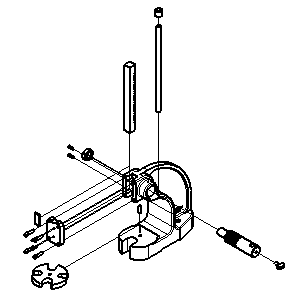

Las vistas explosionadas describen los ensamblajes. En ellas, los componentes se sacan de su posición en el ensamblaje. Las vistas explosionadas se utilizan para insertar referencias numéricas en el ensamblaje a partir de los números de elemento de una lista de piezas o lista de materiales. Las vistas explosionadas se crean mediante una combinación de archivos de ensamblaje (.iam), presentación (.ipn) y dibujo (.idw, .dwg). Se crea una vista de ensamblaje en el archivo de presentación y los componentes cambian de posición en la vista. A continuación, las vistas de dibujo se generan a partir del archivo de presentación.
