Cota en un punto medio o intersección

1. En el panel Cota de la ficha Anotar, haga clic en un comando de acotación.
2. En la ventana gráfica, pulse el punto medio o la intersección y otra línea, arista o punto, según sea necesario.
3. Arrastre la cota a la ubicación deseada y pulse el ratón para colocarla.
4. Continúe para crear e insertar cotas según sea necesario y, después, pulse el botón derecho del ratón y seleccione Terminar.

Notas:

• El punto medio se muestra en geometría abierta.
• La intersección se muestra solo en aristas de modelos que se encuentran en objetos diferentes.

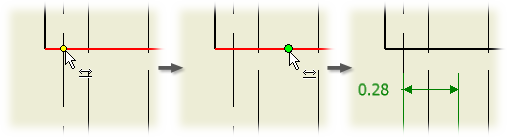

• Un punto medio se indica mediante un punto verde y una intersección se indica mediante un punto amarillo.
• Puede crear cotas o reasociarlas a la intersección física de las aristas proyectadas, pero no a una intersección de sus extensiones.
• Los puntos medios y las intersecciones deben encontrarse en la misma vista.

Adición de cotas en las intersecciones de las líneas de referencia

1. En la cinta de opciones, haga clic en la ficha Anotar panel Cota Cota.

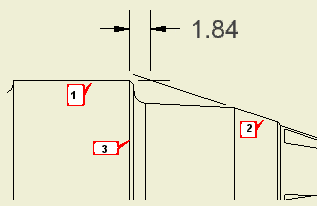

2. Seleccione la primera línea (1) para definir la intersección.
3. Pulse con el botón derecho del ratón y seleccione Intersección en el menú.
4. Seleccione la segunda línea (2) para definir la intersección. Las líneas se alargan según sea necesario y su intersección se convierte en el primer punto de la cota.
5. Seleccione una arista de modelo (3) para definir la cota. Si lo prefiere, lleve a cabo los pasos 2-4 para definir otra intersección o seleccione un punto en la vista de dibujo.
6. Arrastre la cota hasta la posición que desee.
7. Pulse para insertar la cota en el dibujo.

Nota: Toda la geometría que especifica la cota debe pertenecer a la misma vista de dibujo.

Mostrar cómo se acota partiendo de una intersección implícita
