Procedimiento para trabajar con representaciones de vista de diseño en archivos de dibujo

Opciones para administrar la relación entre las vistas de diseño y de dibujo para lograr diferentes ventajas del proceso.

Una representación de vista de diseño se crea en el entorno de ensamblajes y guarda el estado de visualización del ensamblaje. Cuando se crea una vista de dibujo de un ensamblaje, se puede seleccionar cualquiera de las representaciones de vista de diseño definidas en dicho ensamblaje.

También es posible crear una asociación entre una representación pública de vista de diseño y una vista del dibujo. Si una vista de dibujo se hace asociativa con respecto a una representación de vista de diseño, la vista de dibujo se actualiza automáticamente cuando se introducen cambios en la representación de vista de diseño en el entorno de ensamblaje.

Creación de asociaciones entre una representación de vista de diseño y una vista de dibujo

• Solo se pueden asociar representaciones públicas de vista de diseño a una vista del dibujo. Las representaciones privadas de vista de diseño se pueden utilizar para crear una vista del dibujo, pero son estáticas y no se actualizan con los cambios efectuados en el modelo.
• Una representación de vista de diseño asociada a un archivo de referencia que se halla eliminado, eliminará también la asociación de la representación de vista de diseño. De forma análoga, eliminar una representación de vista de diseño asociada a un archivo de referencia también elimina la asociatividad de la representación de vista de diseño.

Directrices para la creación de vistas

• Las representaciones de nivel de detalle se deben crear en el ensamblaje, no en el dibujo. No se pueden desactivar componentes en el navegador del dibujo.
• Los componentes desactivados no se muestran en el navegador del dibujo.
• Las vistas de dibujo siguen siendo asociativas con respecto a la representación de nivel de detalle seleccionada. La vista se actualiza automáticamente cuando la representación de nivel de detalle cambia.
• Si el archivo de ensamblaje está abierto, la representación por defecto es la representación de nivel de detalle activa. Si no hay ninguna seleccionada, se hace referencia a la principal.
• Las representaciones definidas por el sistema Todos los componentes desactivados y Todas las piezas desactivadas no están disponibles porque no hay geometría visible.

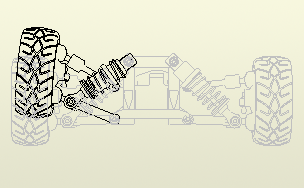

• Las representaciones de vista de diseño que designe los componentes como transparentes afectan a las vistas de dibujo asociativas. En estas vistas, el parámetro de transparencia del modelo tiene prioridad sobre el parámetro de transparencia de la vista de dibujo.
• Puede personalizar aun más una vista mediante la especificación de una representación de vista de diseño. Los componentes invisibles de una representación de vista de diseño no se calculan en una vista.

Directrices para crear y mantener anotaciones

• Las anotaciones que tienen sus referencias desactivadas se suprimen, a menos que se defina una opción en la ficha Dibujo del cuadro de diálogo Parámetros del documento para conservar las anotaciones huérfanas.
• Puede crear anotaciones generales sólo para componentes activados. Si la anotación está en un estado de cota desvinculada porque la referencia correspondiente se ha desactivado, la anotación se suprime o se puede redefinir de manera que señale a una nueva referencia.
• Una lista de piezas siempre hace referencia únicamente a la representación de nivel de detalle principal. La desactivación o activación en cualquier representación de nivel de detalle nunca se refleja en una lista de piezas.
• Sólo se crean referencias numéricas para los componentes activados. Si cambia una representación de nivel de detalle de manera que la referencia numérica haga referencia a un componente desactivado, se suprimirá la referencia numérica.
• Las tablas de agujeros no muestran información de los componentes que están desactivados en una vista.
• Si un componente está activado a causa de un cambio en la representación de nivel de detalle, se actualiza para incluir los agujeros en el componente.
• Las notas de agujeros asociadas a un componente desactivado se suprimen.

Utilizar representaciones de vista de diseño para mejorar el rendimiento

• Realice cualquiera de las siguientes acciones para aprovechar las ventajas de rendimiento y el ahorro de espacio de memoria:
  • Seleccione una representación de vista de diseño en la que solo se muestren los componentes que deban estar visibles. Todos los componentes que se modelizan de forma no visible en la representación de vista de diseño no se cargan en memoria.
  • Cierre el archivo de ensamblaje que se va a usar para la vista de dibujo para que no se carguen sus gráficos en la memoria.
  • Para editar el modelo que se muestra en el dibujo, en el menú de la aplicación, haga clic en Abrir para seleccionar el archivo de ensamblaje y, a continuación, haga clic en Opciones. Seleccione la representación que se utiliza en el dibujo.

Creación de vistas del dibujo utilizando representaciones posicionales de ensamblajes

Las representaciones posicionales capturan "instantáneas" cinemáticas de ensamblajes, con el fin de mostrar componentes en varias configuraciones. Es posible guardar varias representaciones posicionales en un ensamblaje. Al crear una vista base del dibujo, se puede especificar una representación posicional. La vista creada es asociativa con respecto a la representación posicional y se actualiza para reflejar los cambios que se producen en la representación.

1. Cree o abra un dibujo.
2. En la cinta de opciones, haga clic en la ficha Insertar vistas grupo Crear Base.
3. En el cuadro de diálogo Vista de dibujo, seleccione un archivo de modelo.
4. En la ficha Componente, seleccione una representación posicional en la lista Posición.
5. Defina otras opciones en el cuadro de diálogo Vista del dibujo y haga clic en Aceptar.

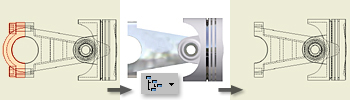

Cambio de la representación de vista de diseño de una vista del dibujo

Cuando se crea una vista de dibujo de un ensamblaje, se puede seleccionar cualquiera de las representaciones de vista de diseño definidas en el ensamblaje. También puede crear una asociación entre la representación de vista de diseño y la vista de dibujo activando la casilla de verificación Asociativo.

Nota: Las representaciones privadas de vista de diseño no se asocian a las vistas del dibujo.

La representación de vista de diseño para una vista del dibujo y su relación puede cambiarse una vez que se haya colocado la vista.

1. Pulse con el botón derecho del ratón y seleccione Editar vista.
2. En el cuadro de diálogo Vista del dibujo, cambie la representación de vista de diseño.

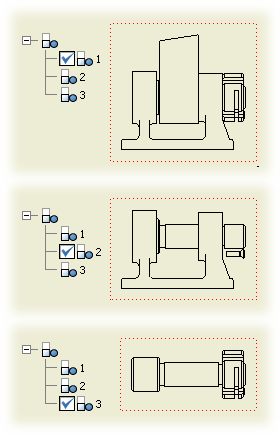

Creación de dibujos de ensamblajes con representaciones de nivel de detalle

Use una representación de nivel de detalle cuando cree un dibujo de un ensamblaje de nivel superior para reducir el número de archivos cargados en la memoria.

Cuando cree una vista de dibujo, podrá seleccionar una representación de nivel de detalle. Los componentes desactivados no se usan cuando se calcula la vista de dibujo.

Una vez creada, podrá editar la vista de dibujo y seleccionar una representación de nivel de detalle diferente.

1. En la cinta de opciones, haga clic en la ficha Insertar vistas panel Crear Base.
2. En el cuadro de diálogo Vista de dibujo, seleccione el archivo de modelo.
3. Seleccione el nivel de detalle que desee representar en la vista.
4. En el cuadro de diálogo Vista de dibujo, especifique el resto de parámetros y haga clic en Aceptar.
