Las opciones de esta ficha permiten verificar el diseño de conexión estructural conforme a estándares AISC o EC3.

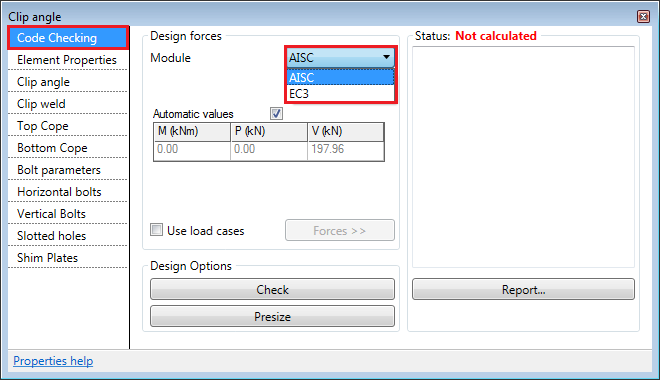

En el cuadro de diálogo se muestra un resumen de los resultados del cálculo. Las conexiones pueden tener tres estados: No calculado, Error de comprobación o bien Comprobación correcta.

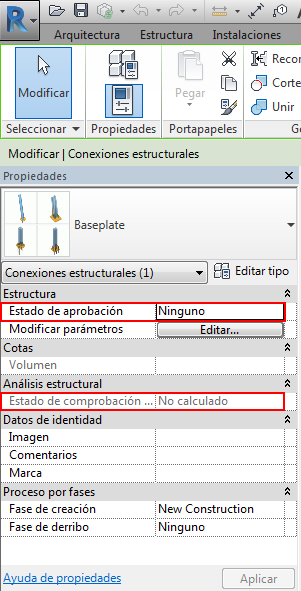

Todas las conexiones estructurales contienen dos parámetros internos: Estado de aprobación y Estado de comprobación de código, que se muestran en la paleta Propiedades. El motor de Comprobación de código rellena automáticamente el parámetro Estado de comprobación de código.
Con el botón Comprobar, puede verificar si el diseño de las uniones de acero resiste los valores de fuerza y momento, conforme al estándar seleccionado. En la ventana Comprobación de código, aparecerá una versión resumida del informe. Este mostrará solo las comprobaciones que no han sido satisfactorias.
El botón Predimensionado inicia un proceso iterativo en el que los valores de diámetro de perno y de espesor de la placa y la soldadura se incrementan automáticamente hasta que se detecta una geometría de conexión que resiste las fuerzas aplicadas. Esta opción solo está disponible para el módulo de comprobación de código AISC.

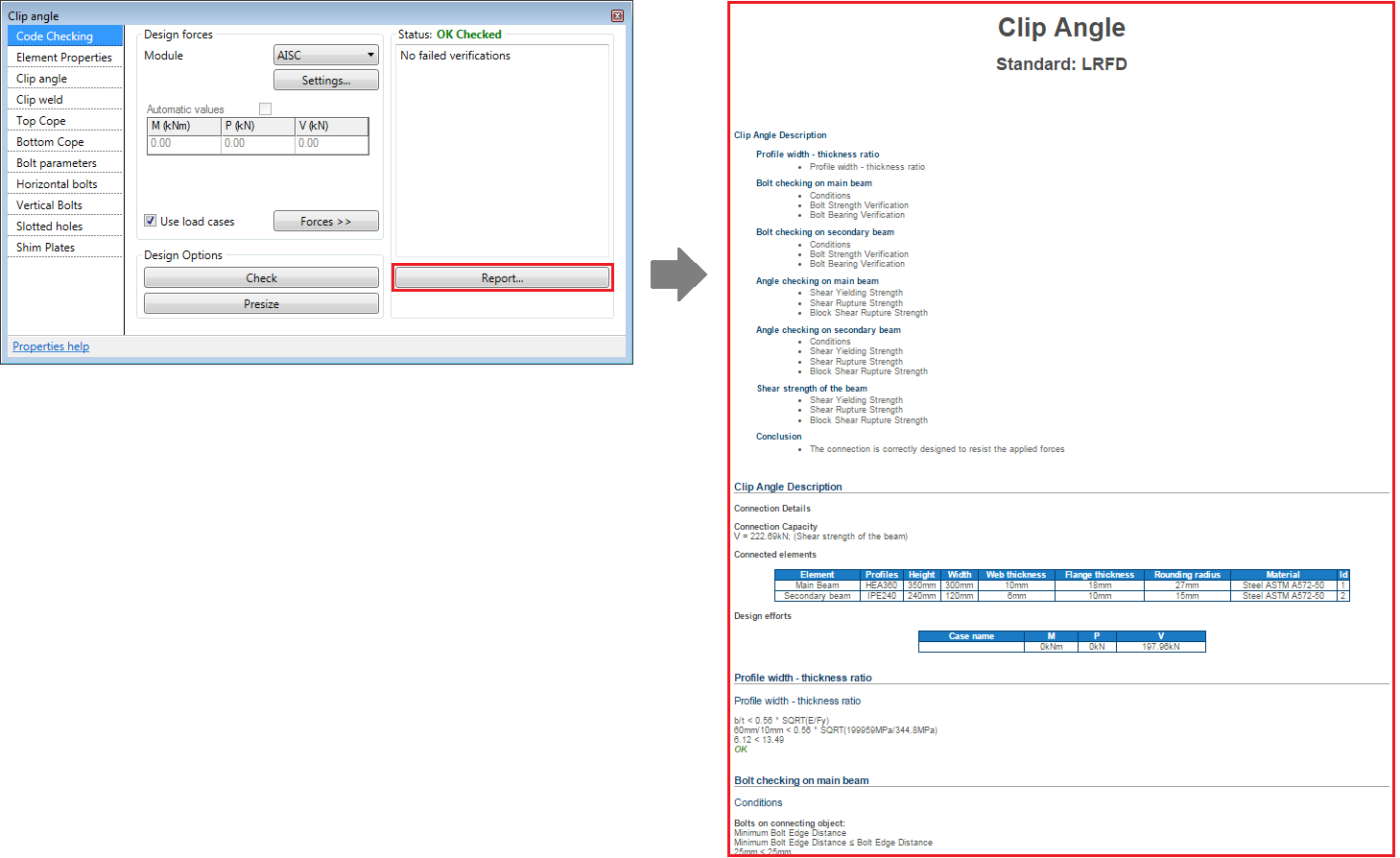

El botón Informe crea un documento que muestra todas las verificaciones de conexión. Para generar el informe, primero se debe guardar el modelo. El informe se guarda automáticamente en la misma ubicación que el proyecto de Revit, en una carpeta con el mismo nombre que el proyecto. Para ver el informe, haga clic en el botón Informe después de volver a abrir el modelo.
