Utilice Advance Steel Revit Extension para transferir un gran número de elementos entre Revit y Advance Steel (por ejemplo, niveles, vigas de acero, pletinas, madera, elementos de hormigón, rejillas, algunos elementos de unión y algunas características de pletina y de viga).
Advance Steel está diseñado para los ingenieros estructurales y proveedores de acero, los cuales necesitan una aplicación de detalles de acero fácil de usar. Advance Steel ofrece opciones de detalle y modelado dedicadas que ayudan al usuario a aumentar la productividad durante su creación de proyectos ahorrando tiempo gracias a los procesos automáticos de adición de detalles y documentación (listas de materiales).
La principal finalidad de Advance Steel Revit Extension es importar el modelo estructural (vigas, pilares, pletinas, elementos estructurales de hormigón) desde otro software a Advance Steel para generar automáticamente datos de fabricación.
Formatos de archivo transferidos
El formato .smlx (lenguaje de marcado de acero) es el principal formato utilizado por la extensión; otros formatos compatibles son IFC, CIS/2, PSS y SDNF.
Elementos transferidos (.smlx)
Puede transferir un gran número de elementos de Revit a Advance Steel y viceversa, como niveles, vigas de acero, pletinas, madera, elementos de hormigón, rejillas, algunos elementos de unión, algunas características de viga y algunas características de pletina. Todas las transferencias de elementos dependen de la extensión de operación y las limitaciones de cada aplicación (Revit y Advance Steel). Para obtener más información sobre los elementos transferidos, consulte la siguiente tabla:
| CLASE | TIPO DE OBJETO | DE REVIT A ADVANCE STEEL | DE ADVANCE STEEL A REVIT |
|---|---|---|---|
| General | Nivel |
|
|
| Rejilla |
|
|
|
| Vigas de acero | Viga |
|
|
| Pilar |
|
|
|
| Viga compuesta | X |
|
|
| Viga soldada | X |
|
|
| Viga con estrechamiento | N/D |
|
|
| Viga curva |
|
|
|
| Viga poligonal | N/D |
|
|
| Viga plegada | N/D | X | |
| Viga de aluminio | X |
|
|
| Pletinas | Pletina rectangular |
(AS-Revit-AS)
|
|
| Pletina poligonal |
(AS-Revit-AS)
|
|
|
| Pletina circular |
(AS-Revit-AS)
|
|
|
| Pletina plegada | N/D |
|
|
| Pletina plegada curvada | N/D |
|
|
| Pletina plegada cónica | N/D |
|
|
| Madera | Viga de madera |
|
|
| Elementos de hormigón | Muro |
|
|
| Muro poligonal |
|
|
|
| Losa |
|
|
|
| Losa poligonal |
|
|
|
| Viga de hormigón |
|
|
|
| Viga curva de hormigón |
|
|
|
| Pilar de hormigón |
|
|
|
| Zapata aislada |
|
|
|
| Zapata continua |
|
|
|
| Rejilla | Rejilla estándar | N/D |
|
| Rejilla de barra | N/D |
|
|
| Rejilla variable, rectangular | N/D |
|
|
| Rejilla variable, poligonal | N/D |
|
|
| Elementos de unión | Tornillos | X | X |
| Anclajes | X | X | |
| Entramados de arriostramiento | X | X | |
| Soldaduras | N/D | X | |
| Agujeros |
(AS-Revit-AS)
|
(solo en pletinas)
|
|
| Características de vigas | Acortar |
|
X |
| Contorno |
|
X | |
| Recortar | N/D | X | |
| Preparativos de soldadura | N/D | X | |
| Corte de esquina | N/D | X | |
| Recortar (desde Revit) |
(solo acortar)
|
N/D | |
| Características de pletina | Acortar | N/D |
|
| Contorno | N/D |
(solo poligonal)
|
|
| Preparativos de soldadura | N/D | X | |
| Corte de esquina | N/D |
|
|
| Resultados del análisis estructural | Torsor (N,V,M) |
|
X |
| Leyenda: | |
|---|---|
|
|
Presente en la aplicación de origen, se importa a la aplicación de destino (límite). |
| X | Presente en la aplicación de origen, NO se importa a la aplicación de destino. |
| N/D | NO está disponible en la aplicación de origen. |
|
(AS-Revit-AS)
|
Transferencia de Advance Steel a Revit y de nuevo a Advance Steel. |
Pletinas
Las pletinas de Advance Steel se importan a Revit como familias de pletinas.
Para importar pletinas en Revit, tiene que las siguientes acciones en el menú Configuración:
- Active la opción Import plates.
- Anule la selección de Import only structural elements (p. ej., vigas, pilares, arriostramientos...).
Estas pletinas se vuelven a importar a Advance Steel como objetos de pletina.

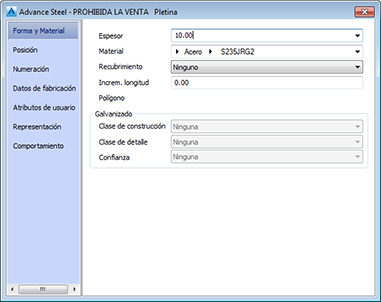

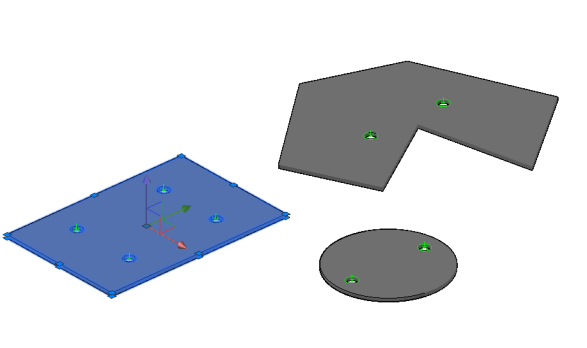

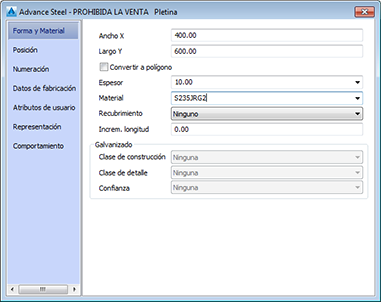

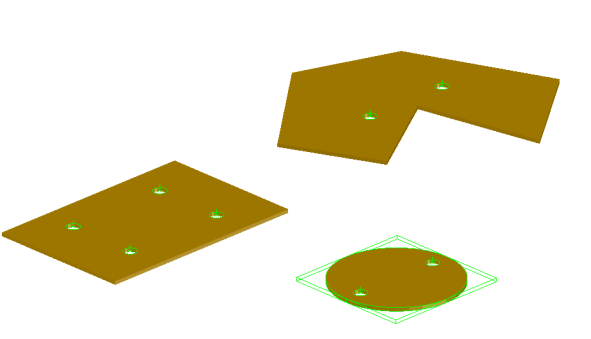

En las imágenes a continuación se muestra un modelo en Advance Steel que contiene una pletina circular, poligonal y rectangular. El modelo se transfirió a Revit y a continuación se volvió a enviar a Advance Steel mediante .smlx. Las pletinas se importan a Advance Steel como objetos de pletina.
| Modelo de Advance Steel |
|
| Modelo de Revit |
|
| Modelo de Advance Steel (importado mediante .smlx) |
|
Vigas
Las vigas (rectas o curvas) se transfieren entre Revit y Advance Steel. En Revit, estos objetos se importan como vigas estructurales. En Advance Steel, se importan como vigas.
Las posiciones de punto inicial y punto final se conservan.

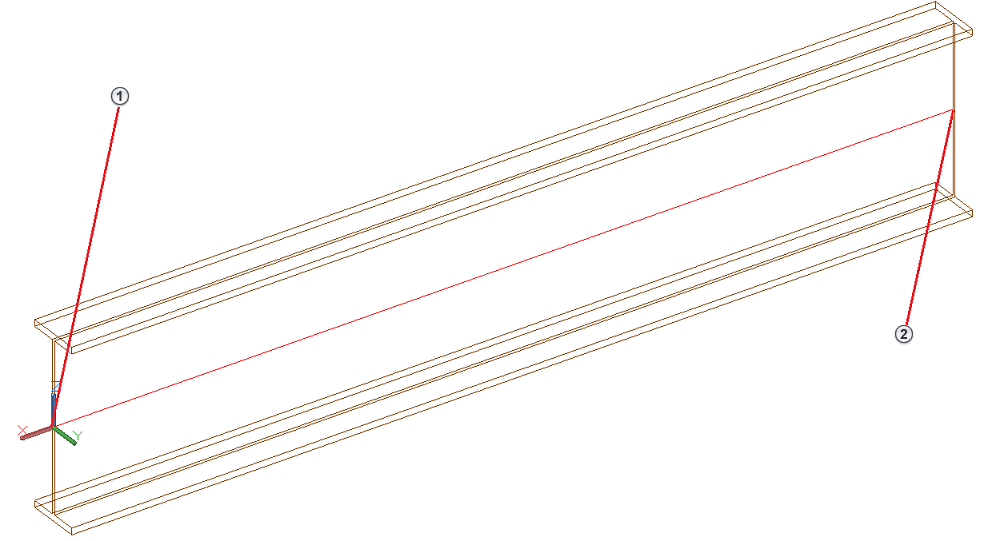

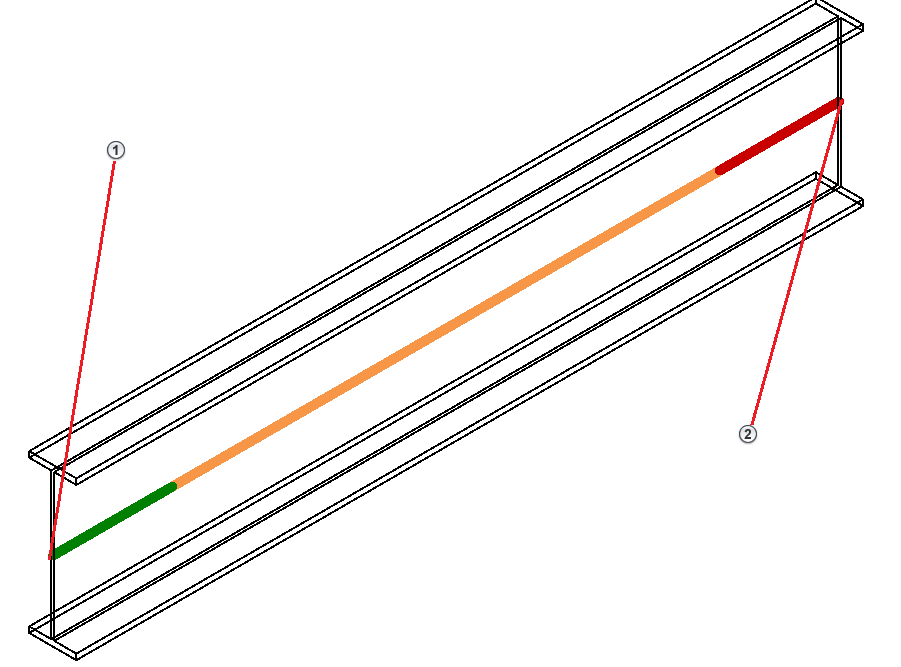

En las imágenes siguientes se muestra una transferencia de viga de Advance Steel a Revit.
| Advance Steel | Revit |
|
|
- Punto inicial
- Punto final
Pilares
Los pilares se transfieren en Revit como pilares estructurales, "Inclinado - Controlado por punto final", independientemente del ángulo en el modelo de Advance Steel. En Advance Steel se importan como pilares y tienen la función de modelo definida como "Pilar".

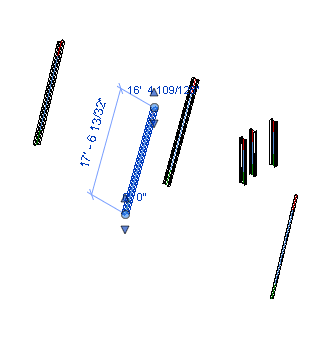

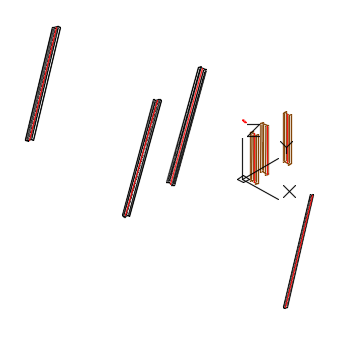

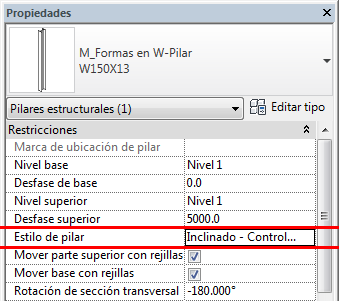

En las imágenes siguientes se muestra un modelo en Advance Steel que contiene varios pilares inclinados y verticales. El modelo se transfirió a Revit, donde los pilares se importaron con el Estilo de pilar "Inclinado - Controlado por punto final".
| Advance Steel | Revit |
 |
|
