Obtenga más información acerca de la división de losas de cimentación en piezas configurables para montajes en Structural Precast for Revit.
Para que una losa de cimentación se pueda dividir en montajes prefabricados:
- Debe estar seleccionado el parámetro Estructural en la sección Estructural de la paleta Propiedades.
- Una de las capas de la estructura de losa debe especificarse como material estructural, incluso si solo se definen capas.
- El material estructural de la capa debe tener una densidad definida.

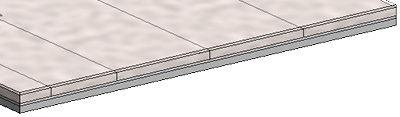

Dividir capas estructurales en losas multicapa
En Structural Precast for Revit, puede incluir hormigón colado, acabados y otras capas, junto con capas de montaje de losa estructural prefabricado. La losa se debe transformar en piezas y, a continuación, puede seleccionar las capas estructurales que dividir en montajes.
Dividir losas asimétricas

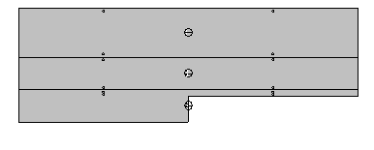

En algunas situaciones, al dividir una losa de cimentación se generan montajes con formas asimétricas.

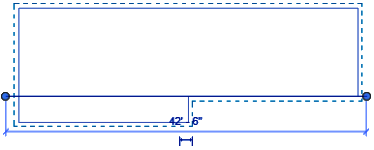

Para forzar la segmentación a lo largo de un plano especificado, primero debe convertir el suelo en piezas mediante bocetos de líneas de división donde es conveniente renderizar la segmentación requerida.

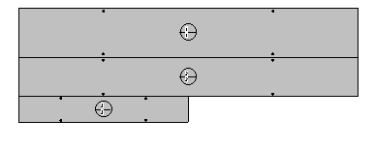

A continuación, ya puede seleccionar las piezas y dividirlas en montajes en Structural Precast for Revit.
