Asigne elementos durante transferencias de secciones SMLX entre Advance Steel y Revit mediante bases de datos de asignación.
La base de datos de asignación es GTCMapping2018.mdb. La base de datos se instala en una carpeta Datos de programa; es posible acceder a ella y editarla con cualquier editor de base de datos (por ejemplo, Microsoft Access).
La base de datos contiene tablas relacionadas con la transferencia SMLX, la asignación KISS, la conversión PRF y la conversión de pernos para el formato CIS2. Admite la definición de asignación para perfiles, rotación de perfiles, pernos y materiales.
La asignación puede ser:
- Asignación individualizada, donde cada tamaño de sección se asigna de forma individual.
- Asignación basada en reglas, donde una determinada regla (mediante el uso de tokens) permitirá la asignación de toda una clase en una línea de definición.
La versión actual de Advance Steel Revit Extension contiene la asignación para las secciones más utilizadas de las bibliotecas de Revit de EE. UU. (métrico e imperial), el Reino Unido, Australia, Francia, Polonia e India.
Todas las asignaciones manuales solicitadas por Advance Steel o Revit durante la importación se guardan en la base de datos para su uso posterior como asignación individualizada.

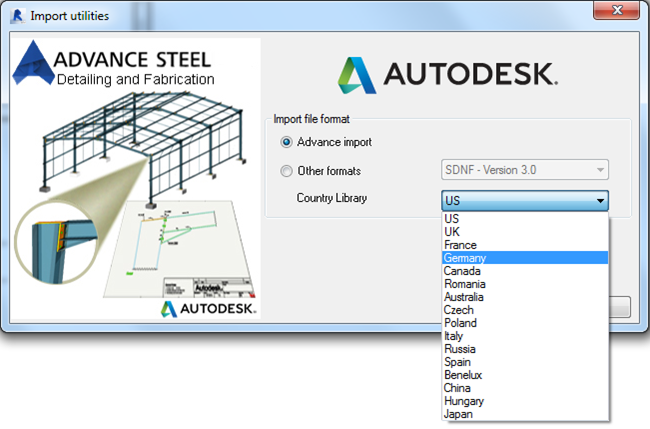

La configuración de la asignación puede establecerse para que dependa del país; esto permite seleccionar la asignación de país específico durante la importación o exportación.

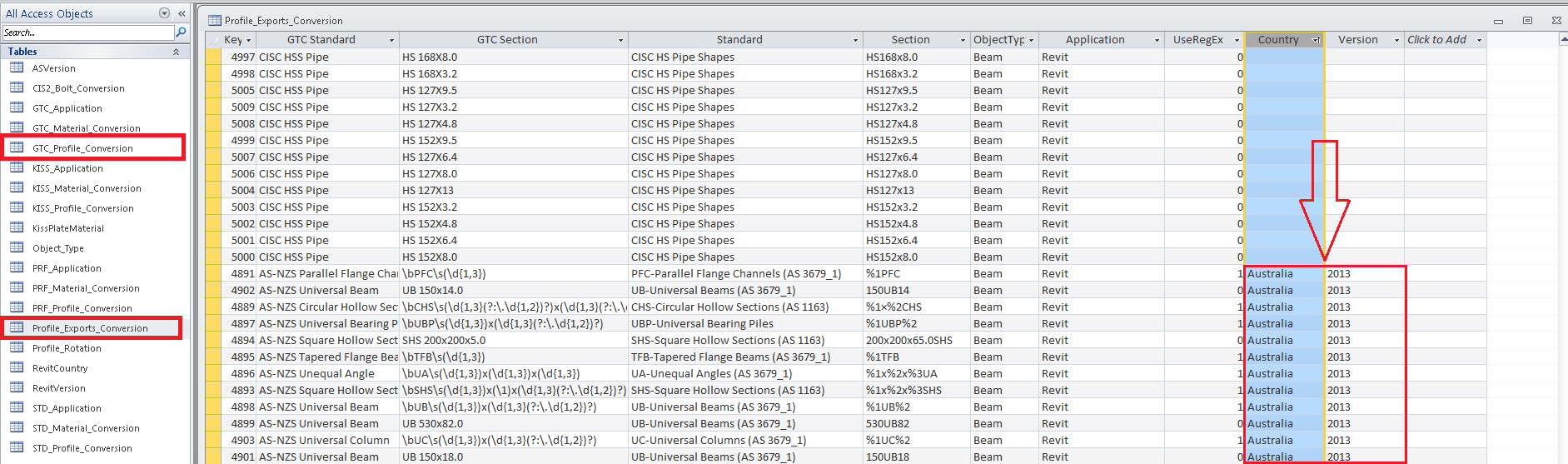

Para que la columna de país se pueda utilizar en la transferencia, la columna de versión debe rellenarse con un valor en las tablas de GTC_Profile_Conversion y Profile_Export_Conversion GTCMapping.mdb.

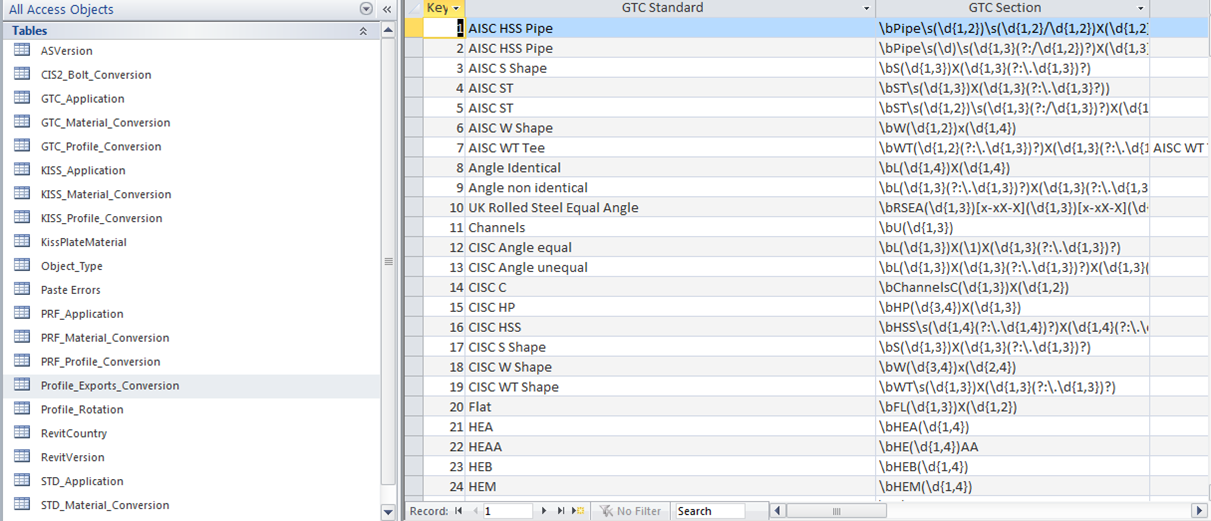

Los nombres de perfil se convierten en la base de datos AstorProfiles.mdb. Esta conversión puede diferir de una versión a otra. Se deben incorporar más líneas de asignación dentro de la base de datos GTCMapping.mdb con expresiones regulares que capturan el nuevo nombre convertido. Por este motivo, las líneas de la asignación contienen un número de versión. Para que se puedan leer, las columnas de país deben tener una versión; de lo contrario, no se utilizarán en la transferencia.
