Utilice el mecanismo que implica la asignación de secciones individualizada entre la familia de Revit y la tabla de Advance Steel, y entre el tipo de perfil de Revit y el nombre de sección de Advance Steel para obtener resultados más precisos y coherentes.
Advance Steel Revit Extension tiene un sistema de asignación que utiliza una asignación individualizada entre la familia de Revit y la tabla de Advance Steel, así como entre el Tipo de perfil de Revit y Advance Steel SectionName.
Revit contiene familias, de acuerdo con los estándares más recientes, para los países siguientes:
- EE. UU., imperial (AISC 14.1)
- EE. UU., métrico (AISC 14.1)
- Canadá (formas CISC)
- Reino Unido (Norma inglesa)
- Alemania
- Australia
- Francia
- Polonia
- India
El nombre entre paréntesis representa el nombre de la carpeta en la que se almacenan las nuevas familias en cada carpeta de país. Las familias se pueden encontrar en las carpetas Armazón estructural y Pilares estructurales de cada uno de los países mencionados.
Estas familias contienen dos parámetros recién creados:
- Clave de nombre de familia
- Clave de nombre de sección

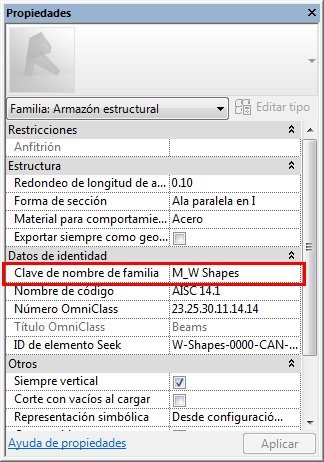

El parámetro Clave de nombre de familia se asigna de forma individualizada al Nombre de tabla de Advance Steel. Este parámetro se almacena en la familia.

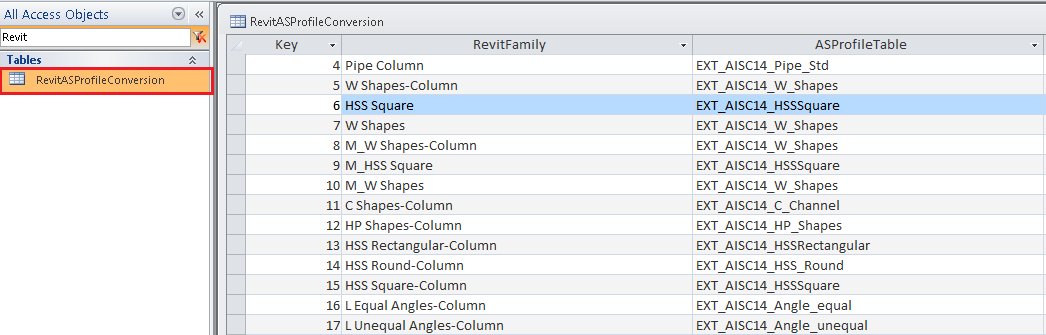

También hay una tabla nueva dentro de AstorProfiles2018.mdb, denominada RevitASProfileConversion. Esta tabla almacena la asignación entre la Clave de nombre de familia de Revit y la Tabla de perfiles de Advance Steel.

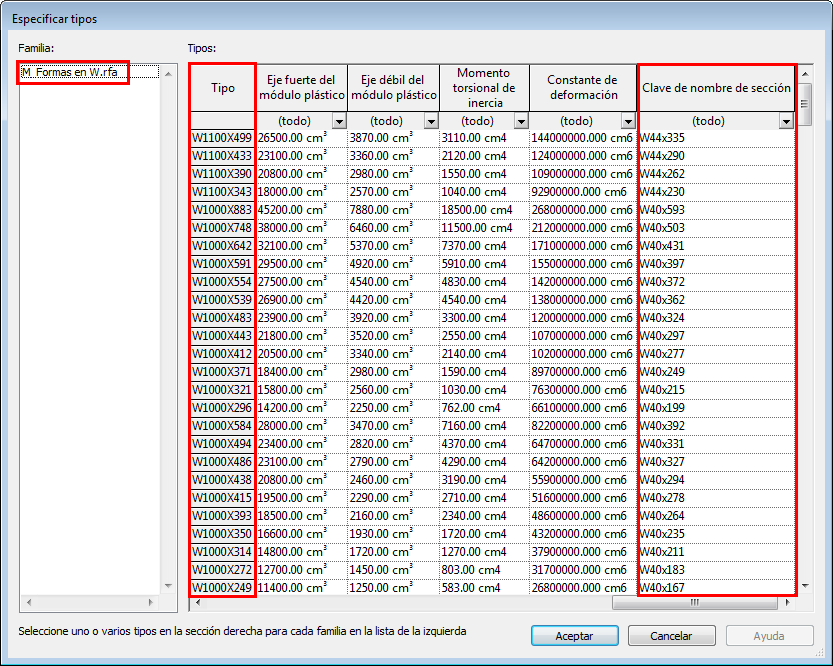

El parámetro clave Nombre de sección se asignación de forma individualizada al valor SectionName de un perfil en Advance Steel. Este parámetro se almacena en la familia.

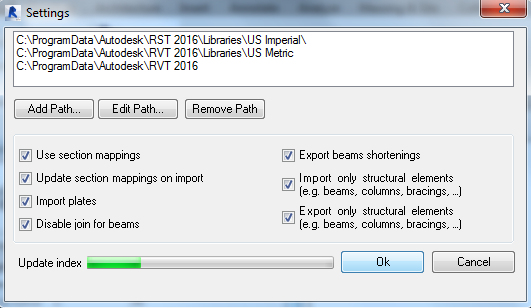

La extensión extrae (FamilyNameKey, RFAFilePath, RFAFileDate) una ruta especificada de todas las familias de Revit; a continuación, genera un archivo .xml, que se utilizará más adelante en la importación.
- El archivo de índice se crea la primera vez que se inicia la extensión.
- Al añadir una nueva ruta, todas las familias de la ruta se indexan. Aparece una barra de progreso para notificarlo.
- Al eliminar una ruta, el índice se actualiza.
El antiguo mecanismo que utiliza las tres tablas (GTC_Profile_Conversion, Profile_Exports_Conversion, Profile_Rotation) de GTCMapping sigue presente y se utiliza como opción secundaria, cuando el nuevo mecanismo no puede asignar un perfil.
