La forma de fabricación

Obtenga más información sobre la transferencia de parámetros y las propiedades de forma de fabricación.

Tras crearse una conexión estructural, una forma de fabricación sustituye la forma geométrica de la viga, el pilar o la tornapunta. La forma de fabricación muestra la forma exacta del elemento:

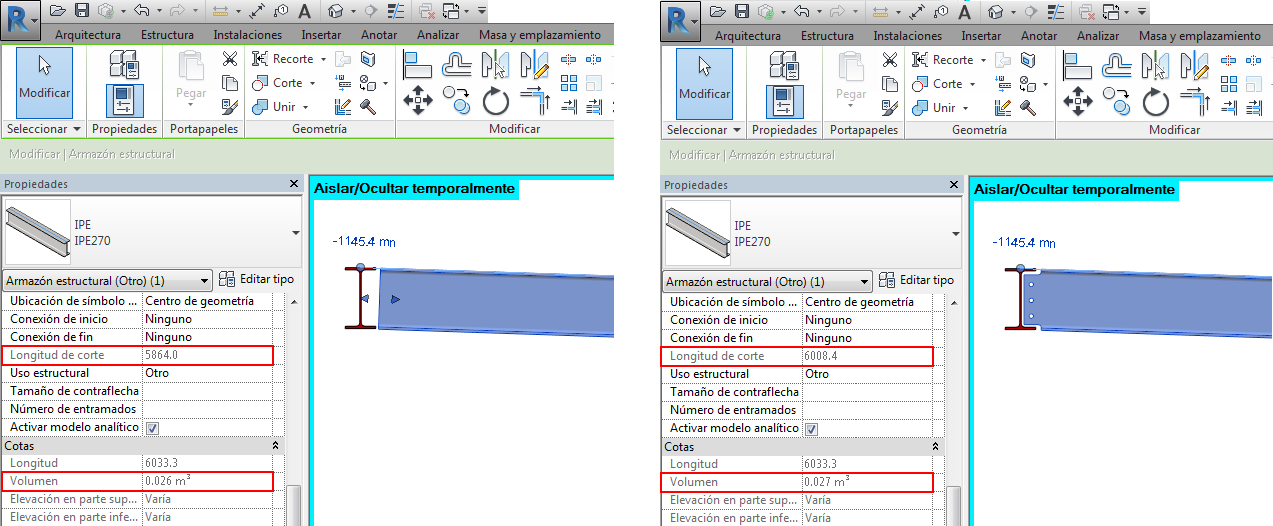

Los parámetros Longitud de corte y Volumen, en el menú Propiedades del elemento, muestran los valores de la forma de fabricación; la forma exacta del elemento tiene en cuenta todos los cortes y recortes efectuados por la conexión:

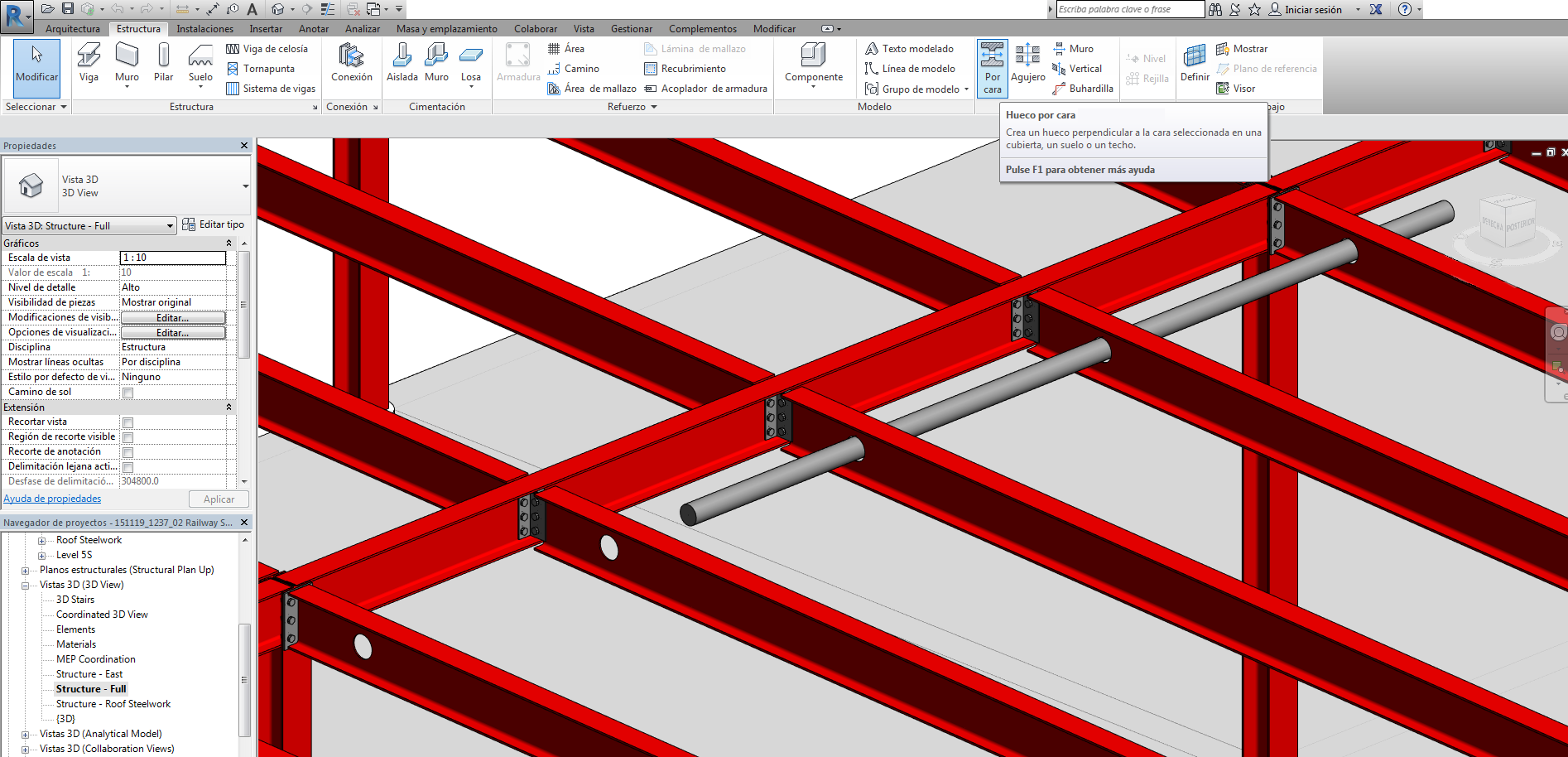

Los huecos estructurales y los cortes con vacíos se pueden colocar en la forma de fabricación. Los huecos y otras funciones de corte que están presentes en la viga o el pilar antes de colocar una conexión se transfieren a forma de fabricación una vez que se ha creado la conexión.

Nota: Cuando se coloca una unión de acero en una viga, se crearán los elementos de conexión y también se controlará la representación de la fabricación de la viga (cortes, recortes, entalladuras, etc.). La representación de fabricación es válida para las familias certificadas y las familias personalizadas; sin embargo, las familias personalizadas tienen una serie de restricciones. Cualquier modificación geométrica del contenido de armazón de acero estructural estándar se sobrescribirá con los valores estándar.

Nota: Los elementos estructurales modificados con Recorte y Cortar con un plano de referencia (el bisel utiliza un plano de referencia para cortar las vigas) se omitirán cuando se cree el elemento de fabricación.
