Crear y editar láminas de mallazo de refuerzo personalizadas

Cree una lámina de mallazo única personalizada para un refuerzo único de fabricación en muros estructurales o en forjados estructurales.

Crear una lámina de mallazo personalizada

1. En primer lugar, debe definir las directrices para generar láminas de mallazo personalizadas. Haga clic en la ficha Pecast grupo Reinforcement (CFS Configuration) para abrir el cuadro de diálogo Custom Fabric Sheet Configuration .
2. Revise y modifique las directrices siguientes. Los montajes de armadura que no se ajusten a estas directrices no se convertirán a una lámina.
   • Maximum Length of CFS: especifica la longitud máxima de la lámina de mallazo de refuerzo personalizada.
   • Minimum Length of CFS: especifica la longitud mínima de la lámina de mallazo de refuerzo personalizada.
   • Maximum Width of CFS: especifica la anchura máxima de la lámina de mallazo de refuerzo personalizada.
   • Minimum Width of CFS: especifica la anchura mínima de la lámina de mallazo de refuerzo personalizada.
   • Maximum Length of Wires: especifica la longitud máxima de alambre de mallazo de la lámina de mallazo personalizada.
   • Minimum Length of Wires: especifica la longitud mínima de alambre de mallazo de la lámina de mallazo de refuerzo personalizada.
   • X Direction Increment: especifica el desfase del eje X de la lámina de mallazo de refuerzo personalizada. punto de origen.
   • Y Direction Increment: especifica el desfase del eje Y de la lámina de mallazo de refuerzo personalizada. punto de origen.
   • Maximum Diameter at Welding Point: especifica el diámetro máximo de los alambres de mallazo en un punto de soldadura de una lámina de mallazo de refuerzo personalizada.
   • Minimum Overlapping: especifica el solape mínimo de alambre requerido en el borde de una lámina de mallazo de refuerzo personalizada.
   • Valid Wire Diameters: especifica los tamaños válidos de armadura para generar una lámina de mallazo de refuerzo personalizada.
   • Minimum Two Welding Points for a Wire: especifica que un alambre necesita al menos dos puntos de soldadura en una lámina de mallazo de refuerzo personalizada.
3. Cree el boceto de ejemplares de armadura para diseñar la lámina de mallazo personalizada en un muro o una losa estructural. Tenga en cuenta las directrices siguientes:
   • La armadura debe ajustarse a todas las restricciones del cuadro de diálogo Custom Fabric Sheet Configuration.
   • No se generarán conjuntos de armaduras en una lámina de mallazo de refuerzo personalizada, sino ejemplares de una sola armadura.
   • Todas las armaduras del diseño se deben bocetar o colocar en el mismo plano.
   • Cada ejemplar de armadura debe ser un único segmento.
4. Seleccione todas las armaduras que se deben convertir a la lámina de mallazo.
5. Haga clic en Modificar | Armadura estructural grupo Crear (Crear montaje).

6. En el cuadro de diálogo Nuevo montaje, edite el valor predeterminado de Nombre de tipo y haga clic en Aceptar.
7. Seleccione el nuevo montaje de armadura.
8. Haga clic en la ficha Precast grupo Reinforcement (Custom Fabric Sheet).
9. En la barra de opciones, haga clic en Finalizar.

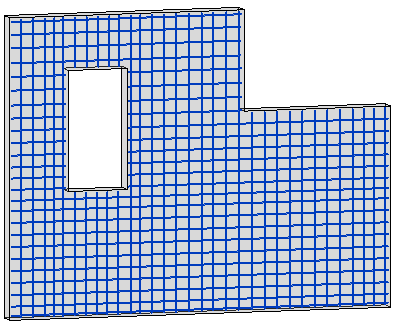

10. El montaje de armadura se convierte a una lámina de mallazo con alambres colocados personalizados. La nueva lámina también está disponible en el selector de tipo para una colocación rápida en otros muros o losas estructurales del modelo.

Editar una lámina de mallazo personalizada

1. Seleccione la lámina de mallazo de refuerzo personalizada.

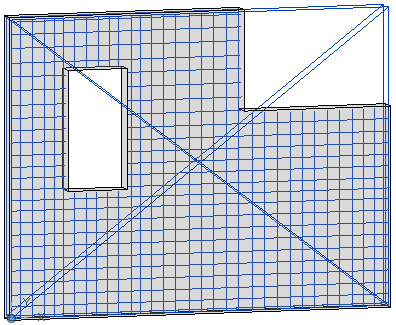

2. Haga clic en la ficha Precast grupo Reinforcement (Custom Fabric Sheet). La lámina personalizada vuelve a su montaje de armadura de origen.
3. Efectúe los ajustes que necesite en la armadura y el montaje.
4. Haga clic ficha Precast grupo Reinforcement (Custom Fabric Sheet) para convertir otra vez a una lámina de mallazo de refuerzo personalizada. La armadura y el montaje editados deben seguir ajustándose a las directrices anteriores para convertirse correctamente.
