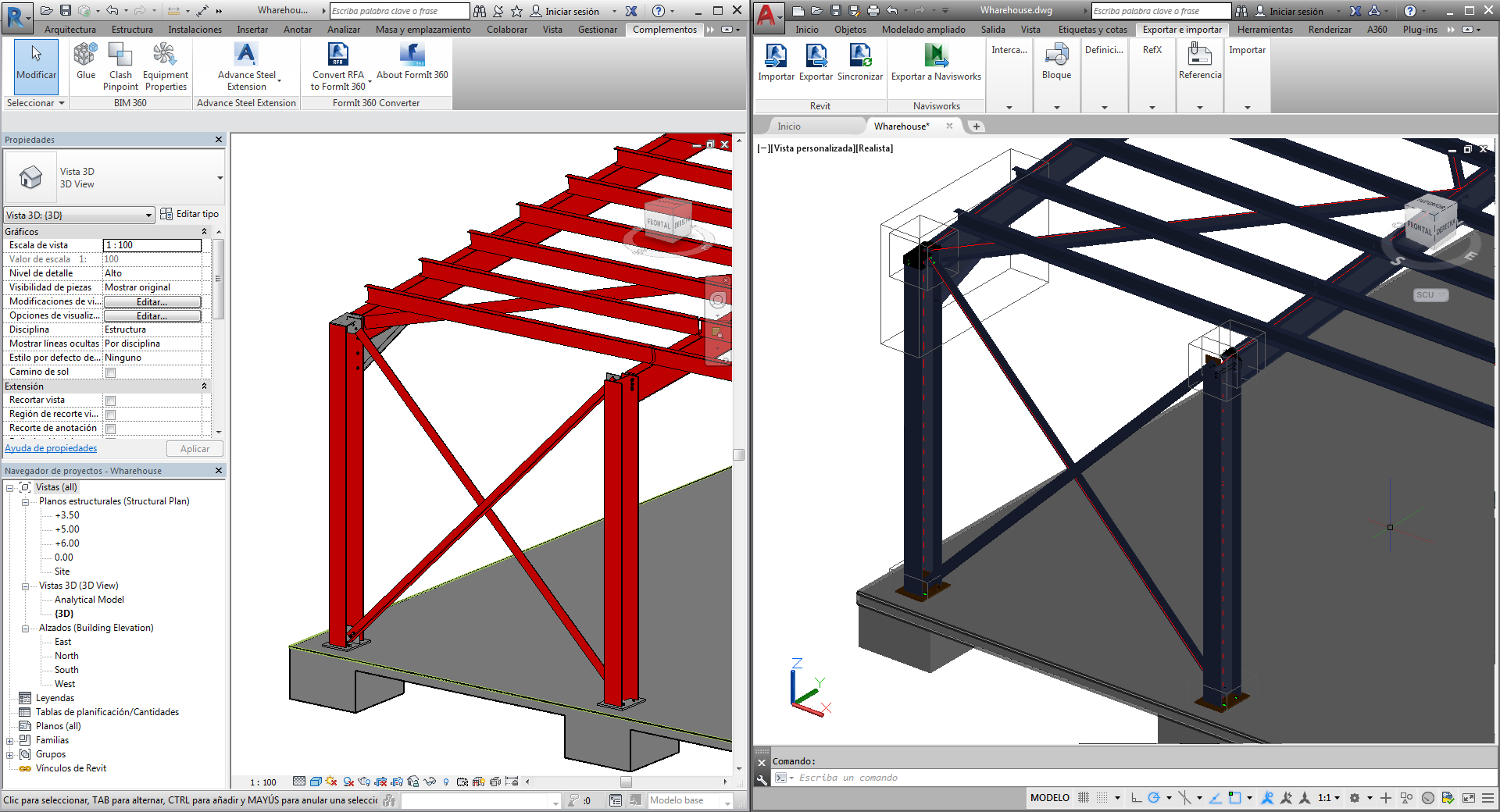

Transfiera y sincronice las uniones de acero como macros entre Revit y Advance Steel mediante SMLX.
La tabla siguiente contiene todas las conexiones disponibles que se pueden crear en Revit, con el complemento Steel Connections for Revit instalado:
| UNIÓN | MÓDULO DE DISEÑO | |
|---|---|---|
| 1 | Cartela en una diagonal | AISC/EC3 |
| 2 | Cartela para 2 diagonales | AISC/EC3 |
| 3 | Cartela para 3 diagonales | AISC/EC3 |
| 4 | Ángulo de delimitación | AISC/EC3 |
| 5 | Ángulo de delimitación - Inclinado | AISC/EC3 |
| 6 | Ángulo de delimitación de doble cara | AISC/EC3 |
| 7 | Pletina final de un lado | AISC/EC3 |
| 8 | Pletina final de momento | AISC/EC3 |
| 9 | Pletina de arriostramiento | AISC/EC3 |
| 10 | Empalme | AISC/EC3 |
| 11 | Pletina de base | AISC/EC3 |
| 12 | Pletina de base tubular | AISC/EC3 |
| 13 | Pletina final de dos lados | AISC |
| 14 | Pletina pasante | AISC |
| 15 | Pletina final de muro frontal | AISC |
| 16 | Unión por tubos con pletinas sándwich | AISC |
| 17 | Unión por tubos con pletinas sándwich - Objeto adicional | AISC |
| 18 | Pletina frontal del empalme | AISC |
| 19 | Pletina base de la esquina | AISC |
| 20 | Codo de pórtico atornillado, con cartela | EC3 |
| 21 | Alma de vértice | EC3 |
| 22 | Corte de la pletina base | EC3 |
Las uniones de acero que están disponibles en Revit se transfieren entre las dos aplicaciones como macros de conexión. Para las uniones de acero adicionales, disponibles en Advance Steel, solo se transferirán a Revit las vigas y las pletinas, como objetos individuales.

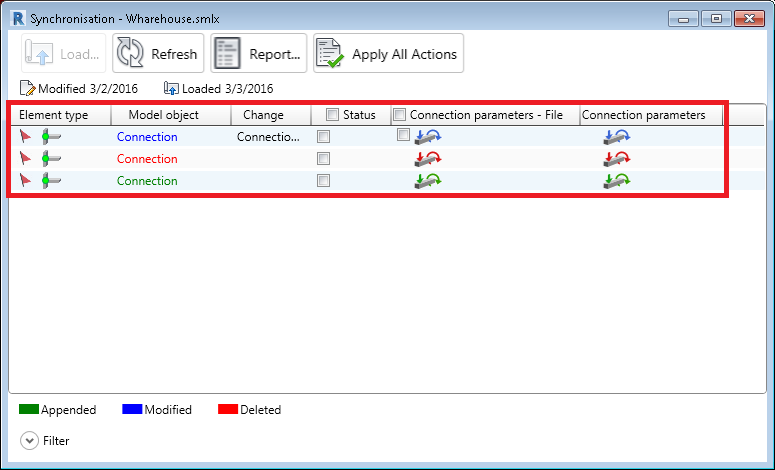

El cuadro de diálogo Sincronización se ha mejorado para mostrar cualquier conexión que se haya anexado, eliminado o modificado:

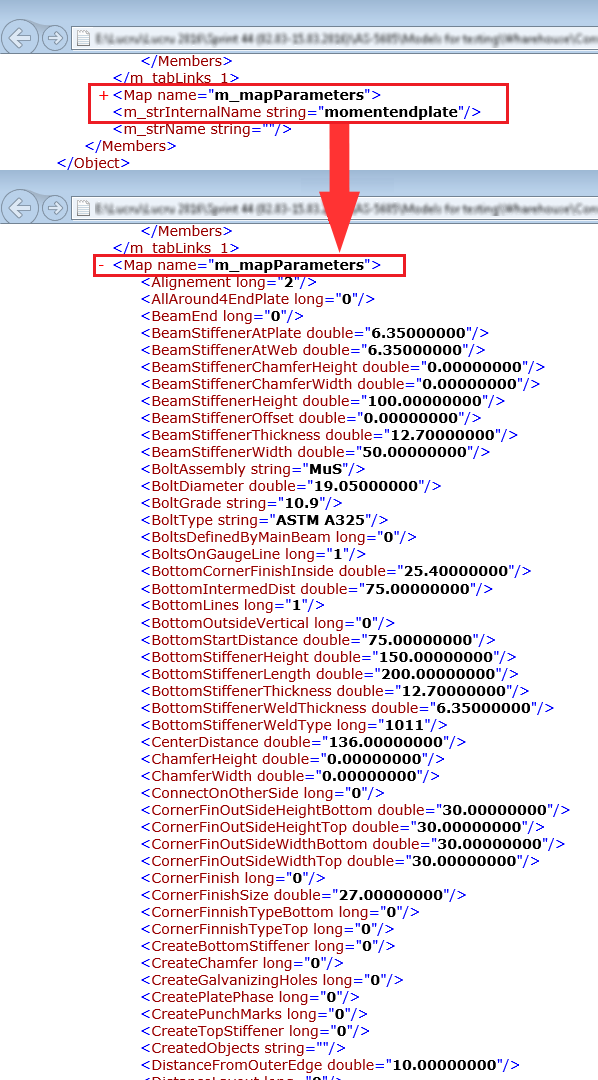

Cuando una unión de acero se exporta al formato .smlx, todos los valores del menú Parámetros de la unión de acero se exportarán al archivo .xml.

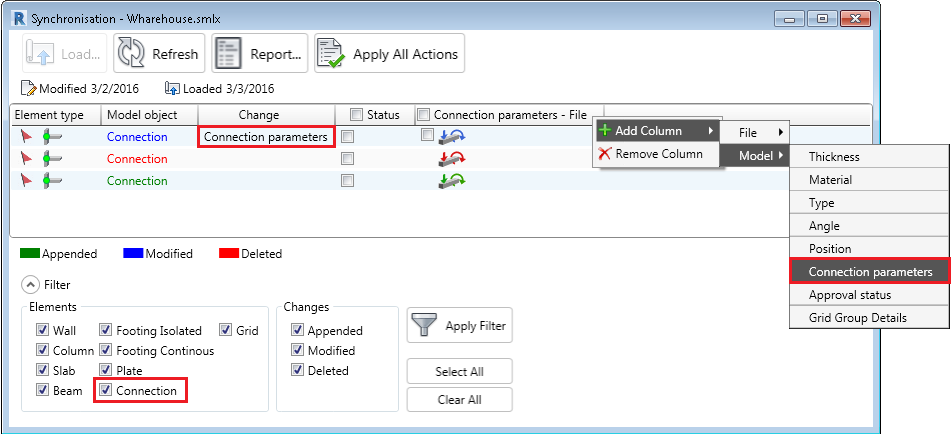

Si un archivo .smlx se sincroniza con el modelo, se comparan los parámetros de conexión. Si se ha cambiado cualquier valor de los parámetros, en el cuadro de diálogo Sincronización se mostrará una línea modificada. El cambio se refleja en el cuadro de diálogo Sincronización al visualizar Parámetros de la unión, en la columna Cambiar.
También puede cargar otros dos campos en el cuadro de diálogo Parámetros de la unión - Archivo y Parámetros de la unión.
Al seleccionar y aplicar una línea de conexión, todos los parámetros de la unión se transferirán al modelo; no hay ninguna opción para aplicar parcialmente los parámetros de la unión.
En el cuadro de diálogo Sincronización, está disponible un filtro de conexiones. Este filtro puede mostrar u ocultar las líneas de conexión en la ventana.
Versiones de uniones de acero
Las macros de uniones de acero tienen versiones; esta propiedad se exporta al archivo smlx. La versión de una macro cambia cuando la macro se actualiza con parámetros adicionales. Si las versiones de conexión difieren entre el archivo y el modelo, el cuadro de diálogo Sincronización aplicará únicamente los parámetros comunes a las dos versiones. Debido a que la versión del archivo .smlx de la conexión no se puede cambiar mediante la sincronización, el cuadro de diálogo muestra una diferencia de parámetros tras utilizar Aplicar todas las acciones.
Transferencia del estado de aprobación
El estado de aprobación definido para las uniones de acero también se transfiere y se sincroniza entre Revit y Advance Steel.

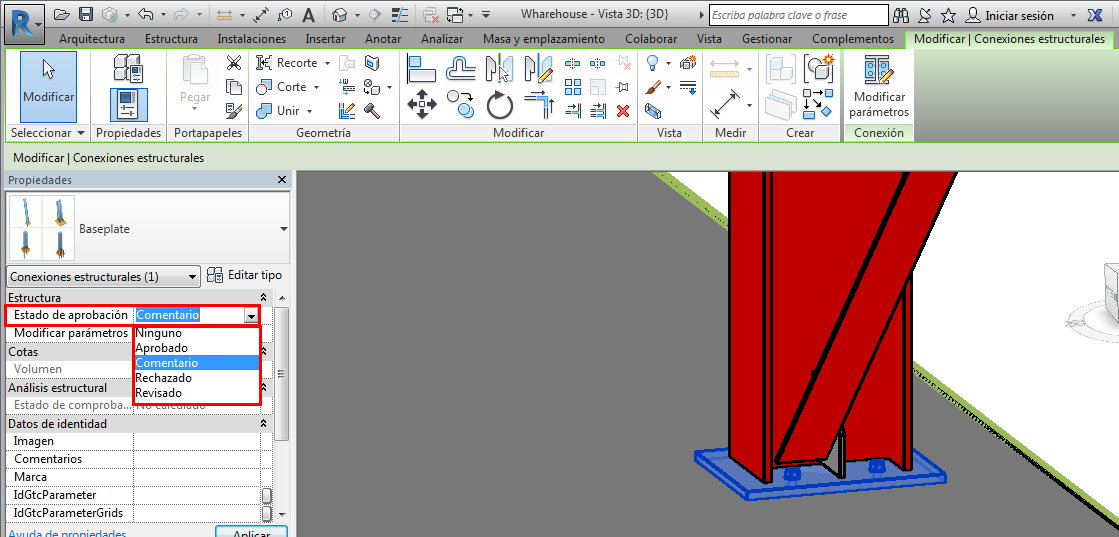

Este parámetro se puede encontrar en Revit, en la paleta Propiedades, cuando se selecciona una unión de acero:

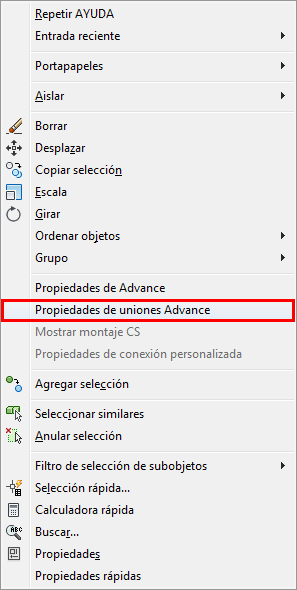

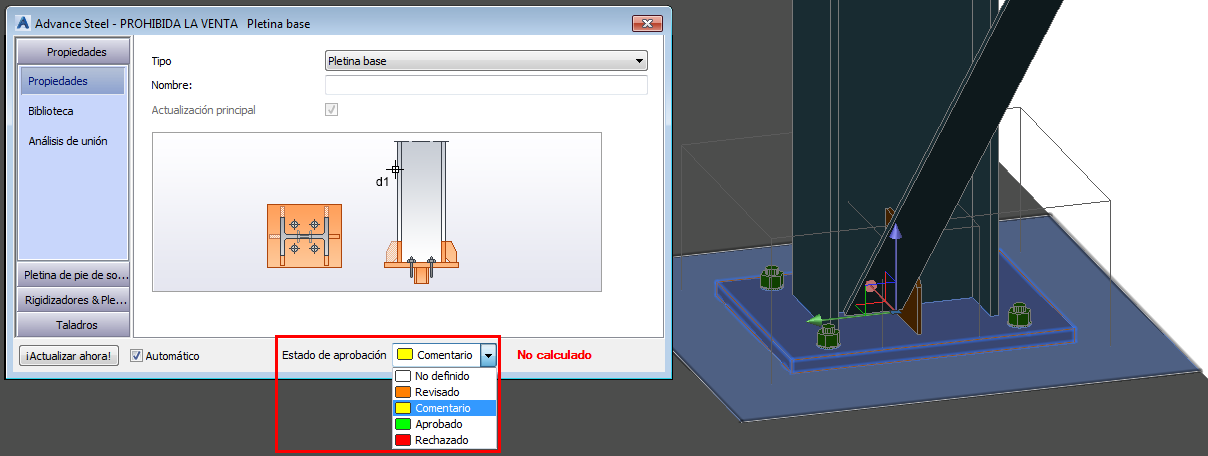

En Advance Steel, el estado de aprobación se encuentra en el cuadro de diálogo Propiedades de uniones Advance. Para acceder al cuadro de diálogo, haga doble clic en la caja de unión, o bien seleccione la caja de unión o cualquier elemento de conexión; a continuación, haga clic con el botón derecho y seleccione Propiedades de uniones Advance en el menú contextual:

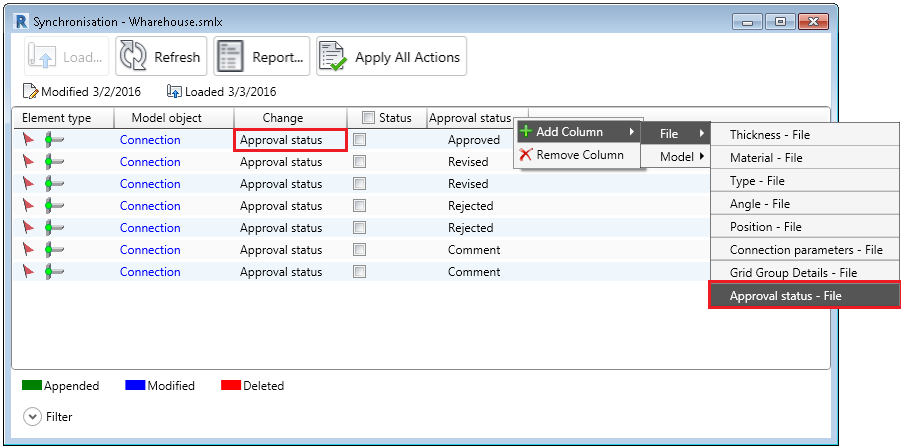

El cuadro de diálogo Sincronización identifica cualquier modificación del estado de aprobación. El cambio se refleja en el cuadro de diálogo Sincronización al visualizar Estado de aprobación, en la columna Cambiar. Las diferencias entre los valores del archivo y del modelo se pueden visualizar cargando los campos Estado de aprobación - Archivo y Estado de aprobación.
La base de datos de Advance Steel (AstorBase
tabla ApprovalStatus) contiene los valores siguientes:
- No definido
- Revisado
- Comentario
- Aprobado
- Rechazado
En Revit, los estados de aprobación se pueden agregar a la ficha Parámetros del cuadro de diálogo Configuración de conexión estructural, al que se puede acceder desde la ficha Estructura grupo Conexión. Por defecto, Revit tiene únicamente el estado de aprobación Ninguno. Este estado por defecto de Revit es el equivalente al estado No definido de Advance Steel; por lo tanto, el cuadro de diálogo Sincronización no identificará ninguna diferencia entre estos dos valores.
El cuadro de diálogo Sincronización solo identifica los valores de estado de aprobación que se proporcionan por defecto con Advance Steel (No definido, Revisado, Comentario, Aprobado y Rechazado). Si se crean valores adicionales en Advance Steel o Revit, no se reconocerán y se calificarán con el valor No definido. Si el modelo de Revit no contiene los estados de aprobación por defecto de Advance Steel, se crearán automáticamente cuando las líneas del cuadro de diálogo Sincronización se apliquen en el modelo.
