Utilice Advance Steel Revit Extension para transferir los resultados del análisis de un proyecto de Revit a un modelo de Advance Steel.
Flujo de trabajo
Los resultados de análisis se transfieren mediante el formato .smlx. Debe exportar el modelo (o partes seleccionadas de él) de Revit con Advance Steel Extension, que encontrará en la ficha Complementos, mediante el comando Exportar:

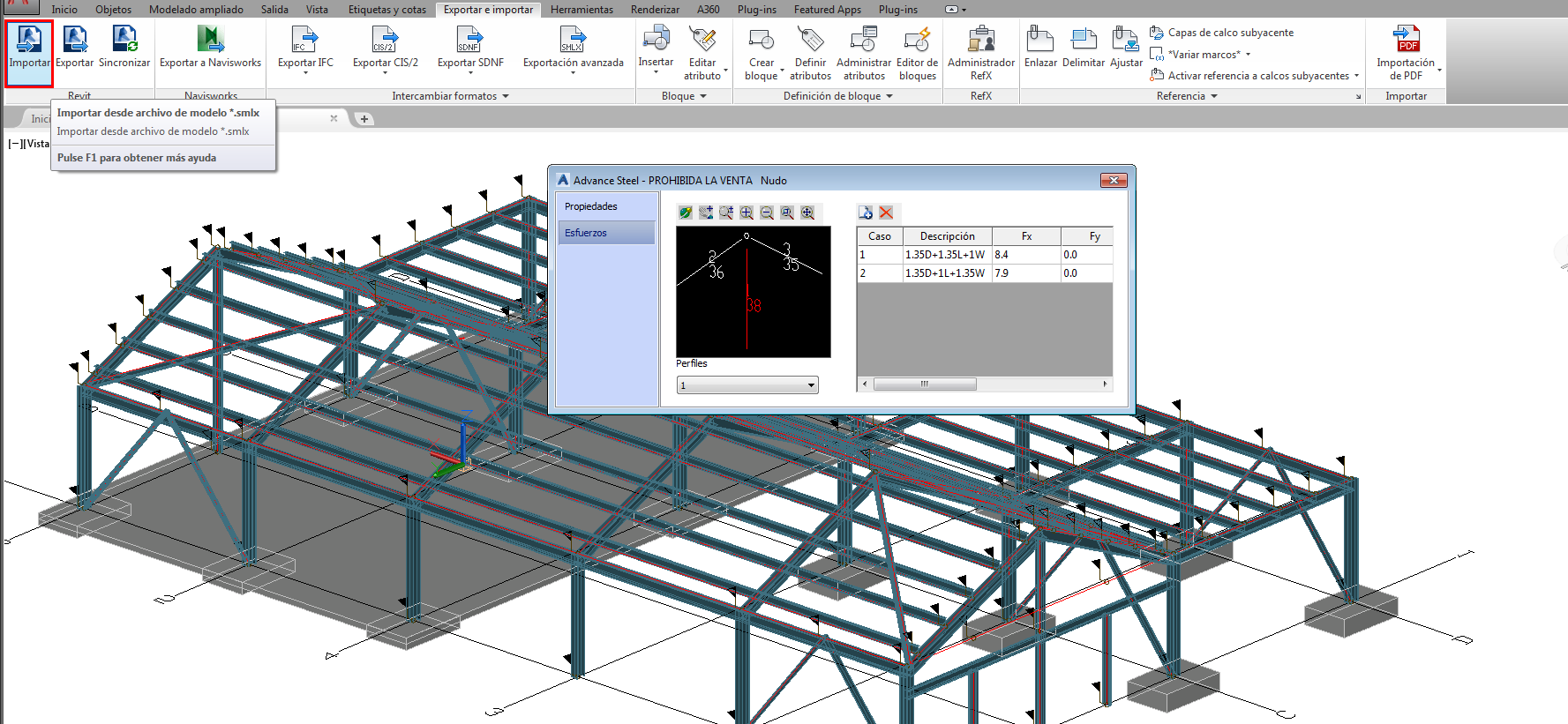

A continuación, importe el archivo SMLX en Advance Steel mediante el comando Importar de Revit, que se encuentra en la ficha Exportar e importar. Los nodos analíticos, que contienen los resultados de análisis de Revit, se crean en los extremos de viga donde sean necesarios.
Los nodos analíticos también están disponibles en el cuadro de diálogo Sincronización de Advance Steel. El cuadro de diálogo es capaz de detectar la supresión de un nodo, la creación de uno nuevo o la modificación de los valores de los resultados de análisis en cualquiera de los nodos.
El cuadro de diálogo Sincronización dispone del filtro Nodo, que al usarse muestra solo las líneas de nodo en el cuadro de diálogo. También están disponibles dos columnas para mostrar los valores de fuerza y momento dentro de un nodo, ya sea del archivo (smlx) o del modelo. Estas columnas se denominan "Esfuerzos…-Archivo" y "Esfuerzos…", y se puede acceder a ella al hacer clic con el botón derecho sobre el encabezado.

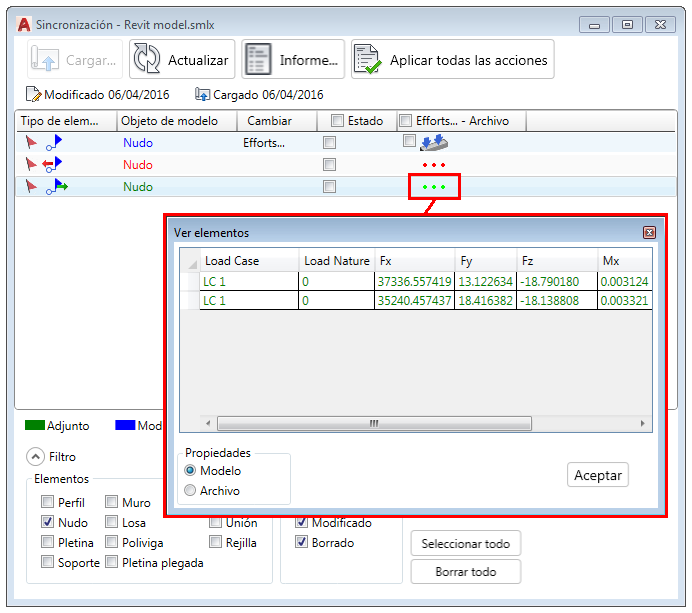

Por cada dirección de fuerza o momento, las diferencias entre el archivo smlx y el modelo se pueden mostrar en un cuadro de diálogo independiente. Puede acceder a este cuadro de diálogo haciendo doble clic en los tres puntos en cada línea de sincronización:
¿Qué se transfiere?
Solo se transfieren los resultados de análisis de Combinaciones de cargas del proyecto de Revit a los nodos analíticos de Advance Steel.

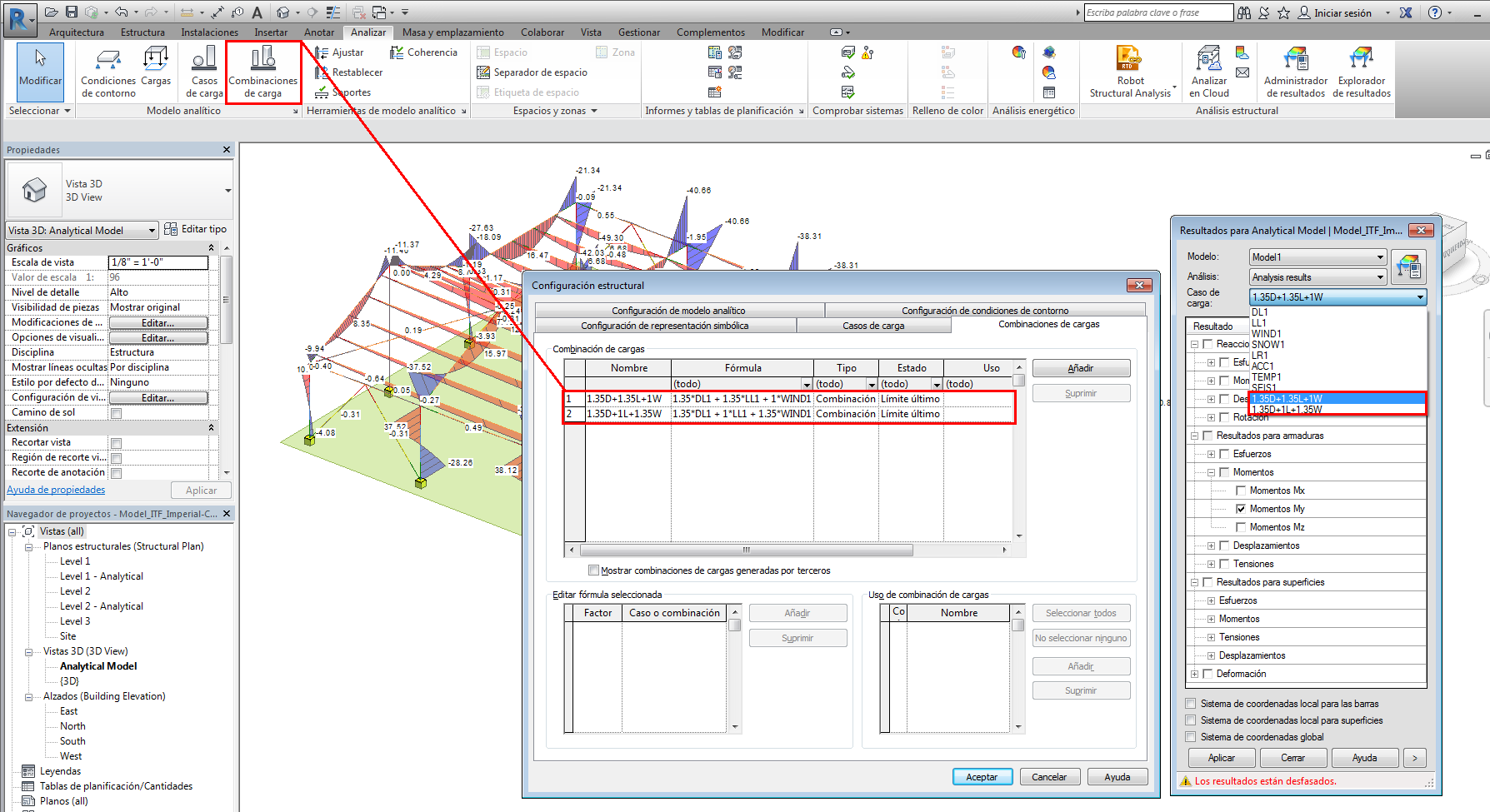

En la imagen siguiente, la ventana Combinaciones de cargas de Revit muestra solo dos casos de combinación de cargas. Robot Structural Analysis Toolkit detecta los resultados de análisis para estas dos combinaciones de cargas y para algunos otros casos de carga.

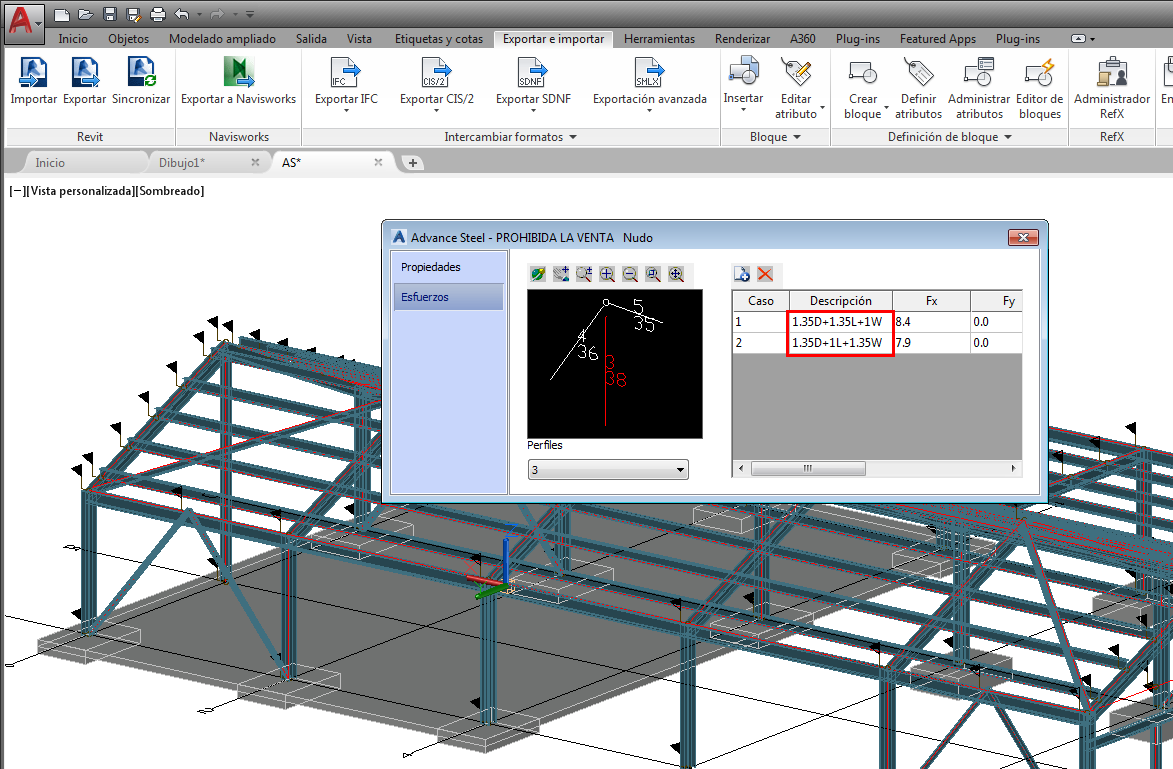

El modelo de Revit se importa en Advance Steel. El cuadro de diálogo de propiedades del nodo analítico solo muestra valores para dos casos, los casos de combinación de carga de Revit. Los casos de carga no se importan.
