Crear el boceto de una carga superficial con o sin anfitrión

Cree el boceto de una carga superficial en forjados estructurales y muros estructurales.

1. Haga clic en la ficha Analizargrupo Modelo analítico (Cargas).
2. Haga clic en la ficha Modificar | Colocar cargasgrupo Cargas (Carga superficial).
3. En la paleta Propiedades, seleccione un valor para Caso de carga.
4. Para el parámetro Orientar a, seleccione Proyecto o Plano de trabajo.

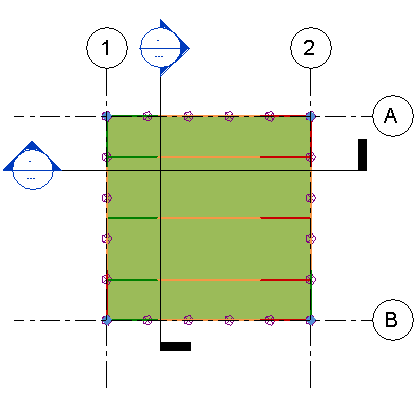

5. Cree cargas superficiales según requiera el modelo. Por ejemplo, seleccione la herramienta de rectángulo y haga clic en las esquinas de un suelo.

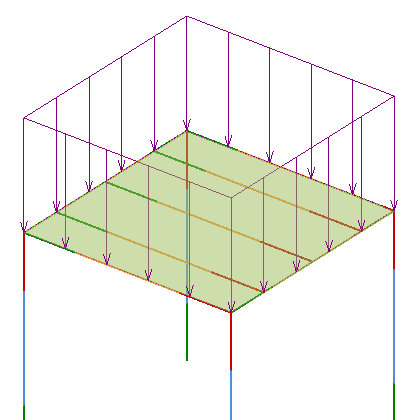

   Nota: Aparecen símbolos de carga en vistas analíticas 3D, o en forma de líneas de flecha en alzados, como muestra la siguiente ilustración.


Colocar una carga superficial hospedada

Solo se puede seleccionar el modelo analítico para la colocación de cargas hospedadas. La geometría física de los componentes no aceptará la carga.

1. Cuando termine el boceto, haga clic en la ficha Crear contorno de carga superficialgrupo Carga superficial(Finalizar carga superficial).
2. Haga clic en la ficha Analizargrupo Modelo analítico (Cargas).
3. Haga clic en la ficha Modificar | Colocar cargasgrupo Cargas (Carga superficial hospedada).
4. En la paleta Propiedades, seleccione un valor para Caso de carga.
5. Para el parámetro Orientar a, seleccione Proyecto o Sistema de coordenadas local del anfitrión.
6. Seleccione un componente en el que colocar el ejemplar de carga (por ejemplo, un forjado estructural). La carga superficial se aplica sobre la extensión del elemento.
