Prácticas recomendadas: detalles de fabricación en Revit

Para aumentar la productividad y obtener los mejores resultados utilizando Revit para detalles de fabricación, siga estas recomendaciones.

Reubicación de piezas

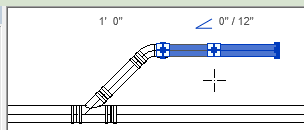

• Mantenga pulsada la tecla Mayús mientras arrastra un conector para cambiar la posición de diferentes piezas. Por ejemplo:
  • Al arrastrar el conector con la tecla Mayús pulsada, puede mover la tubería en cualquier dirección.

• Al arrastrar el conector sin la tecla Mayús pulsada, el movimiento se restringe.

• Utilice la herramienta Mover para obtener un desplazamiento preciso. Consulte Mover elementos con la herramienta Mover.


Centrar grifos de desfase antes de utilizar Diseño a fabricación

Para mejorar los resultados al convertir un modelo de Revit a piezas de fabricación, antes de iniciar la herramienta Diseño a fabricación, asegúrese de que los grifos de desfase estén justificados en el centro. Después de finalizar la conversión, puede cambiar la posición de los grifos.

Antes de utilizar Enrutamiento y relleno, añadir un codo para los huecos que requieren tres pliegues

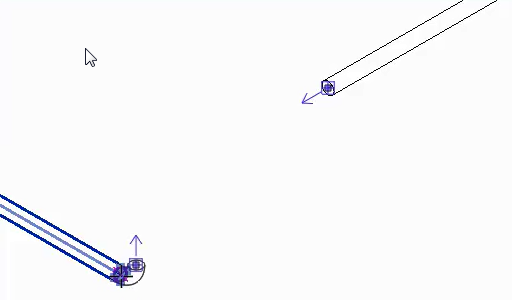

Si hay una separación entre dos rectas en alzados diferentes como se muestra a continuación, y desea rellenar la separación con una solución que incluya tres codos, antes de utilizar la herramienta Enrutamiento y relleno, coloque el primer codo en el extremo de una de las rectas.

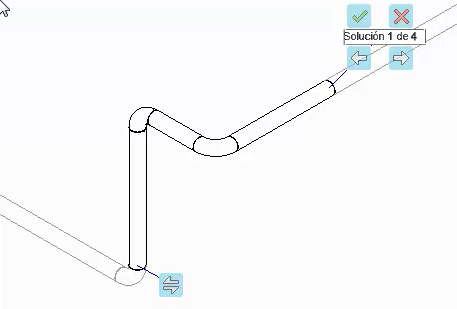

Revit proporcionará una solución con dos codos más para rellenar la separación.

Use Enrutamiento y relleno para conectar una ramificación con una red principal

Al conectar una ramificación con una red principal, utilice Enrutamiento y relleno. Recortar/Extender utiliza siempre la primera solución, que quizá no ofrezca el resultado previsto. Con Enrutamiento y relleno, puede acceder más deprisa a la solución deseada.

Forzar el cursor a arista al cortar en una recta

Al insertar o cortar en una pieza de fabricación en una recta, por ejemplo una intersección en T, forzando el cursor a una línea de seguimiento de ramificación intersecante, fuerce el cursor a pieza en la intersección; para ello, haga clic en la arista de la recta, no en el eje de la recta.

Hágalo de este modo porque, al forzar el cursor en la arista, la pieza se fuerza en la línea de seguimiento. Al forzar el cursor al eje, la pieza fuerza el cursor a la rejilla de referencia, no a la línea de seguimiento. Para obtener más información sobre el comportamiento de forzado de cursor en Revit, consulte Forzados de cursor.

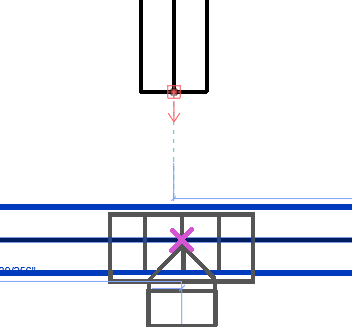

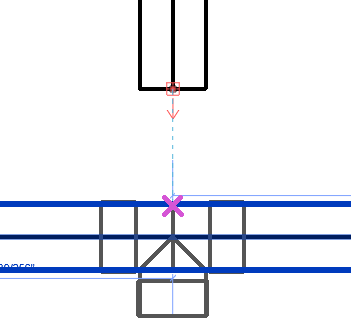

Fuerce el cursor (hacer clic) en la arista de la pieza, como se muestra a continuación (forzar el cursor la línea de seguimiento):	No fuerce el cursor (hacer clic) en el eje de la pieza, como se muestra a continuación (forzar el cursor a rejilla de referencia):
