Le groupe de fonctions Rendu spline de la boîte de dialogue Paramètres de liaison de fichier: Fichiers DWG contrôle l'apparence des formes dans la scène une fois le fichier DWG ou DXF lié. Vous pouvez contrôler l'apparence de la forme, son lissage, ses coordonnées de mapping et son rendu.
-
Groupe de fonctions Utilitaires > panneau déroulant Utilitaires > bouton Autres > boîte de dialogue Utilitaires > Gestionnaire de liaisons de fichier > boîte de dialogue Gérer les liens > groupe de fonctions Fichiers > Rechargez un fichier DWG/DXF lié avec l'option Afficher options rechargement activée. > Paramètres de liaison de fichier : fichiers DWG > groupe de fonctions Rendu spline
-
Groupe de fonctions Utilitaires > panneau déroulant Utilitaires > bouton Autres > boîte de dialogue Utilitaires > Gestionnaire de liaisons de fichier > boîte de dialogue Gérer les liens > groupe de fonctions Valeurs prédéfinies > Sélectionnez une valeur prédéfinie DWG/DXF et cliquez sur Modifier. > Paramètres de liaison de fichier : fichiers DWG > groupe de fonctions Rendu spline
-
Groupe de fonctions Utilitaires > panneau déroulant Utilitaires > bouton Autres > boîte de dialogue Utilitaires > Gestionnaire de liaisons de fichier > boîte de dialogue Gérer les liens > groupe de fonctions Valeurs prédéfinies > Créez une valeur prédéfinie DWG/DXF. > Sélectionnez la nouvelle valeur prédéfinie et cliquez sur Modifier > boîte de dialogue Paramètres de liaison de fichier : fichiers DWG > groupe de fonctions Rendu spline

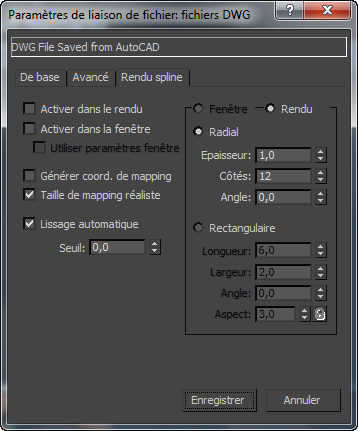

Interface
Les commandes de ce groupe de fonctions sont identiques de par leur nom et leur fonctionnement à celles présentes dans le panneau déroulant Rendu pour les splines. Les valeurs de ces paramètres sont définies pour toutes les formes importées. Dès que l'importation est terminée, vous pouvez si nécessaire modifier les paramètres pour chaque objet.
- Activer dans le rendu
-
Lorsque cette option est activée, la forme est rendue sous forme de maillage 3D à l'aide des paramètres Rectangulaire ou Radial définis pour le rendu.
- Activer dans la fenêtre
-
Lorsque cette option est activée, la forme est affichée dans la fenêtre sous forme de maillage 3D à l'aide des paramètres Rectangulaire ou Radial définis pour le rendu.
- Utiliser paramètres fenêtre
-
Permet de définir différents paramètres de rendu et d'afficher le maillage généré par les paramètres de la fenêtre. Cette option est uniquement disponible lorsque le paramètre Activer dans la fenêtre est sélectionné.
- Générer coord. de mapping
-
Activez cette option pour appliquer des coordonnées de mapping. Cette option est désactivée par défaut.
3ds Max génère les coordonnées de mapping dans les dimensions U et V. Le champ de coordonnées U s'enveloppe une fois autour de la spline, tandis que le champ de coordonnées V est mappé une fois le long de la spline. Le recouvrement est réalisé à l'aide des paramètres de recouvrement du matériau appliqué.
- Taille de texture réaliste
-
Définit la méthode de mise à l'échelle utilisée pour les matériaux dotés de textures qui sont appliqués à l'objet. Les valeurs de mise à l'échelle sont contrôlées par les paramètres Utiliser échelle réaliste du panneau déroulant Coordonnées du matériau appliqué. Valeur par défaut : activé.
- Lissage auto
-
Lorsque vous sélectionnez cette option, la spline est automatiquement lissée en fonction du seuil spécifié dans le champ Seuil situé au-dessous. L’option de lissage automatique définit le lissage en fonction de l'angle entre les segments de spline. Deux segments adjacents sont placés dans le même groupe de lissage si l'angle qui les sépare est inférieur à l'angle de seuil.
- Seuil
-
Définit l'angle de seuil exprimé en degrés. Deux segments de spline adjacents sont placés dans le même groupe de lissage si l'angle qui les sépare est inférieur à l'angle de seuil.
Zone Fenêtre/rendu
- FenêtreSélectionnez cette option afin de spécifier les paramètres Radial ou Rectangulaire pour l'affichage de la forme dans la fenêtre lorsque l'option Activer dans la fenêtre est activée.
- RenduActivez cette option pour spécifier des paramètres Radial ou Rectangulaire pour l'affichage de la forme une fois rendue ou affichée dans la fenêtre lorsque l'option Activer dans la fenêtre est utilisée.
- Radial
-
Affiche le maillage 3D sous forme d'objet cylindrique.
- Epaisseurindique le diamètre de la fenêtre ou le maillage de la spline rendue. Valeur par défaut : 1.0. Intervalle : de 0.0 à 9999.0.
Splines rendues avec une épaisseur de 1,0 et de 5,0 (respectivement)
- Côtés indique le nombre de côtés (ou facettes) du maillage de spline dans la fenêtre ou le rendu. Par exemple, une valeur de 4 permet d'obtenir une coupe carrée.
- Angleajuste le point de rotation de la coupe dans la fenêtre ou dans le rendu. Par exemple, si le maillage de spline comporte une coupe carrée, utilisez Angle pour placer un côté " plat " en bas.
- Epaisseurindique le diamètre de la fenêtre ou le maillage de la spline rendue. Valeur par défaut : 1.0. Intervalle : de 0.0 à 9999.0.
- Rectangulaire
-
Affiche le maillage de la spline sous forme de rectangle.
- LongueurDéfinit la taille de la coupe le long de l'axe Y local.
- LargeurDéfinit la taille de la coupe le long de l'axe X local.
- Angleajuste le point de rotation de la coupe dans la fenêtre ou dans le rendu. Par exemple, lorsque vous travaillez sur une coupe carrée, utilisez Angle pour placer un côté " plat " en bas.
- Aspectdéfinit le rapport hauteur/largeur pour les coupes rectangulaires. La case Verrouiller permet de verrouiller le rapport hauteur/largeur. Lorsque l'option Verrouiller est activée, la largeur est verrouillée sur la longueur. Le rapport largeur/longueur est constant.
