Propriétés des grilles et des axes

Dans cette boîte de dialogue, vous pouvez modifier les propriétés des groupes d'axes et de grilles si nécessaire.

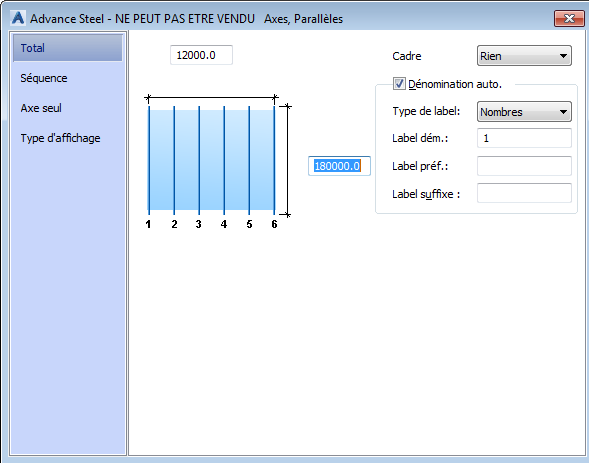

Boîte de dialogue Axes, Parallèles

La boîte de dialogue contient les onglets suivants :

Onglet Total

Ici, vous pouvez modifier la taille et les labels :

• Taille de la grille

Le champ supérieur définit la distance entre le premier et le dernier axe du groupe. Le nombre d'axes change en conséquence. Le champ de droite définit la longueur d'un axe.

• Cadre

  Le texte de labellisation peut être affiché avec ou sans cadres.

  Aucun	Bordures

• Etiquetage automatique

  Les axes peuvent être libellés automatiquement ou manuellement. Si la labellisation automatique n'est pas sélectionnée, le label de chaque axe peut être modifié dans l'onglet Axe seul. Pour la labellisation automatique, les paramètres suivants peuvent être définis :

  • Type de label

    Détermine le type de labellisation. Les axes peuvent être libellés avec des chiffres, des lettres minuscules ou des lettres majuscules.

  • Label dém.

    Définit la valeur initiale pour la labellisation automatique.

  • Label préf.

    Définit le préfixe constant pour la labellisation automatique.

  • Label suffixe

    Définit le suffixe constant pour la labellisation automatique.

Exemple :

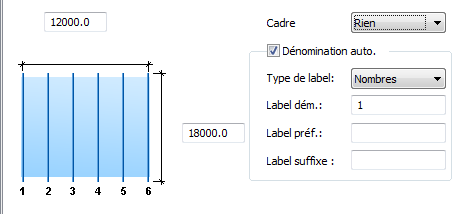

Etiquetage automatique avec des chiffres et le préfixe A0 :

Onglet Séquence

Ici, vous pouvez modifier les propriétés de définition des groupes.

• N° de groupe

  Permet de sélectionner le groupe à modifier. Le groupe sélectionné est mis en surbrillance en rouge.

• Définition

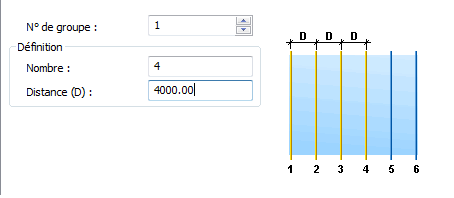

  Indique le nombre d'axes dans le groupe sélectionné et la distance entre eux.

  • Nombre

    Définit le nombre d'axes dans le groupe sélectionné.

  • Distance (D )

    Définit la distance entre les axes du groupe sélectionné.

Remarque : La distance entre le premier et le dernier axe d'un groupe ne change pas. Le nombre d'axes et la distance entre eux peuvent être modifiés uniquement au sein de cette valeur.

Onglet Axe seul

Cet onglet permet une labellisation des axes individuels (si la labellisation automatique est désactivée dans l'onglet Total).

• Numéro d'axe

  Permet de sélectionner un axe dans le groupe en cours. L'axe sélectionné est mis en surbrillance en rouge.

• Nom

  Affiche le nom de l'axe sélectionné. Si la labellisation automatique est désactivée, le nom peut être modifié.

• Axe secondaire

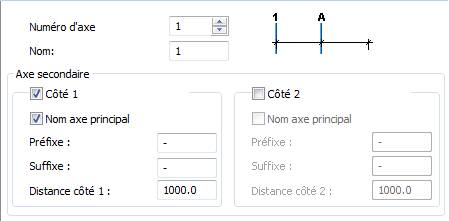

  Vous pouvez ajouter un axe secondaire sur la droite ou sur la gauche d'un axe principal et choisir un label à l'aide du nom de l'axe principal avec un suffixe et un préfixe.

  • Côté 1 et Côté 2

    Ces cases à cocher permettent de sélectionner le côté où ajouter l'axe secondaire.

  • Nom axe principal

    L'axe est libellé à l'aide du nom de l'axe principal.

  • Préfixe

    Définit un préfixe constant pour la labellisation de l'axe secondaire.

  • Distance du côté

    Définit la distance jusqu'à l'axe principal.

Onglet Type d'affichage

Dans cet onglet de la boîte de dialogue Propriétés, vous pouvez modifier la représentation de la grille dans le modèle.

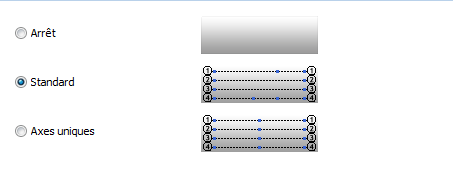

Arrêt	Masque entièrement la grille.

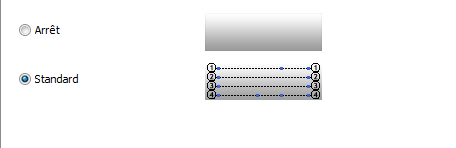

Standard	Seuls le premier et le dernier axe du groupe ont des poignées : les points d'extrémité et le point central. Lorsque la poignée est située au centre, la longueur du groupe peut être modifiée. Lorsqu'elles sont situées aux extrémités, la longueur de l'axe (largeur du groupe) peut être modifiée. Le dernier axe a une poignée supplémentaire pour le déplacement de l'axe.
Axes uniques	Chaque axe présente trois poignées : des points d'extrémité et un point central. La poignée du centre permet de déplacer l'axe, les poignées d'extrémité permettent de modifier la longueur de l'axe.

Boîte de dialogue Lignes de grille cintrées

Dans cette boîte de dialogue, vous pouvez modifier les propriétés de l'axe incurvé.

La boîte de dialogue contient les onglets suivants :

Onglet Incurvé

Dans cet onglet de la boîte de dialogue Propriétés, vous pouvez modifier la taille et la labellisation de l'axe incurvé.

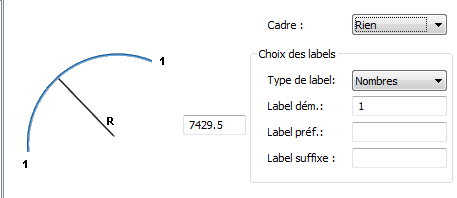

• Rayon de la grille

  Le champ définit le rayon de l'axe incurvé.

• Cadre

  Le texte de labellisation peut être affiché avec ou sans cadres.

• Choix des labels

  Vous pouvez étiqueter l'axe incurvé automatiquement à l'aide de chiffres, de lettres minuscules ou de lettres majuscules. Les paramètres suivants peuvent être définis :

  • Type de label

    Détermine le type de labellisation. Les axes peuvent être libellés avec des chiffres, des lettres minuscules ou des lettres majuscules.

  • Label dém.

    Définit la valeur initiale pour la labellisation automatique.

  • Label préf.

    Définit le préfixe constant pour la labellisation automatique.

  • Label suffixe

    Définit le suffixe constant pour la labellisation automatique.

Onglet Type d'affichage

Dans cet onglet de la boîte de dialogue Propriétés, vous pouvez modifier la représentation.

Modifier les propriétés de la grille

Modifier le nombre d'axes dans un groupe

1. Sélectionnez le groupe d'axes.
2. Cliquez avec le bouton droit de la souris et sélectionnez Advance Propriétés dans le menu contextuel.
3. Dans la boîte de dialogue Propriétés, sélectionnez l'onglet Groupe.
4. Dans le champ N° de groupe, saisissez l'index du groupe que vous souhaitez modifier.
5. Dans le champ Nombre, saisissez le nombre d'axes souhaité.

Etiqueter les axes de la grille au sein d'un groupe

1. Sélectionnez le groupe d'axes.
2. Cliquez avec le bouton droit de la souris et sélectionnez Advance Propriétés dans le menu contextuel.
3. Dans la boîte de dialogue Propriétés, sélectionnez l'onglet Total.
4. Sélectionnez Dénomination auto.
5. Sélectionnez le type de label : des chiffres, des lettres minuscules ou des lettres majuscules.
6. En outre, vous pouvez définir un préfixe et un suffixe de label.

Déplacer les axes de la grille

1. Sélectionnez le groupe d'axes.
2. Cliquez avec le bouton droit de la souris et sélectionnez Advance Propriétés dans le menu contextuel.
3. Dans la boîte de dialogue des propriétés, dans l'onglet Type d'affichage, sélectionnez Axe seul. Les axes du groupe peuvent être sélectionnés un à un.
4. Sélectionnez la poignée située au milieu de l'axe de la grille que vous souhaitez déplacer.
5. Sur la ligne de commande, définissez la valeur de déplacement et appuyez sur la touche Entrée.

Remarque : Vous pouvez vérifier les distances dans la boîte de dialogue Axes, parallèles, de l'onglet Séquence.

Etiqueter les axes de la grille individuellement

1. Sélectionnez le groupe d'axes.
2. Cliquez avec le bouton droit de la souris et sélectionnez Advance Propriétés dans le menu contextuel.
3. Dans la boîte de dialogue des propriétés, dans l'onglet Total, désactivez l'option Etiquette automatique.
4. Dans l'onglet Axe seul, dans le champ Numéro d'axe, utilisez les flèches pour sélectionner l'axe de la grille souhaité. L'axe sélectionné s'affiche en rouge.
5. Dans le champ Nom, saisissez le nouveau label.
