Un bloc à vues multiples est un objet AutoCAD Architecture qui peut être représenté différemment selon la direction de visualisation. Vous pouvez obtenir un tel bloc à partir de blocs AutoCAD® représentant les différentes vues de l'objet personnalisé que vous souhaitez créer.
Présentation des blocs à vues multiples
Les blocs à vues multiples peuvent représenter différents types d'objets sous AutoCAD Architecture. Ils servent généralement à représenter les éléments suivants :
- Ameublement et installations, tels que les tables et les éviers de cuisine
- composants d'annotation, tels que les nuages de révision ou les degrés de coupe-feu
- étiquettes de nomenclature, telles que les numéros de portes

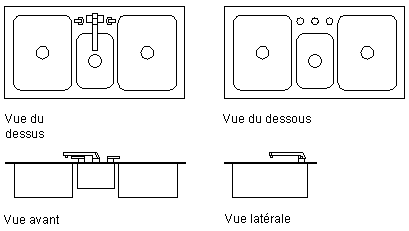

Il est possible d'afficher les blocs à vues multiples de différentes façons dans chaque direction de visualisation et chaque représentation d'affichage. La vue supérieure d'un bloc à vues multiples représentant un évier de cuisine, par exemple, montre le haut de l'évier, alors que la vue inférieure montre le bas de l'évier. Des représentations sont également disponibles pour les vues de gauche, droite, avant et arrière. Vous pouvez également définir un groupe d'affichage différent selon la représentation, de façon à avoir une série de vues pour la vue en plan et une autre série pour la vue réfléchie.
Vous pouvez utiliser un bloc à vues multiples en tant que découpe dans les objets comme les murs, les dalles et les murs-rideaux. Créez un bloc de visualisation pour représenter la section de coupe. Ce bloc représente la section qui va être supprimée des objets en appliquant le bloc à vues multiples comme interférence. Vous pouvez, par exemple, créer une lucarne en tant que bloc à vues multiples et faire de ce bloc une valeur booléenne soustractive à appliquer à une dalle.
Blocs à vues multiples prédéfinis
Les dossiers de contenu AutoCAD Architecture contiennent un grand nombre de blocs à vues multiples prédéfinis à des fins de dessin différentes. Il s'agit d'éléments aussi variés que l'ameublement, les appareils électroménagers, les symboles d'annotation, les étiquettes de nomenclature et autres éléments utiles. Les blocs à vues multiples sont accessibles via DesignCenter™.
