Répartit les copies d'objets en une combinaison quelconque de rangées, colonnes et niveaux.

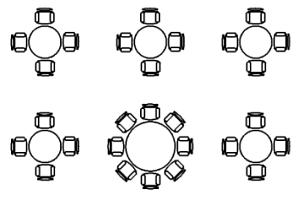

Réseau rectangulaire 2D avec un élément remplacé

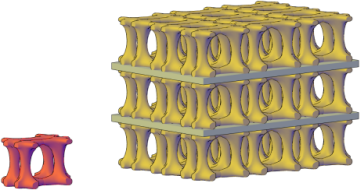

Réseau rectangulaire 3D à trois niveaux
Cette commande équivaut à l'option Rectangulaire dans RESEAU. La variable système DELOBJ détermine si les objets source du réseau sont supprimés ou conservés après la création du réseau.
Les invites suivantes s'affichent.
Sélectionner les objets
Sélectionnez les objets à utiliser dans le réseau.
Associative
Indique si les objets mis en réseau sont associatifs ou indépendants.
- Oui
- Contient des éléments de réseau dans un seul objet de réseau, similaire à un bloc. Un réseau associatif permet de propager rapidement des modifications dans un réseau en changeant les propriétés et les objets source.
- Non
- Crée des éléments de réseau en tant qu'objets indépendants. Les modifications apportées à un élément ne sont pas répercutées sur les autres éléments.
Point de base
Définit l'emplacement du point de base du réseau et de la poignée du point de base.
- Point de base
-
Indique un point de base pour le positionnement des éléments dans le réseau.
- Point clé
-
Dans le cas des réseaux associatifs, indique une contrainte valide (ou un point clé) sur les objets source à aligner à la trajectoire. Si vous modifiez les objets source ou la trajectoire du réseau obtenu, le point de base du réseau reste coïncident avec le point clé des objets source.
Nombre
Indique le nombre de rangées et de colonnes et fournit une vue dynamique des résultats à mesure que vous déplacez le curseur (cette méthode est plus rapide que de sélectionner les options Rangées et Colonnes).
- Expression
-
Dérive la valeur basée sur une formule mathématique ou une équation.
Espacement
Indique l'espacement entre les rangées et les colonnes et fournit une vue dynamique des résultats à mesure que vous déplacez le curseur.
- Distance entre les rangées
- Indique la distance entre chaque rangée, mesurée à partir des emplacements équivalents sur chaque objet.
- Distance entre les colonnes
- Indique la distance entre chaque colonne, mesurée à partir des emplacements équivalents sur chaque objet.
- Cellule d'unité
-
Indique la distance entre les rangées et les colonnes simultanément en définissant chaque coin d'une zone rectangulaire équivalente à l'espacement.
Colonnes
Modifie le nombre de colonnes, ainsi que leur espacement.
- Nombre de colonnes
-
Définit le nombre de colonnes du réseau.
- Distance entre les colonnes
- Indique la distance entre chaque colonne, mesurée à partir des emplacements équivalents sur chaque objet.
- Total
- Indique la distance totale entre la première et la dernière colonne, mesurée à partir des emplacements équivalents au niveau des objets de début et de fin.
Rangées
Indique le nombre de rangées du réseau, la distance entre elles, ainsi que l'élévation incrémentielle entre les rangées.
- Nombre de rangées
-
Définit le nombre de rangées du réseau.
- Distance entre les rangées
- Indique la distance entre chaque rangée, mesurée à partir des emplacements équivalents sur chaque objet.
- Total
- Indique la distance totale entre la première et la dernière rangée, mesurée à partir des emplacements équivalents au niveau des objets de début et de fin.
- Elévation incrémentielle
- Définit l'élévation croissante ou décroissante pour chacune des rangées suivantes.
- Expression
-
Dérive la valeur à partir d'une formule mathématique ou d'une équation.
Niveaux
Indique le nombre de niveaux et leur espacement dans les réseaux 3D.
- Nombre de niveaux
- Indique le nombre de niveaux dans le réseau.
- Distance between levels
- Indique la différence au niveau des valeurs de coordonnées Z entre les emplacements équivalents sur chaque objet.
- Total
-
Indique la différence totale au niveau des valeurs de coordonnées Z entre les emplacements équivalents sur les objets du premier et du dernier niveau.
- Expression
-
Dérive la valeur à partir d'une formule mathématique ou d'une équation.
Quitter
Quitte la commande.
