Répartit uniformément les copies d'objets le long d'une trajectoire ou d'une partie d'une trajectoire.
La trajectoire peut être une ligne, une polyligne, une polyligne 3D, une spline, une hélice, un arc, un cercle ou une ellipse.

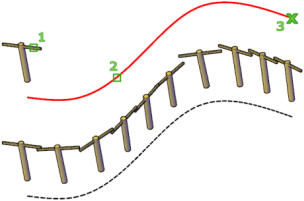

Réseau 2D le long d'une trajectoire

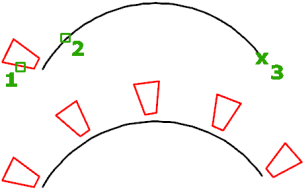

Réseau 3D le long d'une trajectoire
Cette commande équivaut à l'option Trajectoire dans RESEAU. La variable système DELOBJ détermine si les objets source du réseau sont supprimés ou conservés après la création du réseau.
Les invites suivantes s'affichent.
Sélectionner les objets
Sélectionnez les objets à utiliser dans le réseau.
Courbe de la trajectoire
Indique l'objet à utiliser pour la trajectoire du réseau. Sélectionnez une ligne, une polyligne, une polyligne 3D, une spline, une hélice, un arc, un cercle ou une ellipse.
Associative
Indique si un objet en réseau est créé ou si les copies non associées de l'objet sélectionné sont créées.
- Oui
- Crée des éléments de réseau dans un seul objet de réseau, semblable à un bloc. Un réseau associatif permet de propager rapidement des modifications dans un réseau en changeant les propriétés et les objets source.
- Non
- Crée des éléments de réseau en tant qu'objets indépendants. Les modifications apportées à un élément ne sont pas répercutées sur les autres éléments.
Méthode
Détermine comment répartir les éléments le long de la trajectoire.
- Diviser
- Répartit le nombre spécifié d'éléments de manière égale sur la longueur de la trajectoire.
- Mesurer
- Répartit les éléments le long de la trajectoire selon les intervalles spécifiés.
Point de base
Définit le point de base du réseau. Les éléments des réseaux le long d'une trajectoire sont positionnés par rapport au point de base.
- Point de base
-
Indique un point de base pour le positionnement des éléments du réseau par rapport au point de départ de la courbe de la trajectoire.
- Point clé
-
Dans le cas des réseaux associatifs, indique une contrainte valide (ou un point clé) sur les objets source à aligner à la trajectoire. Si vous modifiez les objets source ou la trajectoire du réseau obtenu, le point de base du réseau continue de coïncider avec le point clé des objets source.
Direction de la tangente
Indique comment les éléments en réseau sont alignés par rapport à la direction de départ de la trajectoire.
- 2 points
- Spécifie deux points représentant la tangence des éléments en réseau par rapport à la trajectoire. Le vecteur des deux points établit la tangence du premier élément du réseau. Le paramètre Aligner les éléments détermine si les autres éléments du réseau conservent une orientation tangente ou parallèle.
- Normal
- Oriente la direction Z du premier élément par rapport à la direction de départ de la courbe de la trajectoire.
Eléments
En fonction du paramètre Méthode, indique le nombre d'éléments ou la distance entre les éléments.
- Nombre d'éléments le long de la trajectoire
- (Disponible lorsque le paramètre Méthode a la valeur Diviser) A l'aide d'une valeur ou d'une expression, indique le nombre d'éléments présents dans le réseau.
- Distance entre les éléments le long de la trajectoire
- (Disponible lorsque le paramètre Méthode a la valeur Mesurer) A l'aide d'une valeur ou d'une expression, indique la distance entre les éléments en réseau.
Par défaut, le réseau est rempli avec le nombre maximum d'éléments présents dans la trajectoire, selon la distance spécifiée. Si vous le souhaitez, vous pouvez spécifier un plus petit nombre d'éléments. Vous avez également la possibilité d'activer l'option Remplir trajectoire entière de sorte que le nombre d'éléments soit ajusté si la longueur de la trajectoire change.
Rangées
Indique le nombre de rangées du réseau, la distance entre elles, ainsi que l'élévation incrémentielle entre les rangées.
- Nombre de rangées
-
Indique le nombre de rangées.
- Distance entre les rangées
- Indique la distance entre chaque rangée, mesurée à partir des emplacements équivalents sur chaque objet.
- Total
- Indique la distance totale entre la première et la dernière rangée, mesurée à partir des emplacements équivalents au niveau des objets de début et de fin.
- Elévation incrémentielle
- Définit l'élévation croissante ou décroissante pour chacune des rangées suivantes.
- Expression
-
Dérive la valeur à partir d'une formule mathématique ou d'une équation.
Niveaux
Les niveaux d'un réseau font référence à l'extension du motif de rangées et de colonnes d'un réseau dans la direction de l'axe Z.
- Nombre de niveaux
- Indique le nombre de niveaux 3D dans le réseau.
- Distance entre les niveaux
- Indique la distance entre les niveaux 3D.
- Total
-
Indique la distance totale entre le premier et le dernier niveau.
- Expression
-
Dérive une valeur à l'aide d'une équation ou d'une formule mathématique.

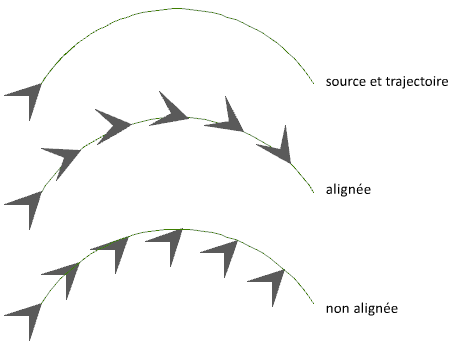

Aligner les éléments
Indique s'il faut aligner chaque élément de sorte qu'il soit tangent à la direction de la trajectoire. L'alignement est effectué par rapport à l'orientation du premier élément.
Direction Z
Détermine si vous souhaitez conserver la direction Z d'origine de l'élément ou incliner naturellement les éléments le long d'une trajectoire 3D.
Quitter
Met fin à la commande.
