Crée une ou plusieurs vues projetées à partir d'une vue de dessin de la documentation du modèle existante.
Trouver
Remarque : La documentation du modèle est disponible uniquement sur les systèmes 64 bits.
Les vues projetées héritent de l'échelle, des paramètres d'affichage et de l'alignement de la vue parent. Vous ne pouvez pas utiliser des vues de dessin obsolètes ou non résolues comme vues parent.
Lorsque que vous quittez la commande, l'invite "n vue(s) projetée(s) créées" s'affiche.
Remarque :
La commande VUEPROJ n'est pas disponible dans l'éditeur de blocs, lors de la modification de la référence, ou en utilisant une fenêtre.
Les invites suivantes s'affichent.
- Sélectionnez la vue parent
- Indique la vue à utiliser comme vue parent.
- Spécifiez l'emplacement de la vue projetée

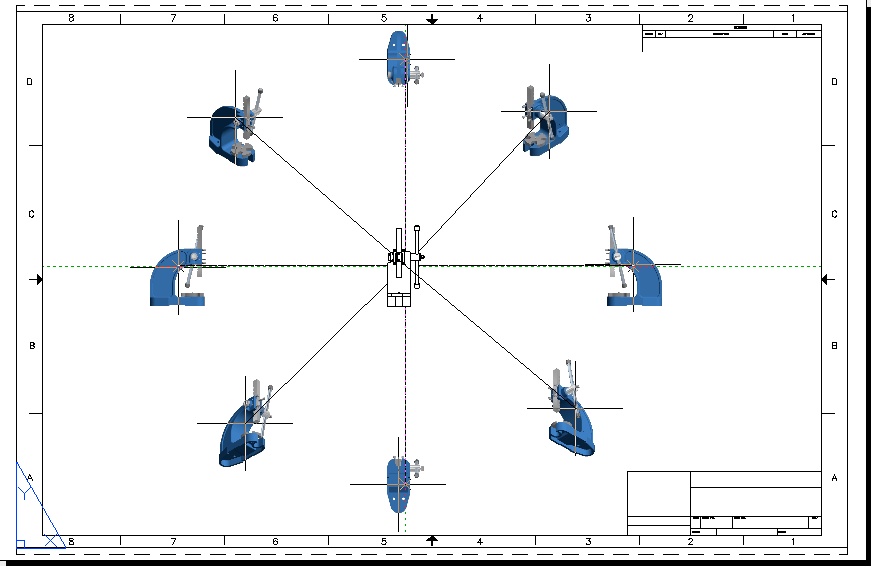

- Le type de projection dépend de la position à laquelle figure la vue projetée. Faites glisser l'aperçu dans la direction souhaitée. L'aperçu s'accroche lorsque vous approchez des positions d'une vue orthogonale. Cliquez pour insérer la vue. L'invite se répète jusqu'à ce que vous sélectionniez l'option Quitter.
