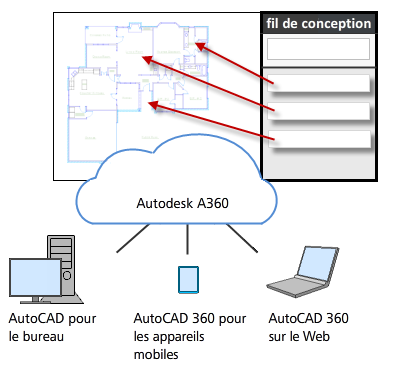

La palette Fil de conception permet d'ajouter des commentaires et des images à un dessin, que vous pouvez ensuite partager en ligne avec des collègues, des clients ou des consultants via Autodesk A360.
Les publications du fil de conception sont disponibles dans un dessin lorsque vous y accédez à partir d'un ordinateur de bureau, du Web ou via un périphérique mobile.
Création d'une publication du fil de conception
Lorsque vous souhaitez créer une publication, la palette Fil de conception permet d'entrer un commentaire sous la forme d'un message texte, auquel vous pouvez également attacher une image. Vous pouvez également associer votre publication à un emplacement ou une zone rectangulaire spécifique dans le dessin. Dans l'exemple ci-dessous, la publication n° 2 a été associée à un emplacement et la publication n° 3 a été associée à une zone définie.
Vous pouvez cliquer sur la bulle pour connaître l'entrée de la palette, ou cliquer sur cette entrée pour afficher la bulle. Le bouton Paramètres de la palette Fil de conception vous permet de contrôler l'affichage de ces bulles.

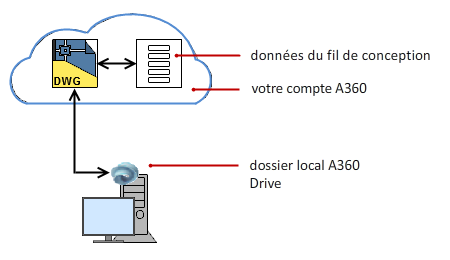

Lorsque vous enregistrez un dessin dans votre compte A360 en ligne, les données du fil de conception et les images associées sont également stockées de manière sécurisée dans A360.
Collaboration en ligne
Vous pouvez identifier des collègues, clients ou consultants, également appelés contacts, pour les informer de vos publications dans le fil de conception. Les notifications leur seront envoyées par e-mail et apparaîtront également dans AutoCAD. Dans A360, les personnes que vous avez autorisées peuvent afficher le dessin et ses publications, et les utilisateurs que vous avez identifiés peuvent envoyer des réponses. Votre palette Fil de conception est automatiquement mise à jour plusieurs fois par minute.
Lorsque vous ne souhaitez plus afficher les questions et les commentaires associés à une publication, vous pouvez la résoudre, ce qui la masquera. La personne ayant créé la publication peut également la supprimer.
Prise en charge des dessins locaux

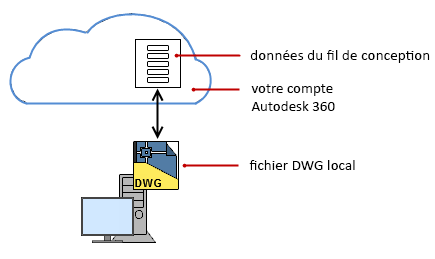

Si vous ne souhaitez pas enregistrer des fichiers de dessin dans votre compte A360, vous pouvez les stocker localement sur le disque dur de votre ordinateur. Dans ce cas, les données du fil de conception de ces dessins restent stockées dans A360, mais l'association aux données du fil de conception est gérée par un ID de fil de conception unique, un lien incorporé dans votre dessin vers vos données de fil de conception.
Vos collègues, clients et consultants peuvent accéder à vos fichiers de dessin locaux et aux fils de conception associés, à condition de respecter les conditions suivantes :
- Ils disposent d'un compte A360.
- Vous les avez invités à accéder au dessin en leur affectant un niveau d'autorisation.
- Ils peuvent accéder au fichier de dessin sur votre disque dur local, généralement via un serveur.

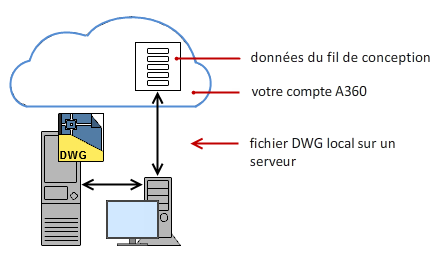

Si votre société utilise un réseau, il peut être plus facile de gérer vos fichiers de dessin via un serveur plutôt que sur des ordinateurs individuels. Dans ce cas, toute personne possédant un compte A360 et connectée au serveur peut accéder au fil de conception associé à chaque dessin. A la différence de l'accès autorisé à vos dessins lorsque ceux-ci sont enregistrés dans votre compte A360, seuls les droits définis par le serveur déterminent l'accès dans ce cas.
Duplication des fichiers de dessin contenant des ID de fil de conception incorporés
A360 est avant tout conçu pour faciliter le partage de vos fichiers de dessin en ligne et la collaboration avec le fil de conception. Lorsque vous effectuez une opération qui implique la création d'une copie d'un fichier de dessin, vous devez tenir compte des résultats suivants :
- Si vous utilisez la messagerie électronique, la fonction eTransmit, un FTP, un lecteur USB ou une autre méthode pour envoyer une copie d'un fichier de dessin aux personnes avec lesquelles vous souhaitez partager votre dessin, celles-ci disposent d'un accès illimité aux données du fil de conception pour ce fichier de dessin à partir de ce point . Toutefois, le fichier de dessin copié ne sera pas synchronisé avec les modifications que vous apporterez peut-être ultérieurement.
- Si vous utilisez l'option Enregistrer sous ou eTransmit, vous pouvez choisir de supprimer ou de conserver les données du fil de conception. Si vous choisissez de conserver les données du fil de conception, le contenu est ramifié, ce qui signifie qu'il est conservé mais sera géré indépendamment du fil de conception d'origine. Par conséquent, les modifications apportées au fil de conception dans une copie du dessin ne seront pas répercutées dans l'autre dessin.
- Si vous copiez un fichier de dessin dans le système d'exploitation ou si vous l'envoyez par e-mail, les données du fil de conception resteront les mêmes pour les deux dessins. Les deux fichiers de dessin locaux comporteront le même ID de fil de conception intégré. Par conséquent, les modifications apportées au fil de conception dans une version du dessin seront répercutées dans l'autre dessin. Dans la plupart des cas, la présence d'ID de fil de conception incorporés dupliqués dans plusieurs dessins n'est pas souhaitable. Par exemple, si vous souhaitez créer des copies d'un dessin à différents stades du processus de conception et que vous voulez geler le contenu du fil de conception à chaque stade, utilisez l'option Enregistrer sous plutôt que le système d'exploitation pour copier le fichier de dessin.
