Utilisation des styles visuels

Les styles visuels permettent de gérer l'affichage des arêtes, de l'éclairage et de l'ombrage.

Contrôlez l'effet d'un style visuel en modifiant ses propriétés. Lorsque vous appliquez un style visuel ou modifiez ses paramètres, la fenêtre associée est automatiquement mise à jour pour refléter ces changements.

Le gestionnaire de styles visuels affiche tous les styles disponibles dans le dessin. Les paramètres du style sélectionné sont affichés dans le volet situé sous les images d'exemple.

A partir du ruban, vous pouvez changer certains des paramètres utilisés fréquemment ou ouvrir le gestionnaire de styles visuels.

Les styles visuels prédéfinis suivants sont disponibles par défaut :

• Filaire 2D. Affiche les objets en matérialisant leurs contours à l'aide de lignes et de courbes.
• Conceptuel. Affiche les objets avec un ombrage lisse et le style de face Gooch. Le style de face Gooch évolue des couleurs froides aux couleurs chaudes, plutôt que de l'obscurité à la lumière. L'effet est moins réaliste, mais les détails du modèle sont plus faciles à voir.
• Masqué. Affiche les objets à l'aide d'une représentation filaire et masque les lignes correspondant aux faces arrière.
• Réaliste. Affiche les objets avec un ombrage lisse et des matériaux.
• Dégradé. Affiche les objets avec un ombrage lisse.
• Ombré avec arêtes. Affiche les objets avec un ombrage lisse et des arêtes visibles.
• Nuances de gris. Affiche les objets avec un ombrage lisse et des nuances de gris monochromes.
• Esquisse. Affiche les objets avec un effet d'esquisse à main levée à l'aide des modificateurs d'arête Prolongement de ligne et Crénelage.
• Filaire. Affiche les objets en matérialisant leurs contours à l'aide de lignes et de courbes.
• Rayon X. Affiche les objets avec une transparence partielle.

Remarque : Il est recommandé de créer de nouveaux styles visuels plutôt que de modifier les styles prédéfinis.

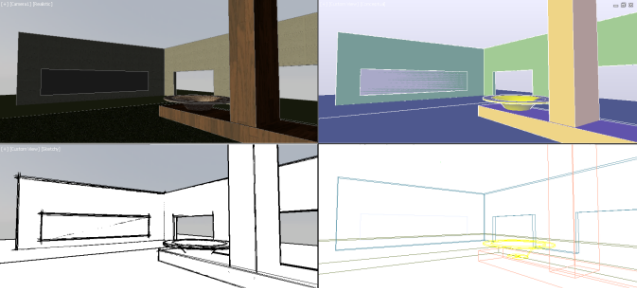

Les images suivantes utilisent les styles visuels Réaliste, Conceptuel, Esquisse, et Filaire 3D.

Dans les styles visuels ombrés, les faces sont éclairées par deux sources distantes qui suivent le point de vue à mesure que vous vous déplacez autour du modèle. Cet éclairage par défaut est conçu pour illuminer toutes les faces dans le modèle afin de pouvoir les distinguer visuellement. L'éclairage par défaut n'est disponible que lorsque d'autres sources de lumière, dont le soleil, sont désactivées.

Vous pouvez sélectionner un style visuel et modifier ses paramètres à tout moment. Les changements sont répercutés dans les fenêtres auxquelles le style visuel est appliqué. Toute modification apportée au style visuel courant est enregistrée dans le dessin.

Remarque : Les styles visuels Masqué et Esquisse remplacent automatiquement la couleur des hachures solides par la couleur d'arrière-plan, ce qui les rend invisibles. Pour rendre visible la couleur d'origine pour ces styles visuels, définissez VSFACESTYLE sur 1 ou 2.

Performances d'affichage 3D améliorées

Les styles visuels filaire, réaliste et ombré offrent des performances 3D améliorées pour les opérations panoramique, de zoom et de mise en orbite. Les styles visuels personnalisés peuvent également bénéficier d'une amélioration des performances en fonction du paramétrage de la variable système VSFACESTYLE et de plusieurs variables système associées. Ces combinaisons de paramètres sont répertoriés dans la rubrique sur la commande STYLESVISUELS.

Remarque : Les objets point ne sont pas pris en charge pour l'affichage 3D amélioré.
