Modifiez un composant schématique et mettez à jour l'encombrement du panneau qui lui est associé.
Lorsqu'un repère de composant est affecté à un composant du panneau, ce dernier est automatiquement lié au composant schématique possédant le même repère. La mise à jour du composant schématique ou du panneau demande la mise à jour du composant associé.
Navigation vers le composant schématique associé
- Cliquez sur
. Trouver
- Répondez comme suit aux invites :
Sélectionnez un repère pour le suivi du "Navigateur" (ou appuyez sur <Entrée> pour le saisir) : Sélectionnez 9PB.

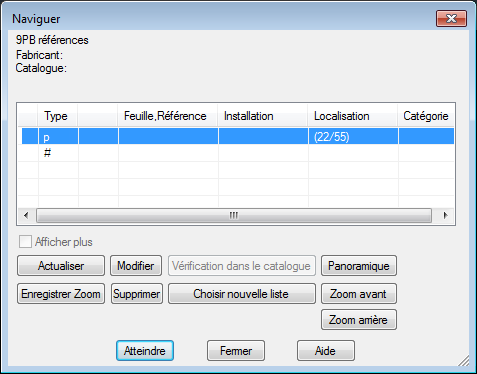

- Dans la boîte de dialogue Naviguer, cliquez deux fois sur le composant marqué comme étant de type "p."

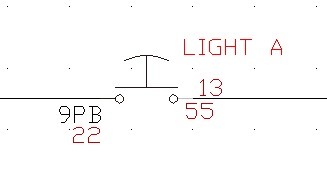

Le navigateur se rend sur le dessin schématique et effectue un zoom sur le composant schématique.
- Si vous êtes invité à enregistrer le dessin, cliquez sur Oui.
- Dans la boîte de dialogue Naviguer, cliquez sur Modifier.
- Dans la boîte de dialogue Insertion/Modification du composant, changez la description en LUMIERE 1 et cliquez sur OK.

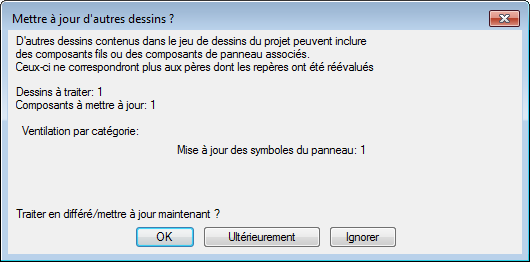

La boîte de dialogue Mettre à jour d'autres dessins s'affiche. Cette boîte de dialogue vous avertit que d'autres dessins du projet incluent des composants fils ou des composants de panneau associés.
- Si vous êtes invité à enregistrer le dessin, cliquez sur Oui.
- Dans la boîte de dialogue Mettre à jour d'autres dessins, cliquez sur OK.
- Cliquez sur . Trouver
- Répondez comme suit aux invites :
Sélectionnez un repère pour le suivi du "Navigateur" (ou appuyez sur <Entrée> pour le saisir) : Sélectionnez 9PB.
- Dans la boîte de dialogue Naviguer, cliquez deux fois sur le composant marqué comme étant de type "#".
Le Navigateur accède à la représentation du panneau de contrôle et effectue un zoom sur la représentation physique du bouton poussoir. Notez que la description de 9PB s'est mise à jour pour répercuter les changements que vous avez apportés au composant schématique.
- Dans la boîte de dialogue Naviguer, cliquez sur Fermer.
