Didacticiel de cartouche

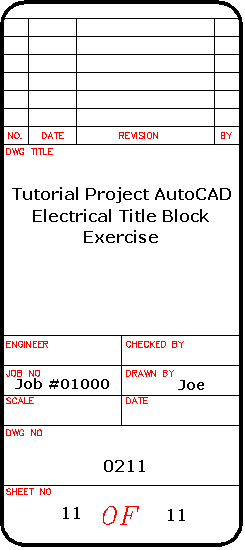

Créez un cartouche et associez le projet AutoCAD Electrical et les valeurs de dessin aux attributs de votre cartouche à l'aide du fichier WDT ou de l'attribut WD_TB.

Durée

40 minutes

Conditions préalables :

Copier tous les fichiers situés dans



Utilisateurs\{nom d'utilisateur}\Documents\Acade {version}\Aedata\Tutorial\Aegs\Title Block

vers

Utilisateurs\{nom d'utilisateur}\Documents\Acade {version}\Aedata\Proj\Aegs


Remarque : Supprimez les fichiers présents dans le dossier de destination avant d'effectuer la copie.

Suivez les rubriques de flux de travail ci-dessous pour réaliser les tâches suivantes :

Rubriques de flux de travail

  1. Utilitaire de cartouche
    AutoCAD Electrical peut lier les lignes de description du projet et certaines propriétés du dessin avec les attributs du cartouche du dessin.
  2. Créer un cartouche
    Créez un dessin de cartouche et ajoutez les définitions d'attribut.
  3. Configuration du cartouche
    Créez le fichier WDT ou définissez l'attribut WD_TB qui associe le projet et les valeurs de dessin aux attributs du cartouche.
  4. Créer un gabarit de dessin
    Ajoutez le cartouche et définissez les propriétés de dessin et des calques de fils lors de la création d'un gabarit de dessin.
  5. Utilisation du gabarit
    Créez un dessin à l'aide du gabarit contenant le cartouche.
  6. Lignes de description du projet
    Ajoutez des valeurs de description de projet pouvant être associées aux attributs du cartouche.
  7. Valeurs de dessin
    Ajoutez des valeurs de dessin pouvant être associées aux attributs du cartouche.
  8. Mise à jour de cartouche
    Mettez à jour les attributs du cartouche à l'aide des valeurs AutoCAD Electrical associées.
  9. Personnalisation des étiquettes de description de projet
    Définissez les étiquettes des lignes de description du projet affichées dans les boîtes de dialogue.
