Définit les propriétés d'affichage des lignes maquées.
Ces paramètres ne sont visibles que si CACHER est utilisé et si MODEOMBRE a la valeur Filaire 2D.
Liste d'options
Les options suivantes s'affichent.
Lignes foncées
-
Indique le type et la couleur des lignes foncées. Une ligne foncée est une ligne masquée que l'on rend visible en modifiant sa couleur et son type de ligne.
- Type de ligne
-
Répertorie les types de ligne disponibles à appliquer aux lignes foncées. Contrairement aux types de ligne standard, les types de ligne foncés ne sont pas modifiées par le niveau de zoom (variable système OBSCUREDLTYPE).
- Couleur
-
Répertorie les couleurs disponibles à appliquer aux lignes foncées (variable système OBSCUREDCOLOR).
Pourcentage d'espace avec halo
-
Indique la distance selon laquelle une ligne avec halo doit être raccourcie. Une ligne avec halo est raccourcie au niveau du point où elle sera masquée. La distance est exprimée en pourcentage de 1 pouce et n'est pas modifiée par le niveau de zoom (variable système HALOGAP).
Inclure du texte dans les opérations CACHE
-
Indique si les objets texte créés par la commande TEXTE ou TEXTMULT sont inclus lors de l'exécution d'une commande CACHER. (Variable système HIDETEXT.)
Intersections de faces
-
Définit l'affichage et la couleur des polylignes d'intersection. Une polyligne d'intersection apparaît à l'intersection face-à-face des surfaces 3D.

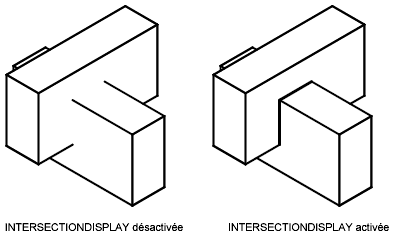

- Afficher les intersections
-
Définit l'affichage des polylignes d'intersection (variable système INTERSECTIONDISPLAY).
- Couleur
-
Répertorie les couleurs disponibles à appliquer aux polylignes d'intersection (variable système INTERSECTIONCOLOR).
