Pour créer un modèle de composant à partir de primitives

1. Commencez un nouveau composant paramétrique, spécifiez sa configuration et ajoutez les plans de travail par défaut (plan ZX, plan YZ et plan XY).
2. Dans le navigateur de catalogue de composants, cliquez sur .

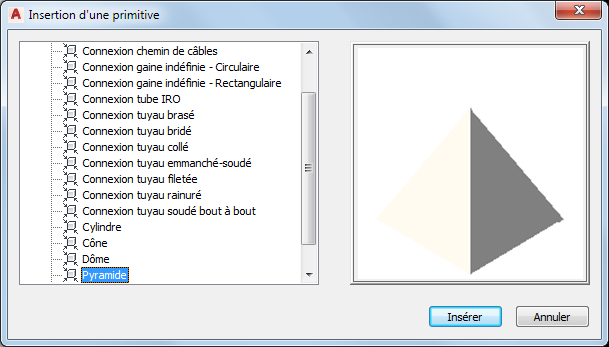

   Boîte de dialogue Insertion d'une primitive

3. Dans la boîte de dialogue Insertion d'une primitive, sélectionnez la primitive à inclure dans votre modèle de composant, puis cliquez sur Insérer.
4. Sélectionnez le plan de travail auquel vous désirez associer la primitive :

   Pour...	Action...
   rattacher la primitive à un plan de travail existant	Sélectionnez le plan de travail dans la zone de modélisation.
   rattacher la primitive à la face d'une primitive ou d'un modificateur existant	Appuyez sur la touche Entrée et, dans la zone de modélisation, sélectionnez la face de la primitive ou du modificateur. Remarque : Cette action a pour effet de produire un plan de travail de référence sur la face sélectionnée et lui associe la primitive.

   Pour faciliter la sélection d'un plan ou d'une face donnée, le programme met en surbrillance cet élément lorsque vous placez le curseur au-dessus.

5. Sélectionnez le plan de travail de la primitive à aligner avec le plan de travail spécifié à l'étape précédente.

   La plupart des primitives livrées avec le logiciel incluent plusieurs plans de travail. Pour sélectionner le plan actuel, vous n'avez rien à faire. Pour passer d'un plan au suivant sur la primitive et activer un autre plan, entrez s (Suivant), puis appuyez sur la touche Entrée. En parcourant les plans, vous remarquerez la manière dont le logiciel repositionne la primitive dans la zone de modélisation de sorte que le plan actif s'aligne avec le plan sélectionné de votre composant.

   Remarque : Cette étape consiste à aligner les centres des plans sélectionnés afin qu'ils coïncident. Par conséquent, le placement de la primitive dans le plan de votre composant dépend de l'emplacement de la primitive dans son propre plan. Les primitives livrées avec le logiciel ont été créées au centre d'un plan horizontal.
6. Si nécessaire, changez l'orientation de la primitive :

   Pour...	Action...
   inverser la primitive de sorte qu'elle soit positionnée de l'autre côté du plan auquel elle est rattachée	Tapez i (Inverser plan), puis appuyez sur la touche Entrée.
   faire pivoter la primitive autour du centre du plan auquel elle est rattachée	Tapez r (Rotation). Déplacez le curseur et cliquez à l'endroit souhaité pour spécifier le nouvel angle. Une autre solution consiste à spécifier l'angle sur la ligne de commande et à appuyer sur la touche Entrée.
   remplacer la primitive par une copie en miroir	Tapez m (miroir) et appuyez sur la touche Entrée.

7. Lorsque vous avez placé et orienté la primitive comme il convient, appuyez sur la touche Entrée.

   Toutes les fonctions de modélisation de la primitive sont alors copiées dans votre composant personnalisé. Si les unités dans le dessin définissant la primitive ne concordent pas avec les unités du dessin de votre composant, le logiciel convertit également les unités. A présent, vous pouvez utiliser le modèle du composant comme si vous aviez créé manuellement toutes les fonctions.

   Dans les paramètres du modèle de votre composant, les descriptions des paramètres provenant d'une primitive incluent le nom de celle-ci. Cela permet de distinguer plus aisément les paramètres issus de primitives ou d'un ensemble de primitives et ceux issus de fonctions manuellement insérées dans le modèle du composant.

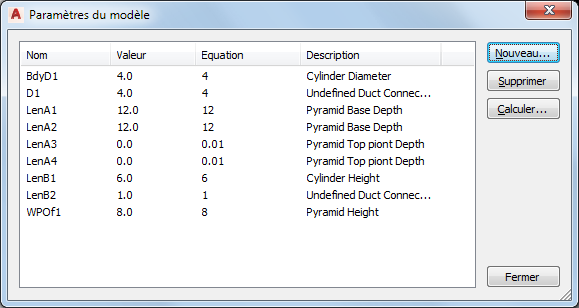

   Boîte de dialogue Paramètres du modèle
