Pour comprendre la relation entre les tailles de composant et les fichiers de définition de composant, il est important de connaître l'organisation des données de composant au sein des fichiers XML. Les données de composant stockées dans les fichiers de définition XML regroupent deux types de propriétés : les paramètres communs et les paramètres de taille.
Les paramètres communs sont les mêmes pour toutes les tailles de composant. Ils sont définis une fois pour chacune des familles de composants et sont communs à toutes les tailles de composant. Si vous modifiez un paramètre commun, celui-ci est mis à jour pour l'ensemble des tailles de composant. Les paramètres communs incluent le domaine, le type et le sous-type. Les exemples suivants illustrent les paramètres communs d'une taille de composant mécanique, électrique et de plomberie.
- Mécanique : les paramètres communs de la taille de composant Grille de ventilation à registre rectangulaire 6 x 4 pouces (150 x 100 mm) sont les suivants :
composant de gaine régulateur d'air grille de ventilation à registre rectangulaire
- Electrique : les paramètres communs à la taille de composant Grandes boîtes de sortie à 13 trous - Tube IRO 1 pouce (25 mm) sont les suivants :
composant de tube IRO boîte de dérivation boîte de sortie carrée
- Plomberie : les paramètres communs de la taille de composant Bouche d'évacuation rectangulaire 5 x 5 pouces (125 x 125 mm) sont les suivants :
composant de tuyauterie ligne de plomberie d'évacuation bouche d'évacuation rectangulaire
Les paramètres de taille incluent un jeu d'attributs de paramètre (par exemple, le nom, la description et les unités) et des valeurs de paramètre (par exemple, les cotes de taille et le type de matériau). Les paramètres de taille peuvent définir une ou plusieurs tailles de composant, suivant le type de stockage dans la famille de composants. Les différentes méthodes de stockage permettent de définir plusieurs tailles de paramètre à l'aide de différentes combinaisons de paramètres de taille.

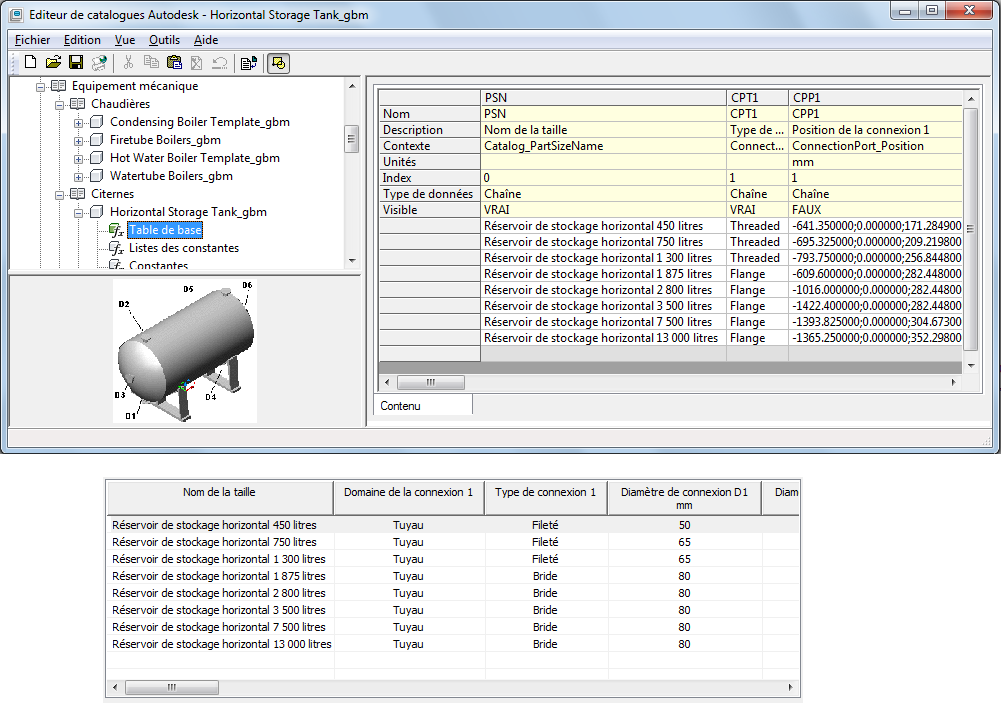

Affichage des tailles de composant dans l'éditeur de catalogues et dans le tableau des tailles de composant de la boîte de dialogue d'ajout
Attributs de paramètre de taille
Les attributs de paramètre sont définis par des listes de valeurs fixes et extensibles. Les valeurs d'attribut sont spécifiées automatiquement dans AutoCAD MEP et ne sont pas modifiables ; en revanche, lorsque vous ajoutez des paramètres de données personnalisées, vous devez spécifier les valeurs correspondantes manuellement. Les valeurs de données fixes ne peuvent pas être modifiées. Les valeurs de données extensibles peuvent être modifiées en fonction d'une liste de valeurs prédéfinies ou étendues de manière à correspondre aux valeurs personnalisées. Le tableau ci-dessous répertorie les attributs de paramètre permettant de définir les paramètres de taille.
| Attribut | Type de données | Exemples |
|---|---|---|
| Nom | Extensible | D1, A2, personnalisé |
| Description | Extensible | Diamètre D1, Angle A2, personnalisé |
| Contexte | Fixe | Diamètre de port de connexion, Angle de chemin |
| Index | Fixe | 0, 1, 2, 3 |
| Type de données | Fixe | Double, Entier, Booléen, Chaîne |
| Visible | Fixe | Vrai, Faux |
| Unités | Extensible | pouces, pieds, mm, m, degrés |
Types de stockage de paramètre de taille
Les paramètres de taille se divisent en quatre types de données, appelés types de stockage. Les différents types de stockage possèdent des caractéristiques uniques déterminant la définition des composants par les paramètres de taille.
- Table de base : stockent les différents paramètres dans une colonne distincte. Les lignes traversant plusieurs colonnes définissent les paramètres connexes d'une taille de composant spécifique. Toutes les colonnes de paramètre doivent posséder le même nombre de valeurs.
- Listes de constantes : stockent les différents paramètres sous forme de liste distincte et peuvent être combinées à d'autres listes de valeurs de manière à définir plusieurs tailles de composant. Chaque liste de paramètre fonctionne de manière indépendante et peut contenir un nombre infini de valeurs.
- Constantes. stockent les différents paramètres en tant que valeur distincte constante pour toutes les tailles de composant.
- Calculs. stockent les différents paramètres de composant dans une formule. Les valeurs des différents paramètres sont calculées en fonction des autres valeurs spécifiées pour la taille de composant.
