Cette procédure permet d'ajouter des connexions à une pièce à vues multiples paramétrique, en l'occurrence un régulateur d'air. En principe, une seule connexion est fixée sur les régulateurs d'air. Elle se trouve sur la face de dessus du diffuseur et permet la connexion à la gaine flexible.
- Pour créer la géométrie de connexion de la gaine flexible, cliquez avec le bouton droit de la souris sur Décalage du couvercle, puis choisissez Ajouter un profil
Circulaire dans le navigateur de composants. - Dans la zone de modélisation, à l'aide de la fonction d'accrochage aux objets, sélectionnez le point situé au centre de la face de dessus du diffuseur, entrez un rayon de 3" (76 mm) et appuyez sur la touche Entrée.

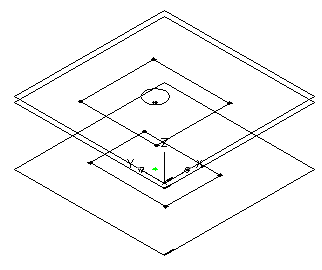

Un profil circulaire représentant la connexion de gaine flexible est créé, puis ajouté sous Décalage du couvercle dans le navigateur de composants.
Avertissement : La position de la première connexion insérée dans le modèle spécifie l'orientation de l'axe du composant à l'insertion. Si, par exemple, vous placez la première connexion sur un composant avec un vecteur perpendiculaire, la direction du vecteur définit l'orientation positive par rapport à l'axe X lorsqu'elle est insérée dans un dessin. - Dans le navigateur de composants, cliquez avec le bouton droit de la souris sur Modificateurs, puis choisissez Ajouter une extrusion et sélectionnez le profil circulaire.
La boîte de dialogue Modificateur d'extrusion s'affiche.
- Sous Terminaison, sélectionnez le type Borgne et entrez la distance 4" (102 mm). Cliquez sur OK.

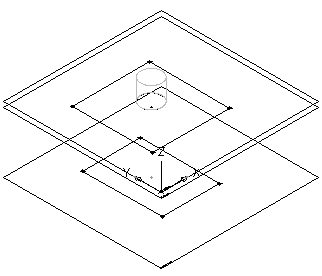

Un cylindre représentant la connexion gaine flexible est créé tandis qu'un deuxième modificateur d'extrusion est ajouté aux modificateurs dans le navigateur de composants.
- Pour ajouter une connexion, dans le navigateur de composants, cliquez avec le bouton droit de la souris sur Connexions, puis choisissez Ajouter une connexion.
Un message vous invite à sélectionner l'emplacement désiré de la connexion. En déplaçant le curseur dans la zone de modélisation, ce dernier s'accroche aux quatre emplacements possibles que sont la face supérieure et inférieure du diffuseur et le haut et le bas de la connexion gaine flexible.
- Sélectionnez le point situé au centre du haut de la connexion de gaine flexible et appuyez sur la touche Entrée pour accepter le numéro attribué par défaut à la connexion. Remarque : Les numéros attribués par défaut aux connexions vont en croissant dans l'ordre où les connexions ont été introduites dans le modèle. Ainsi, la première connexion prend le numéro 1, la deuxième le numéro 2, etc. Modélisez les connexions des pièces à vues multiples dans l'ordre qui vous plaît.
- Choisissez un emplacement situé au-dessus et à droite du modèle pour placer la cote correspondant au diamètre de la connexion de gaine flexible.

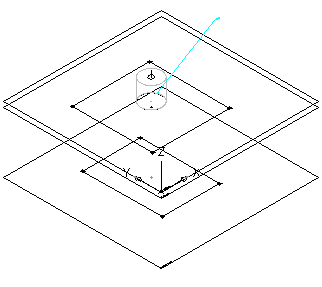

Une cote de diamètre (D1) est insérée dans le modèle et dans le dossier Paramètres du modèle du navigateur de composants tandis qu'une connexion apparaît sous Connexions.
- Pour définir le domaine et le type de la connexion, développez le dossier Connexions, cliquez avec le bouton droit de la souris sur la Connexion 1, puis choisissez Modifier dans le navigateur de composants.
La boîte de dialogue Propriétés de la connexion s'affiche.
- Sélectionnez le domaine dans la liste.
Les domaines de connexion disponibles sont liés à la forme spécifiée du modificateur auquel la connexion est reliée.
- Sélectionnez Par bandes dans la zone de liste déroulante Type.
Les types de connexion dépendent du domaine de connexion sélectionné.

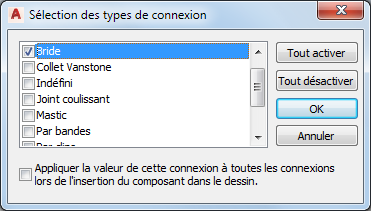

Boîte de dialogue Sélection des types de connexion
Remarque : Par défaut, les connexions sont de type indéfini. Ce type permet de créer la connexion appropriée pour tous les types de connexion à l'insertion dans un dessin. - Cliquez sur OK.
