Cette procédure permet de configurer un composant dans le but de déterminer le comportement d'une pièce à vues multiples paramétrique, en l'occurrence un régulateur d'air.
- Dans le navigateur des composants, développez le dossier Configuration du composant et spécifiiez la description, le type et le sous-type du composant. Remarque : Le domaine du composant, défini dans la boîte de dialogue Prise en main - Ecran du catalogue, est en lecture seule et n'est pas modifiable.
- Pour spécifier le type de composant, cliquez avec le bouton droit de la souris sur Indéfini, puis choisissez Modifier.
- Sélectionnez Régulateur d'air comme type de composant.
Les types prédéfinis dépendent du domaine de composant sélectionné.

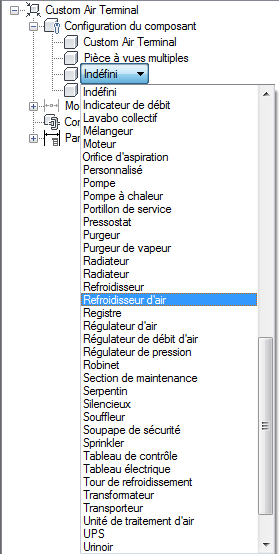

Exemple de navigateur de composant pour un régulateur d'air
- Pour indiquer le sous-type du composant, cliquez avec le bouton droit de la souris sur Indéfini, puis choisissez Modifier.
- Sélectionnez Diffuseur comme sous-type du composant.
La liste des sous-types prédéfinis est liée au type sélectionné.
Vous pouvez également entrer un nouveau sous-type.
