Après avoir attaché ou superposé une référence externe, vous pouvez définir un contour de délimitation afin d'afficher uniquement une partie du dessin Xréf.
La délimitation d'une Xréf est utile si vous voulez :
- Travailler avec un composant spécifique d'un plan d'étage architectural de grande taille
- Agrandir un composant spécifique d'un dessin de systèmes de construction (pour afficher la présentation détaillée d'une pièce électrique ou mécanique par exemple)
- Concevoir des documents de construction
- Améliorer la performance du dessin en ne chargeant qu'une partie du dessin Xréf
Pour délimiter une référence externe
- Cliquez sur
.
. - Sélectionnez une référence.
- A l'invite, choisissez Nouveau contour en appuyant sur la touche Entrée.
- Sélectionnez un contour de délimitation rectangulaire ou polygonal, puis spécifiez les coins ou les sommets du contour.
Le logiciel découpe l'image en fonction de la zone indiquée et masque la partie du dessin Xréf se trouvant à l'extérieur du contour de délimitation.

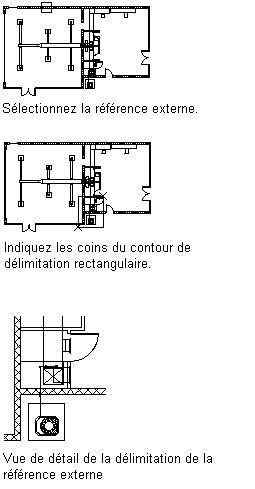

Délimitation d'une référence externe
Délimitation d'une référence externe
