Pour générer des nomenclatures de tableaux dans le dessin en cours à l'aide du gestionnaire de circuits

Vous pouvez générer automatiquement des nomenclatures de tableaux pour les dessins électriques.

Pour générer une nomenclature de tableaux dans le dessin en cours, vous pouvez utiliser l'outil Nomenclature de tableaux de la palette d'outils Equipement électrique. Vous pouvez également créer une nomenclature de tableaux à l'aide du gestionnaire de circuits.

Pour générer une nomenclature de tableaux dans le dessin en cours à l'aide du gestionnaire de circuits

  1. Cliquez sur l'onglet Analyse groupe de fonctions Equipements électriques Gestionnaire de circuits .
    Remarque : Vous pouvez aussi sélectionner un tableau de distribution et cliquer sur l'onglet Tableau de distribution groupe de fonctions Circuits Gestionnaire de circuits .

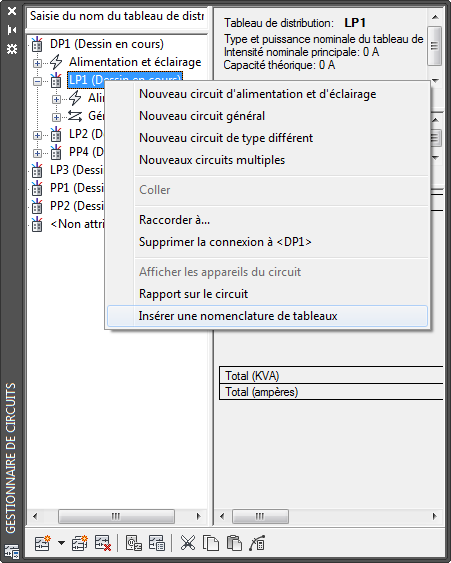

  2. Dans le volet gauche du gestionnaire de circuits, sélectionnez le nom d'un tableau de distribution, cliquez dessus avec le bouton droit de la souris, puis choisissez Insérer une nomenclature de tableaux.

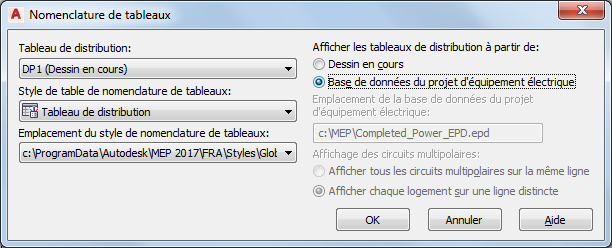

  3. Dans le champ Style de table de nomenclature de tableaux de la boîte de dialogue Nomenclature de tableaux, sélectionnez un style.

  4. Cliquez sur OK.
  5. Cliquez dans le dessin en cours pour placer la nomenclature de tableaux.
