Pour ajouter des cotes du modèle à une pièce à vues multiples paramétrique, cas d'un régulateur d'air

Cette procédure permet d'inscrire des cotes visant à définir la longueur et la largeur des faces du diffuseur, la hauteur du réducteur et la hauteur du couvercle reposant sur la trame de faux-plafond.

Conseil : Pour éviter la distorsion du modèle, commencez par insérer les cotes générales du modèle, puis les cotes spécifiques à la géométrie.

1. Dans le navigateur de composants, développez le dossier Modificateurs, cliquez avec le bouton droit de la souris sur chaque modificateur, puis choisissez Visible.

   Cela a pour effet de désactiver l'affichage des modificateurs dans la zone de modélisation afin de faciliter l'insertion des cotes dans les profils.

2. Pour ajouter la cote désignant la largeur de la face de dessus, cliquez avec le bouton droit de la souris sur Plan XY dans le navigateur de composant, puis choisissez Ajouter une coteDistance.
   Remarque : Pour les valeurs de paramètres de constantes, vous pouvez définir une cote de constante ou choisir de ne pas spécifier de cote et d'utiliser la valeur par défaut basée sur la taille réelle de la géométrie. Si aucune cote n'est définie, le paramètre et sa valeur ne s'affichent pas au cours de la sélection de la taille du composant.
3. Dans la zone de modélisation, sélectionnez les côtés supérieur gauche et inférieur droit de la face de dessus et précisez l'emplacement souhaité de la cote.

   Une cote de longueur (LenA1) est insérée dans le modèle et ajoutée sous Paramètres du modèle dans le navigateur de composants. La valeur LenA1 est une valeur par défaut basée sur la distance de la géométrie de la fonction et peut, à ce titre, être modifiée.

4. Pour ajouter la cote de longueur de la face de dessus, cliquez avec le bouton droit de la souris sur Plan XY, puis choisissez Ajouter une coteDistance perpendiculaire dans le navigateur de composants.
5. Dans la zone de modélisation, sélectionnez les côtés supérieur droit et inférieur gauche de la face de dessus de la géométrie et sélectionnez le bord supérieur gauche de la face de dessus de la ligne relative. Désignez l'endroit où vous voulez placer la cote et sélectionnez les coins supérieurs droits pour déterminer sa valeur.

   Une cote de longueur (LenA2) est insérée dans le modèle et ajoutée sous Paramètres du modèle dans le navigateur de composants. La valeur LenA2 est une valeur par défaut basée sur la distance de la géométrie de la fonction et peut, à ce titre, être modifiée.

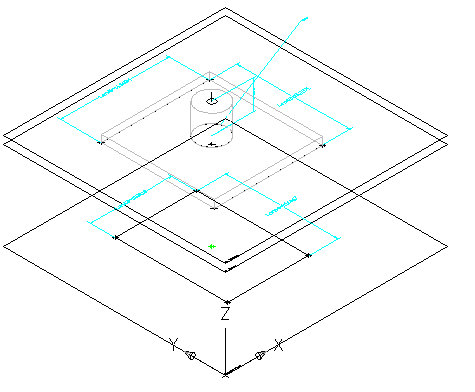

6. Recommencez les étapes 2 à 5 pour ajouter les cotes de largeur et de profondeur à la face de dessous.

   Les cotes de longueur (LenA3 et LenA4) sont insérées dans le modèle et ajoutées sous Paramètres du modèle dans le navigateur de composants. Les valeurs LenA3 et LenA4 sont des valeurs par défaut basées sur la distance de la géométrie des fonctions et peuvent, à ce titre, être modifiées.

7. Dans le navigateur de composants, cliquez avec le bouton droit de la souris sur chaque extrusion, puis choisissez Visible.

   Les modificateurs d'extrusion de la gaine flexible et du couvercle s'affichent dans la zone de modélisation.

8. Pour définir la longueur de connexion de la gaine flexible, cliquez avec le bouton droit de la souris sur Cotes du modèle, puis choisissez Ajouter une distance dans le navigateur de composants.
9. Dans la zone de modélisation, sélectionnez la fonction du modificateur d'extrusion de connexion de la gaine flexible et précisez l'endroit où placer la cote.

   Une cote de longueur (LenB1) est insérée dans le modèle et ajoutée sous Paramètres du modèle dans le navigateur de composants. La valeur LenB1 est une valeur par défaut basée sur la hauteur de la fonction et peut, à ce titre, être modifiée.



10. Pour définir une hauteur constante pour la longueur de la connexion de gaine flexible, développez Paramètres du modèle dans le navigateur de composants, cliquez avec le bouton droit de la souris sur LenB1, puis choisissez Modifier.

    La boîte de dialogue Paramètres du modèle s'affiche.

11. Cliquez deux fois sur la valeur d'équation associée à LenB1 (colonne Equation), entrez 4" (102 mm), puis cliquez sur Fermer.
12. Pour définir la hauteur du couvercle, cliquez avec le bouton droit de la souris sur Paramètres du modèle, puis sur WPOf2 et choisissez Modifier dans le navigateur de composants.

    La boîte de dialogue Paramètres du modèle s'affiche.

    Remarque : Créer un modificateur avec un type de terminaison de plan vous permet d'utiliser la distance séparant des plans de travail comme la longueur définie de la fonction du modificateur. Dans cette procédure, vous allez vous servir de la distance existant entre les plans de travail créés à l'insertion du couvercle comme cote de hauteur du couvercle.
13. Veillez à ce que la valeur d'équation associée à WPOf2 corresponde à 1" (25 mm).

    Si tel n'est pas le cas, cliquez deux fois dans la colonne Equation, ligne WPOf2 et tapez le nombre souhaité.

14. Cliquez sur Fermer.
