Une définition de classification contient un jeu de classifications (propriétés ou caractéristiques) appliquées à un ou plusieurs types d'objet. Par exemple, une classification d'état de construction peut contenir les classifications suivantes : Existant, Démo et Nouveau.
Vous pouvez créer des jeux d'affichage permettant d'afficher ou de masquer des objets en fonction de leurs classifications (par exemple, un jeu d'affichage permettant d'afficher uniquement les appareils définis en tant qu'appareils d'éclairage). La plupart des jeux d'affichage proposés dans le logiciel sont configurés de cette manière.
Les classifications permettent également de contrôler le contenu des nomenclatures en incluant :
- Uniquement les objets correspondant à des critères de classification spécifiques
- Les définitions de classifications
- Des informations supplémentaires provenant de jeux de propriétés que vous créez et associez à des classifications
La classification des appareils d'un dessin par type est une opération récurrente. AutoCAD MEP inclut donc une définition de classification de type d'appareil contenant les classifications des types d'appareil définis dans le logiciel.
Les définitions de classification appliquées aux appareils sont répertoriées dans l'onglet Classifications de chaque style d'appareil. Lors de la configuration d'un style d'appareil, cet onglet permet de spécifier les classifications de la définition de classification Type d'appareil et des définitions de classification personnalisées. La plupart des styles d'appareil proposés dans le logiciel spécifient une classification pour la définition de classification Type d'appareil.

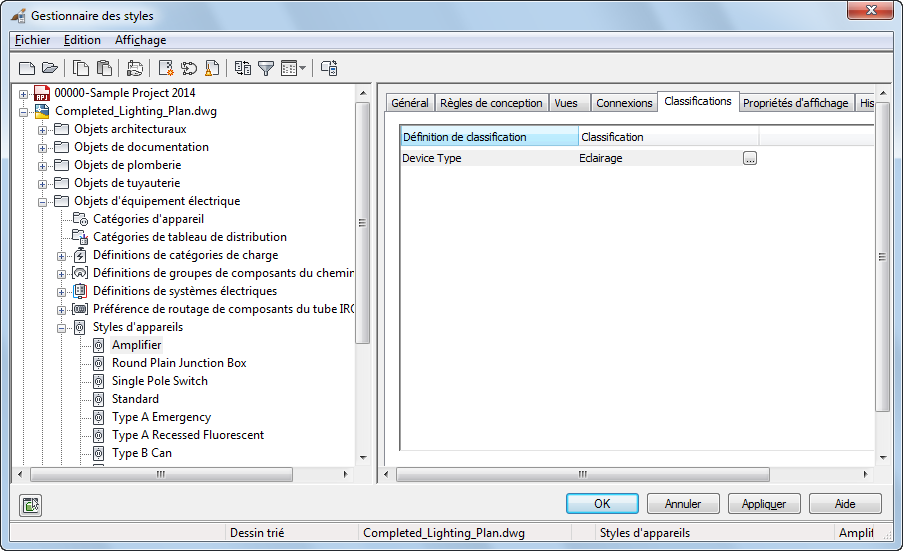

Onglet Classifications d'un style d'appareil encastré 12 x 24
Les appareils d'un dessin constituent des occurrences de style d'appareil. Dès lors, ils sont associés à une propriété pour chaque définition de classification dans le style d'appareil. L'onglet Données étendues de la palette des propriétés permet d'afficher ou de remplacer la classification d'un ou plusieurs appareils du dessin.

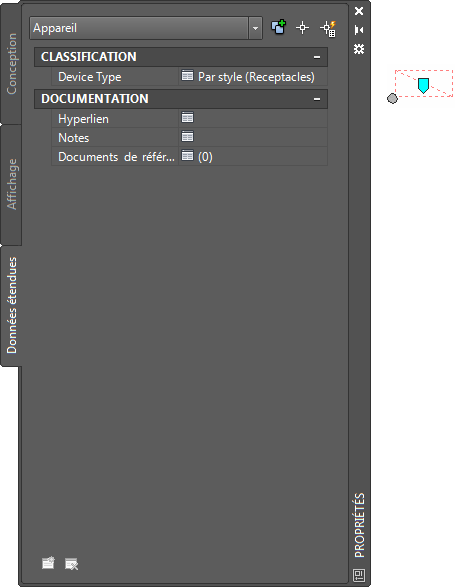

Palette des propriétés correspondant à un plafonnier encastré 12 x 24
Pour spécifier les classifications d'un style d'appareil
- Ouvrez le dessin contenant le style d'appareil à modifier.
- Dans l'espace de travail Equipement électrique, ouvrez le style de tableau de distribution en effectuant l'une des opérations suivantes :
- Cliquez sur
l'
.
Dans le volet gauche du gestionnaire des styles, développez Objets d'équipement électrique, puis Styles d'appareil et sélectionnez le style souhaité. - Dans le dessin, sélectionnez un appareil utilisant ce style, puis cliquez sur
l'
.
- Cliquez sur
l'
- Cliquez sur l'onglet Classifications.
- Spécifiez une classification pour la définition de classification Type d'appareil :
- Cliquez sur le bouton
situé en regard de la classification Type d'appareil. - Dans la boîte de dialogue Sélection d'une classification, sous Type d'appareil, sélectionnez une classification. Remarque : Conservez la valeur de classification du type d'appareil (identique à la valeur indiquée dans la liste déroulante Type), sauf si vous avez ajouté une classification personnalisée plus appropriée.
- Cliquez sur OK.
- Cliquez sur le bouton
- Effectuez la même procédure pour spécifier une classification pour les définitions de classification personnalisées.
