Vous pouvez ajouter des radiateurs à un dessin à l'aide des données d'un fichier XML produites par un programme de calcul des charges de chauffage tel que SOLAR COMPUTER Desktop. Le fichier XML contient un identifiant pour un ou plusieurs espaces dans le modèle. Chaque identifiant d'espace dans le fichier précède une liste des radiateurs devant être placés dans l'espace.
Pour ajouter de nouveaux radiateurs à un dessin à l'aide des données de calcul
- Dans l'espace de travail tuyauterie, cliquez sur l'
.

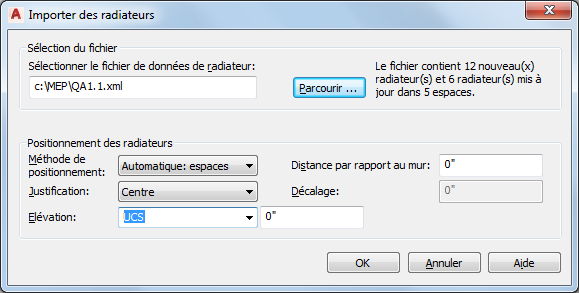

- Dans la boîte de dialogue Importer des radiateurs, sous Sélection du fichier, recherchez le fichier XML contenant les données de calcul importées et ouvrez-le.
- Pour la méthode de positionnement, sélectionnez l'une des options suivantes.
- Automatique: espaces
Le logiciel place le radiateur en appliquant des options de positionnement à une fenêtre et à son mur.
Le logiciel ajoute un radiateur au-dessous de chaque fenêtre de l'espace. Il fait coïncider la longueur des radiateurs de la liste avec la largeur des fenêtres de l'espace. Si la liste contient plus de radiateurs que de fenêtres disponibles dans un espace, le logiciel recentre par un zoom sur cet espace et vous invite à entrer deux pointe pour placer les radiateurs supplémentaires.
- Manuel: deux points
Les options de positionnement s'appliquent à la ligne définie par les points gauche et droit spécifiés.
Le logiciel recentre par un zoom sur l'espace en cours de traitement. Pour chaque radiateur de la liste, le logiciel vous demande de spécifier deux points pour le positionnement du radiateur dans l'espace.
- Automatique: espaces
- Spécifiez les options de positionnement suivantes pour les radiateurs :
Pour... Action... centrer chaque radiateur Choisissez Centre dans le champ Justification. décaler chaque radiateur par rapport au centre Choisissez Gauche ou Droite dans le champ Justification et entrez une valeur de distance dans le champ Décalage. placer chaque radiateur à une distance spécifique d'un mur Dans le champ Distance par rapport au mur, saisissez une valeur. - Dans le champ Elévation, spécifiez une élévation ou saisissez une valeur.
- Si le fichier XML spécifie un composant de radiateur qui n'existe pas, sélectionnez l'une des options suivantes dans la boîte de dialogue Composants de radiateur manquants :
- Créer des composants personnalisés : ajoute les composants de radiateur manquants au dessin en cours.
Le logiciel ne crée pas les composants dans le catalogue MvParts ou ne les rend pas accessibles pour une utilisation dans d'autres dessins. Vous pouvez référencer les radiateurs ajoutés pour des tâches comme la création de nomenclatures. Cependant, les modifications qu'il est possible de leur apporter sont limitées.
Remarque : Cliquez sur Toujours créer des composants personnalisés si vous souhaitez que cette boîte de dialogue ne s'affiche plus. - Annuler : met fin au traitement pour vous permettre de créer les composants de radiateur requis dans le catalogue MvParts, puis d'exécuter de nouveau la commande.
Vous pourrez alors utiliser les composants pour ce dessin ou d'autres dessins. (Reportez-vous à la rubrique Pour créer des composants de radiateur personnalisés).
- Créer des composants personnalisés : ajoute les composants de radiateur manquants au dessin en cours.
- Si le fichier contient plus de radiateurs que de fenêtres disponibles dans un espace, le logiciel recentre par un zoom sur cet espace. Suivez les invites et indiquez deux points afin de placer chaque radiateur.
