A propos des propriétés de base des tuyaux (mode de modification)

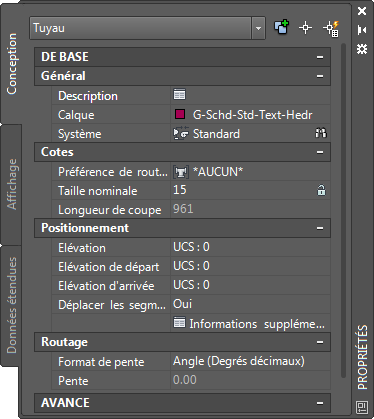

Définit les propriétés de l'onglet Conception de la palette des propriétés que vous utilisez afin de modifier le système de tuyauterie.

L'onglet Conception est divisé en deux sections : De base et Avancé.

Les propriétés de base sont développées par défaut. Les propriétés affichent la dernière valeur stockée.

Remarque : Dans les tableaux suivants, les propriétés relatives aux schémas de tuyauterie inclinés sont précédées d'un astérisque (*). Les propriétés relatives aux tuyaux flexibles sont précédées de deux astérisques (**) et ne sont disponibles qu'en cas d'ajout de tuyau flexible.

Général	Description
Description	Décrit l'objet (facultatif)
Calque	Spécifie le style de calque de l'objet sélectionné
Système	Spécifie la définition de système de l'objet sélectionné

Cotes	Description
Préférence de routage	Spécifie la préférence de routage de l'objet tuyau sélectionné
Taille nominale	Spécifie la taille de la préférence de routage de l'objet sélectionné.
Verrouillage de la taille	Permet d'éviter les modifications de la taille nominale lors de la modification du routage de tuyaux
Longueur de coupe	Spécifie la valeur rapportée de la longueur du tuyau

Position	Description
Elévation	Spécifie l'élévation de l'objet de tuyau
Elévation de départ Elévation d'arrivée	Spécifie l'élévation aux points de départ et d'arrivée du segment de tuyau Elévation de départ/arrivée sur la palette des propriétés
Déplacer les segments attachés	Permet de spécifier si les segments de tuyau attachés sont déplacés en cas de modification de l'emplacement du composant sélectionné (par défaut, Oui)
Informations supplémentaires	Cliquez sur pour ouvrir la fiche de travail Emplacement.

Routage	Description
*Format de pente	Affiche le format de pente actuel (non modifiable)
*Pente	Spécifie la valeur de pente du segment de tuyau actuel (non modifiable)
