Vous pouvez créer des catégories pour différents objets MEP (par exemple, des appareils, des tableaux de distribution, des symboles schématiques et des raccords de plomberie. La procédure suivante décrit la création d'une catégorie pour un style de raccord de plomberie.
Remarque : Cette procédure est similaire pour la création des autres types de catégories dans AutoCAD MEP.
Pour catégoriser les raccords de plomberie
- Cliquez sur
l'
.
- Développez le noeud Objets spécifique dans le volet gauche. Dans cet exemple, développez le noeud Objets de plomberie.

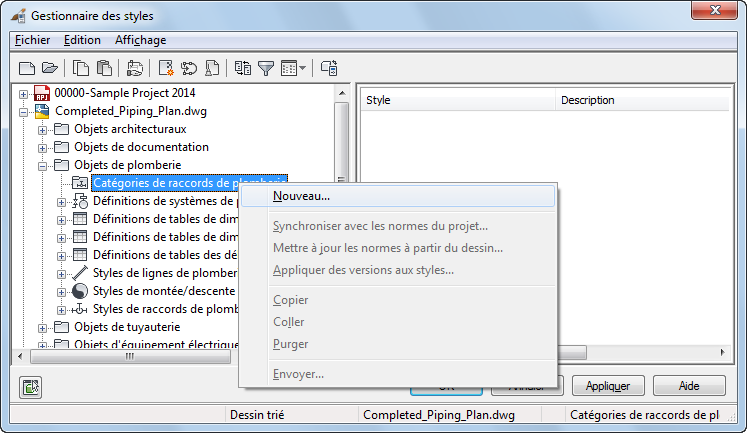

- Cliquez avec le bouton droit de la souris sur la catégorie souhaitée (en l'occurrence Catégories de raccords de plomberie). Cliquez ensuite sur Nouveau.
- Entrez un nom pour la nouvelle catégorie et appuyez sur la touche Entrée.
- Dans le volet droit, cliquez sur l'onglet Raccords de plomberie. Remarque : Le nom de l'onglet dépend directement de la catégorie sélectionnée précédemment. Dans cet exemple, cet onglet s'intitule Raccords de plomberie.
- Cliquez sur Ajouter pour ajouter un style à la nouvelle catégorie. Recommencez la procédure pour ajouter d'autres styles.
- Pour supprimer une catégorie, cliquez avec le bouton droit de la souris sur le nom de cette catégorie dans le volet gauche de la fenêtre, puis choisissez Purger. Remarque : La suppression d'une catégorie supprime également les références aux styles qu'elle contient. Les styles eux-mêmes ne sont pas supprimés.
