Cette procédure permet d'ajouter des connexions à une pièce à vues multiples paramétrique, en l'occurrence un réservoir vertical. Généralement, les réservoirs sont équipés de plusieurs connexions, une d'entrée et une de sortie. Dans cette procédure, vous trouverez les étapes à suivre pour insérer une connexion à l'entrée du réservoir vertical. Il est possible de réitérer cette procédure et d'apporter les ajustements appropriés afin d'insérer des connexions.
- Pour ajouter une connexion, dans le navigateur de composants, cliquez avec le bouton droit de la souris sur Connexions, puis choisissez Ajouter une connexion.
Un message vous invite à sélectionner l'emplacement désiré de la connexion. En déplaçant le curseur dans la zone de modélisation, ce dernier s'accroche aux quatre emplacements possibles pour la connexion : haut et bas du corps du réservoir et haut et bas du robinet.
- Sélectionnez le point situé au centre du haut du robinet et appuyez sur la touche Entrée pour accepter le numéro attribué par défaut à la connexion. Remarque : Les numéros attribués par défaut aux connexions vont en croissant dans l'ordre où les connexions ont été introduites dans le modèle. Ainsi, la première connexion prend le numéro 1, la deuxième le numéro 2, etc. Modélisez les connexions des pièces à vues multiples dans l'ordre qui vous plaît.
- Choisissez un emplacement situé au-dessus et à droite du modèle pour placer la cote correspondant au diamètre du robinet.

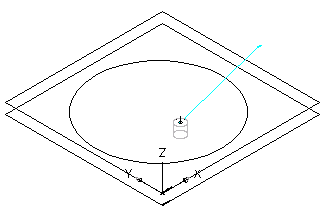

Une cote de diamètre (D1) est insérée dans le modèle et dans le dossier Paramètres du modèle du navigateur de composants tandis qu'une connexion apparaît sous Connexions.
Avertissement : La position de la première connexion insérée dans le modèle spécifie l'orientation de l'axe du composant à l'insertion. Si, par exemple, vous placez la première connexion sur un composant avec un vecteur perpendiculaire, la direction du vecteur définit l'orientation positive par rapport à l'axe X lorsqu'il est inséré dans un dessin. - Pour définir le domaine et le type de la connexion, développez le dossier Connexions, cliquez avec le bouton droit de la souris sur la Connexion 1, puis choisissez Modifier dans le navigateur de composants.
La boîte de dialogue Propriétés de la connexion s'affiche.
- Sélectionnez le domaine Tuyau dans la liste.
Les domaines de connexion disponibles sont liés à la forme spécifiée du modificateur auquel la connexion est reliée. Lorsque le domaine Tuyauterie est sélectionné, la propriété Type de système est disponible.
- Sélectionnez Fileté dans la zone de liste déroulante Type.
Les types de connexions dépendent du domaine de composant sélectionné.
Remarque : Par défaut, les connexions sont de type indéfini. Ce type permet de créer la connexion appropriée pour tous les types de connexion à l'insertion dans un dessin. - Sélectionnez Eau froide dans la zone de liste déroulante Type de système.
Les types de systèmes dépendent du domaine de connexion sélectionné.
