Pour ajouter des cotes du modèle à une pièce à vues multiples paramétrique, exemple d'une boîte de dérivation

Cette procédure permet d'inscrire des cotes visant à définir la longueur, la largeur et la profondeur d'une boîte de dérivation.

Conseil : Pour éviter la distorsion du modèle, commencez par insérer les cotes globales du modèle, puis les cotes spécifiques à la géométrie.

1. Pour définir la hauteur globale de la boîte de dérivation, cliquez avec le bouton droit de la souris sur Cotes du modèle, puis choisissez Ajouter une distance dans le navigateur de composants.
   Remarque : Pour les valeurs de paramètres de constantes, vous pouvez définir une cote de constante ou choisir de ne pas spécifier de cote et d'utiliser la valeur par défaut basée sur la taille réelle de la géométrie. Si aucune cote n'est définie, le paramètre et sa valeur ne s'affichent pas au cours de la sélection de la taille du composant.

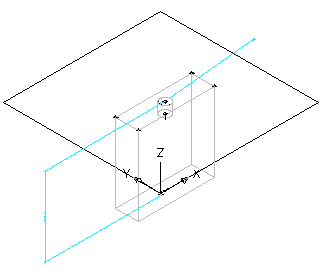

2. Dans la zone de modélisation, sélectionnez la fonction du modificateur d'extrusion de la boîte de dérivation et signalez l'endroit où placer la cote.

   Une cote de hauteur (LenB1) est insérée dans le modèle et ajoutée sous Paramètres du modèle dans le navigateur de composants. La valeur LenB1 est une valeur par défaut basée sur la distance d'extrusion de la fonction. A ce titre, elle est susceptible d'être modifiée.



3. Pour préciser la hauteur réelle de la boîte de dérivation, dans le navigateur de composants, développez Paramètres du modèle, cliquez avec le bouton droit de la souris sur LenB1, puis choisissez Modifier.

   La boîte de dialogue Paramètres du modèle s'affiche.

4. Cliquez deux fois sur la valeur d'équation associée à LenB1 (colonne Equation), entrez 4" (102 mm), puis cliquez sur Fermer.
5. Pour ajouter la cote décrivant la largeur de la boîte de dérivation, cliquez avec le bouton droit de la souris sur Plan XY dans le navigateur de composants, puis choisissez Ajouter une coteDistance horizontale.

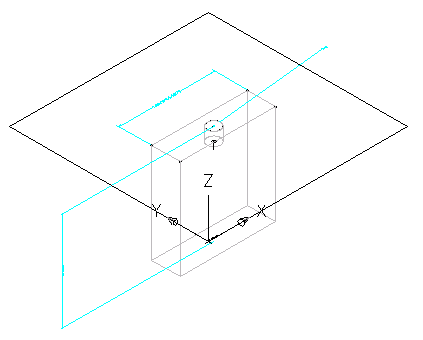

6. Dans la zone de modélisation, sélectionnez deux coins afin de préciser la largeur de la boîte de dérivation et choisissez l'endroit où placer la cote.
7. Sur la ligne de commande, entrez la valeur de la cote 4" (102 mm) et appuyez sur la touche Entrée.

   Une cote de longueur (LenA1) est insérée dans le modèle et ajoutée sous Paramètres du modèle dans le navigateur de composants. La valeur LenA1 est une valeur par défaut basée sur la distance de la géométrie de la fonction et peut, à ce titre, être modifiée.



8. Pour ajouter la cote définissant la profondeur de la boîte de dérivation, cliquez avec le bouton droit de la souris sur Plan XY dans le navigateur de composants, puis choisissez Ajouter une coteDistance verticale.
9. Dans la zone de modélisation, sélectionnez deux coins afin de préciser la profondeur de la boîte de dérivation et choisissez un endroit où placer la cote.
10. Sur la ligne de commande, entrez la valeur de la cote 2" (51 mm) et appuyez sur la touche Entrée.

    Une cote de longueur (LenA2) est insérée dans le modèle et ajoutée sous Paramètres du modèle dans le navigateur de composants. La valeur LenA2 est une valeur par défaut basée sur la distance de la géométrie de la fonction et peut, à ce titre, être modifiée.
