Cette procédure permet d'inscrire des cotes visant à définir la hauteur et le diamètre du corps du réservoir ainsi que la longueur du robinet du réservoir.
Conseil : Pour éviter la distorsion du modèle, commencez par insérer les cotes globales du modèle, puis les cotes spécifiques à la géométrie.
- Pour définir la cote de hauteur du corps du corps du réservoir, cliquez avec le bouton droit de la souris sur Cotes du modèle, puis choisissez Ajouter une distance dans le navigateur de composants. Remarque : Pour les valeurs de paramètres de constantes, vous pouvez définir une cote de constante ou choisir de ne pas spécifier de cote et d'utiliser la valeur par défaut basée sur la taille réelle de la géométrie. Si aucune cote n'est définie, le paramètre et sa valeur ne s'affichent pas au cours de la sélection de la taille du composant.
- Dans la zone de modélisation, sélectionnez le modificateur de corps et signalez l'endroit où placer la cote.

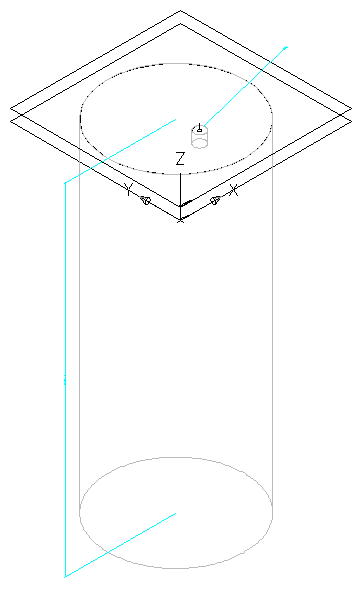

Une cote de longueur (LenB1) est insérée dans le modèle et ajoutée sous Paramètres du modèle dans le navigateur de composants. La valeur LenB1 spécifie la hauteur de l'extrusion représentant le corps du réservoir et peut, à ce titre, être modifiée.
- Pour préciser la longueur réelle du robinet, développez Paramètres du modèle, cliquez avec le bouton droit de la souris sur WPOf1, puis choisissez Modifier dans le navigateur de composants.
La boîte de dialogue Paramètres du modèle s'affiche.
Remarque : Créer un modificateur avec un type de terminaison de plan vous permet d'utiliser la distance séparant des plans de travail comme la longueur définie de la fonction du modificateur. Au cours de cette procédure, vous allez vous servir de la distance existant entre les plans de travail destinés à repérer le robinet comme cote de longueur du robinet. - Contrôlez que la valeur d'équation associée à WPOf1 corresponde à 2" (51 mm), puis cliquez sur Fermer.
Pour changer la valeur, il suffit de cliquer deux fois sur la valeur et de saisir le nombre souhaité.
