Exemple de porte-outil solide

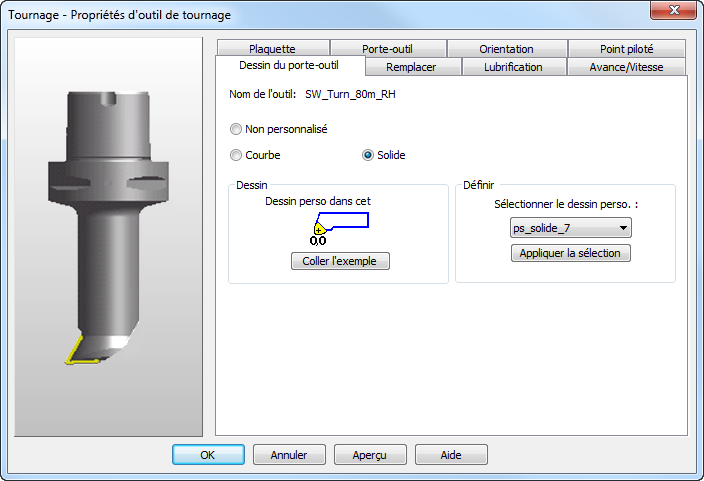

Voici un exemple de porte-outil de tournage dans FeatureCAM :

Pour utiliser un modèle solide pour définir précisément la forme du porte-outil :

Importez le modèle solide du porte-outil :
1. Sélectionnez Fichier > Importer dans le menu pour afficher la boite de dialogue Importer.
2. Sélectionnez le modèle solide dans la boite de dialogue Importer, puis cliquez sur Ouvrir.
3. Cliquez sur Annuler pour fermer la boite de dialogue Résultats d'importation.

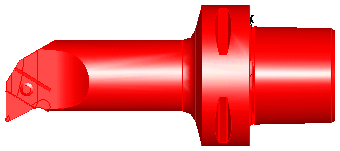

Dans cet exemple, un modèle solide *.x_t du porte-outil est utilisé :
Renommez, éventuellement, le solide dans l'arbre de construction :
1. Cliquez avec le bouton droit sur le solide dans l'arbre de construction et sélectionnez Renommer pour afficher la boite de dialogue Renommer l'objet.
2. Entrez un nouveau nom, puis cliquez sur OK.
Trouvez le point zéro du modèle solide du porte-outil :
1. Sélectionnez les deux faces qui pointent le point zéro par exemple :
2. Cliquez sur Masquer tout sauf la sélection dans le menu Masquer de la barre d'outils avancée. Seules les surfaces sélectionnées sont affichées dans la fenêtre graphique :
3. Sur la barre d'outils Géométrie, cliquez sur Ligne par 2 points et créez une ligne le long de l'arête de montage de chaque face, par exemple :
4. Sélectionnez les deux faces dans la fenêtre graphique, puis cliquez avec le bouton droit sur la sélection et sélectionnez Masquer la sélection dans le menu contextuel.
5. Cliquez sur Limiter/Etendre sur la barre d'outils Géométrie et utilisez l'outil Limiter/Etendre pour étendre les lignes jusqu'à ce qu'elles se croisent.
6. Cliquez sur Couper sur la barre d'outils Géométrie et utilisez l'outil Couper pour recouper les extrémités des lignes au-delà des intersections :

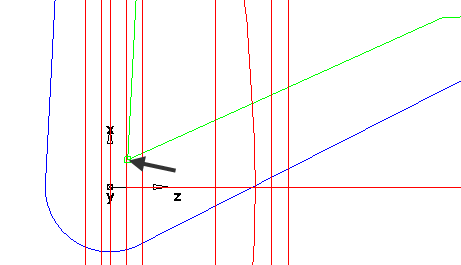

  L'intersection est le point zéro que vous pouvez utiliser pour positionner le porte-outil :
Créez un point de référence auquel déplacer le porte-outil :

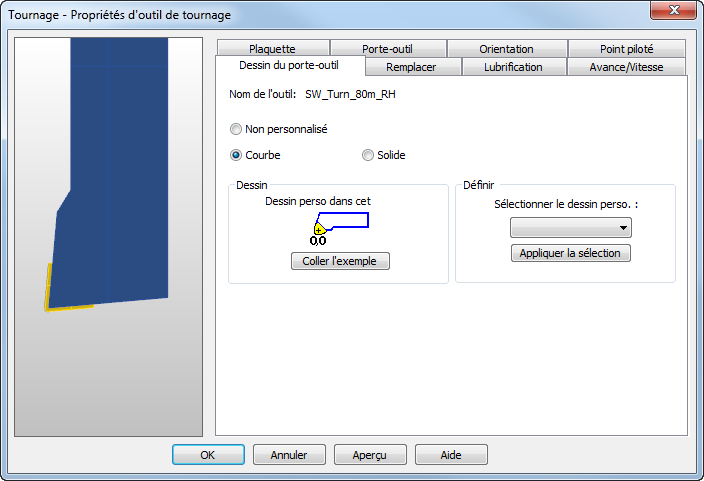

1. Dans l'onglet Dessin du porte-outil de la boite de dialogue des propriétés de l'outil, sélectionnez Courbe, puis cliquez sur Coller l'exemple :

  Une courbe est créée dans la fenêtre graphique.
2. Cliquez sur Afficher tous les solides dans le menu Afficher de la barre d'outils avancée .
3. Cliquez sur Ne plus rien ombrer sur la barre d'outils Mode d'affichage.
  Un contour du solide est affiché dans la fenêtre graphique :
4. Sélectionnez le porte-outil solide dans l'arbre de construction.
5. Sélectionnez Accueil > Sélection & édition > Transformer pour afficher la boite de dialogue Transformation.

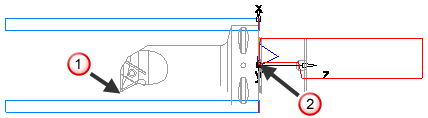

6. Sélectionnez Translation et Déplacer et dans Distance entre 2 points, cliquez sur De Choisir position et sélectionnez le point zéro que vous avez dessiné plus tôt dans la fenêtre graphique :
7. Cliquez sur A: Choisir position et sélectionnez le point zéro de la courbe de porte-outil collée dans la fenêtre graphique :

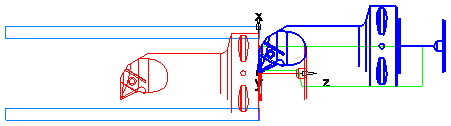

8. Cliquez sur Aperçu pour afficher un aperçu du nouvel emplacement du porte-outil solide dans la fenêtre graphique. L'aperçu est affiché en bleu :
9. Cliquez sur OK pour accepter le nouvel emplacement et fermer la boite de dialogue Transformation.
Utilisez l'outil de transformation pour déplacer le point zéro du porte-outil solide au point zéro de la courbe de porte-outil collée :
1. Sélectionnez le porte-outil solide dans l'arbre de construction.
2. Sélectionnez Accueil > Sélection & édition > Transformer pour afficher la boite de dialogue Transformation.
3. Sélectionnez Translation et Déplacer et dans Distance entre 2 points, cliquez sur De Choisir position et sélectionnez le point zéro que vous avez dessiné plus tôt dans la fenêtre graphique :
4. Cliquez sur A: Choisir position et sélectionnez le point zéro de la courbe de porte-outil collée dans la fenêtre graphique :
5. Cliquez sur Aperçu pour afficher un aperçu du nouvel emplacement du porte-outil solide dans la fenêtre graphique. L'aperçu est affiché en bleu :
6. Cliquez sur OK pour accepter le nouvel emplacement et fermer la boite de dialogue Transformation.

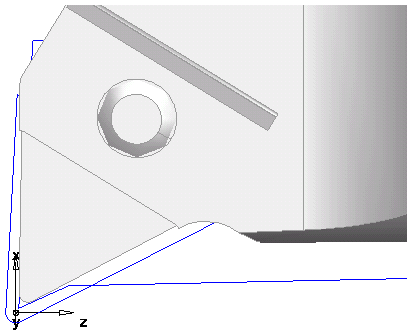

Cliquez sur Ombrage sur la barre d'outils Standard :
Sélectionnez la courbe de porte-outil que vous avez collé plus tôt et appuyez sur la touche Suppr pour l'effacer.

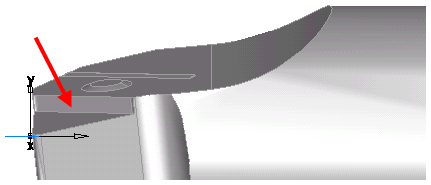

Si vous regardez le porte-outil depuis le dessus, il y a un renfoncement où la plaquette est située.
Vous devez prendre en compte ce renfoncement pour réaliser une simulation précise. Pour ce faire :

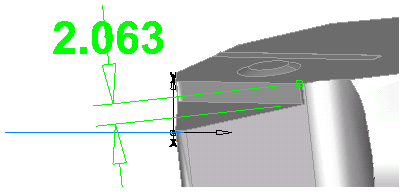

1. Utilisez l'outil de cotation linéaire, créez une mesure de la profondeur de la cavité :

  Dans cet exemple, elle est d'environ 2mm.
2. Sélectionnez le porte-outil solide dans l'arbre de construction.
3. Sélectionnez Accueil > Sélection & édition > Transformer pour afficher la boite de dialogue Transformation.
4. Dans la section Distance XYZ, entrez 0 pour X, -2 pour Y et 0 pour Z pour déplacer le porte-outil de 2 mm dans la direction de Y.
5. Cliquez sur OK.
  Le porte-outil solide est maintenant dans la bonne position.

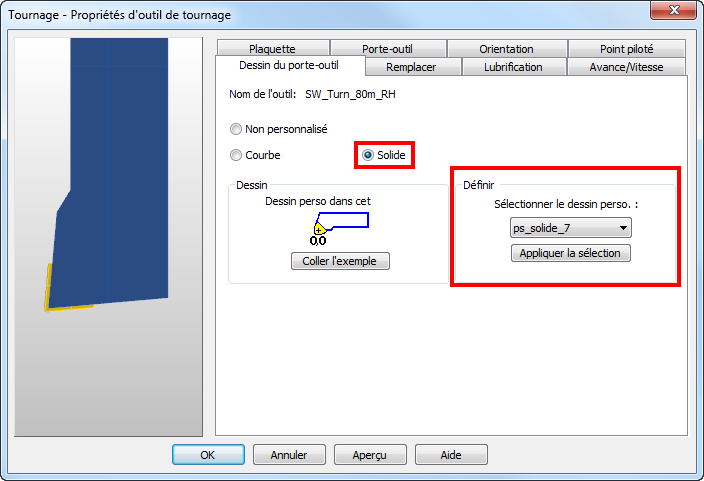

6. Dans l'onglet Dessin de porte-outil de la boite de dialogue de propriétés de l'outil, sélectionnez Solide, puis sélectionnez le solide dans la liste Sélectionner le dessin perso.
7. Cliquez sur Appliquer la sélection.
8. Le porte-outil solide est affiché dans la fenêtre aperçu dans l'onglet ensuite vous pourrez voir la position de la plaquette relative au porte-outil :
9. Cliquez sur OK pour accepter le porte-outil.

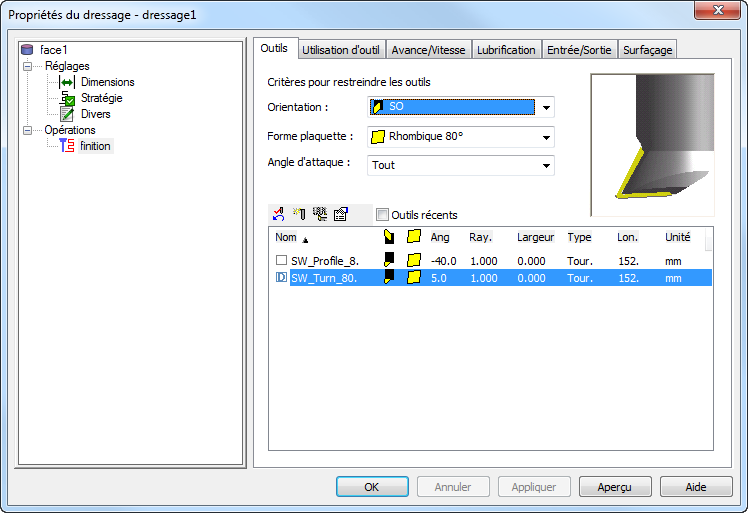

  L'aperçu de l'onglet Outils est mis à jour :
10. Cliquez sur OK pour continuer.
Définissez le solide en tant que porte-outil pour l'outil :
1. Dans l'onglet Dessin de porte-outil de la boite de dialogue de propriétés de l'outil, sélectionnez Solide, puis sélectionnez le solide dans la liste Sélectionner le dessin perso..
2. Cliquez sur Appliquer la sélection.
3. Le porte-outil solide est affiché dans la fenêtre aperçu dans l'onglet ensuite vous pourrez voir la position de la plaquette relative au porte-outil :
4. Cliquez sur OK pour accepter le porte-outil.
  L'aperçu de l'onglet Outils est mis à jour :
5. Cliquez sur OK pour continuer.
Masquez le solide importé et afficher le solide.
Lancez une simulation 3D. Le modèle solide que vous importez est maintenant utilisé en tant que porte-outil et la simulation est plus efficace :
