Quand vous créez la géométrie, vous pouvez entrer des coordonnées de point directement sur la barre d'édition de feature/géométrie.
Cette méthode est exacte mais toujours pratique ou faisable. Vous pouvez également choisir des points directement à l'écran avec la souris, bien que cette méthode puisse être moins précise.
Pour augmenter la précision du dessin, FeatureCAM utilise les fonctionnalités d'accrochage et de grille. La grille est un ensemble de points uniformément espacés qui sert de référence visuelle de distance. L'accrochage est un ensemble de points invisibles uniformément espacés qui restreint les points que vous pouvez choisir avec le curseur et par conséquent, vous aide à positionner des lignes, des points ou des formes plus précises. Pour contrôler comment le curseur s'accroche, utilisez les modes d'accrochage. L'accrochage à la grille est le mode le plus commun et vous permet de vous accrocher à un point sur un système de coordonnées qui est disposées sur le brut. Le plan de la grille pivote avec le plan d'affichage : en vue de face ou de derrière, la grille est sur le plan X, en vue de droite ou de gauche, la grille es sur le plan Y et en vue de dessus ou de dessous, la grille est sur le plan Z. La procédure ci-dessous vous permet d'ajuster la taille de la grille.
Pour ajuster la grille :

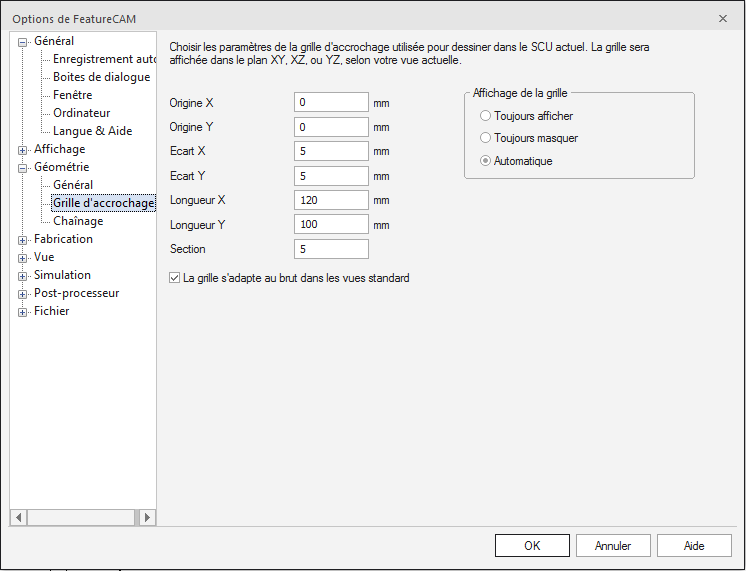

- Sélectionnez la page Options > Géométrie > Grilles d'accrochage
- Entrez les coordonnées de grille.
- Dans le champ Section, entrez le nombre de segments avec le lequel diviser la géométrie ouverte lors de l'accrochage aux sections.
- Pour redessiner la grille lors d'un changement de vue, sélectionnez l'option La grille s'adapte au brut dans les vues standard.
- Choisissez l'option d'affichage de la grille :
Toujours afficher affiche la grille même si vous avez désactivé l'accrochage à la grille.
Toujours masquer masque la grille même si vous avez activé l'accrochage à la grille.
Automatique affiche la grille uniquement quand vous vous accrochez à la grille.
- Cliquez sur OK.
