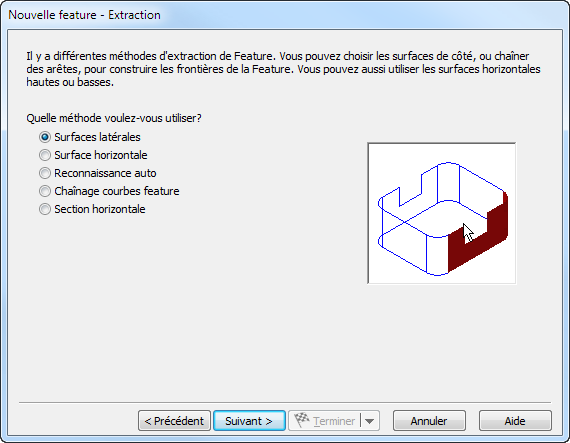

Utilisez la page Extraction de feature de l'assistant de nouvelle feature pour sélectionner la méthode que vous voulez utiliser pour reconnaître les features depuis un modèle solide.
Sélectionnez une méthode de reconnaissance de feature :
- Sélect. surfaces latérales — Sélectionnez les surfaces qui représentent les côtés de la feature, comme les parois d'une poche.
- Surface horizontale — Sélectionnez une surface horizontale qui représente la forme de la feature, comme le fond d'une poche ou le dessus d'un bossage.
- Reconnaissance automatique — Reconnaissez automatiquement les features.
Pour créer toutes les features reconnues à la même hauteur, sélectionnez Forcer même hauteur Z et entrez une élévation pour spécifier la hauteur à laquelle vous voulez créer les features.
- Chaînage courbes feature — Sélectionnez des courbes depuis une solide pour définir la forme de la feature.
Entrez un angle de paroi pour créer une dépouille sur les parois de la feature.
Entrez une élévation pour créer la feature à une hauteur différente des courbes que vous avez sélectionné.
- Section horizontale — Créez des features depuis une tranche-Z à travers un solide.
Entrez l'élévation à laquelle vous voulez créer les features.
L'image sur la droite de la boite de dialogue affiche un exemple de la méthode de reconnaissance sélectionnée.
