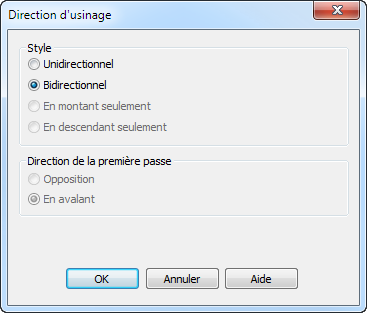

Utilisez la boite de dialogue Direction d'usinage pour contrôler la direction de coupe de l'outil quand vous usinez des features de fraisage surfacique. Différentes options sont disponibles pour différentes techniques de parcours d'outils.
Pour afficher la boite de dialogue Direction d'usinage, cliquez sur le bouton Direction dans l'onglet Fraisage d'une feature de fraisage surfacique.
Options de style
- Unidirectionnel — Les parcours d'outils vont dans une seule direction. Pour les parcours d'outils Tranche-Z, les paramètres de fraisage en opposition/en avalant contrôlent la direction. Pour les autres parcours d'outils, les paramètres décroissant/croissant contrôlent la direction.
- Bidirectionnel — Si actif, les paramètres décroissant ou croissant contrôlent la direction d'usinage de la première passe.
- En montant seulement — Décompose les parcours d'outils en segments qui augmentent en Z. Si cette option est sélectionnée, tous les paramètres de direction sont grisés parce que En montant seulement détermine complètement la direction d'usinage.
- En descendant seulement — Décompose les parcours d'outils en segments qui diminuent en Z. Si cette option est sélectionnée, tous les paramètres de direction sont grisés parce que En descendant seulement détermine complètement la direction d'usinage.
Direction
- Opposition — S'applique uniquement à Tranche-Z avec Unidirectionnel. L'outil pivote par rapport à la direction d'usinage.
- En avalant — S'applique uniquement à Tranche-Z avec Unidirectionnel. Si En avalant est défini, l'outil pivote dans la direction d'usinage.
- Décroissant — Force la découpe à diminuer dans sa direction principale. Pour les opération parallèle à X, l'outil démarre à sa valeur X maximale et usine en direction négative.
- Croissant — Force la découpe à augmenter dans sa direction principale. Pour les opérations parallèle à X, l'outil démarre à sa valeur X minimale (ou valeur Y pour parallèle à Y) et usine dans la direction positive.
Si Unidirectionnel est défini, les options Croissant et Décroissant n'affectent que la direction de la première passe. Pour le fraisage en spirale, utiliser Décroissant/Croissant pour passer d'un parcours en sens horaire à un parcours en sens trigo, et vice versa. Pour la reprise bitangente, les options Décroissant/Croissant bascule la direction d'usinage. Pour le fraisage radial, utiliser Décroissant/Croissant pour faire basculer le tri horaire et trigo de chaque passe radiale autour du centre. Pour le fraisage parallèle, définir l'angle parallèle à 180 pour usiner à partir de l'extrémité opposée de la pièce.
Coin de départ
Choisir le coin de départ pour les passes parallèles parmi En bas à gauche, En bas à droite, En haut à gauche et En haut à droite. Ces termes sont relatifs à la vue de dessus de la pièce.
