Positionnement des features
Quand vous créez des pièces de 4ème axe indexé ou de tournage/fraisage, sur la page Emplacement de l'assistant de feature, il y a une option pour le positionnement, appelée Radial autour axe X (ou Radial autour axe Y si vous avez indexé autour de Y). Utilisez cette méthode de positionnement de features de 4ème axe, sauf si vous voulez créer des repères sur chaque face que vous voulez usiner. Utilisez les dimensions d'angle et de rayon pour orienter la feature sur la bonne face.
Dans le cas d'un indexage autour de l'axe X, la coordonnée de X peut se déplacer le long de l'axe X et celle de Y peut déplacer la feature perpendiculairement à cette direction.
Dans le cas d'un indexage autour de l'axe Y, la coordonnée Y peut se déplacer le long de l'axe Y et celle de X peut déplacer la feature perpendiculairement à cette direction.
Positionnement du brut
Souvent, le repère initial de pièce est positionné au même endroit que l'axe du brut.
Vous pouvez positionner l'axe du repère à n'importe quel point pratique pour localiser l'origine de la pièce, mais vous devez déplacer le brut afin que l'axe du brut soit placé au centre de rotation de l'indexeur. Vous faites ceci dans la boite de dialogue des propriétés du brut :

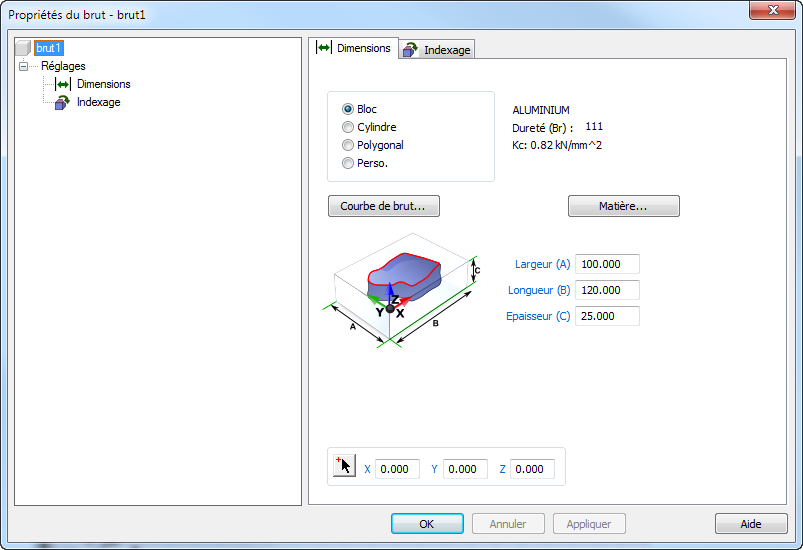

- Ouvrez la boite de dialogue Propriétés du brut en sélectionnant le brut de l'arbre de construction puis en sélectionnant Propriétés dans le menu contextuel.
La boite de dialogue Propriétés du brut s'affiche.
- Dans l'onglet Dimensions, ajustez les coordonnées X, Y et Z pour déplacer le brut. Dans l'exemple si dessous, il est supposé que le centre du brut est aligné avec l'axe de l'indexeur. Le brut est déplacé d'une valeur négative sur Y égale à la moitié de la largeur du brut et d'une valeur positive sur Z égale à la moitié de l'épaisseur du brut.
- Cliquez sur Appliquer pour voir le résultat.
- Cliquez sur OK une fois que le brut a été déplacé correctement.
