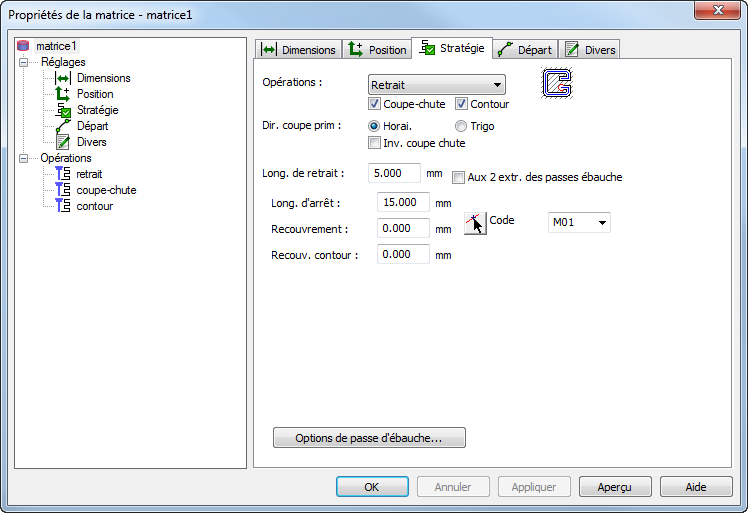

Vous pouvez utiliser l'onglet Stratégie de la boite de dialogue de propriétés de feature d'électro-érosion pour éditer les attributs de stratégie d'une feature d'électro-érosion.
Opérations — Choisissez quelle opération vous voulez pour la feature.
Direction coupe/décalage primaire
Longueur de retrait — Entrez la distance à laquelle le fil se retire de la pièce à la fin d'une opération.
Aux 2 extr. des passes ébauche — Activez cette option pour appliquer la longueur de retrait aux deux extrémités des passes d'ébauche. (Le fil ne retourne pas au point de départ à une extrémité.)
Enchaînement — Entrez la valeur d'enchaînement entre les passes pour les opérations de poche et zigzag.
Surépaisseur de finition — Ceci est la quantité de matière laissée après une passe de poche ou zigzag. Même si une passe de nettoyage est utilisée, la surépaisseur de finition subsiste.
Angle de coupe — Cela définit l'angle de découpe pour une opération zigzag.
Passe de nettoyage — Activez cette option pour créer une coupe de finition à la fin d'une opération Zigzag.
Le contournage est découpé avec un parcours de finition de contour parallèle pour retirer toute arête rugueuse laissée par l'enchaînement entre les passes.
- Passe de nettoyage
Code d'arrêt — Pour les opérations de stop vous pouvez choisir parmi :
- M00 est l'arrête de programme. Cet arrêt est toujours effectué.
- M01 est un arrêt de programme optionnel. Il y a un réglage sur la machine-outil pour observer ou sauter ces arrêts.
Longueur d'arrêt — Entrez la distance de la position finale du contour normal à l'arrêt inséré ou à la position finale.
Recouvrement — Entrez la distance à laquelle la position finale du contour normal est recouverte pour les opérations de stop et de coupe-chute.
Recouvrement de contour — Ceci est utilisé uniquement pour l'opération de contour. Il s'agit de la distance à laquelle l'opération de contour est recouverte.
Brut total — Cela s'applique aux opérations de poche et zigzag.
La segmentation est pour l'électro-érosion 4-axes.Tous les arcs sont convertis en petits segments. Ce paramètre contrôle avec quelle finesse les arcs sont convertis en lignes. Plus le nombre est petit, plus les arcs seront divisées.
Garder le fil vertical au retrait — Ceci conserve le fil en position verticale après les options de retrait et coupe-chute pour les features 4-axes.
L'exemple suivant montre la fin d'une opération de retrait avec Garder le fil vertical au retrait sélectionné :
Ceci est le même exemple avec Garder le fil vertical au retrait désélectionné :
Bouton Option passe ébauche
