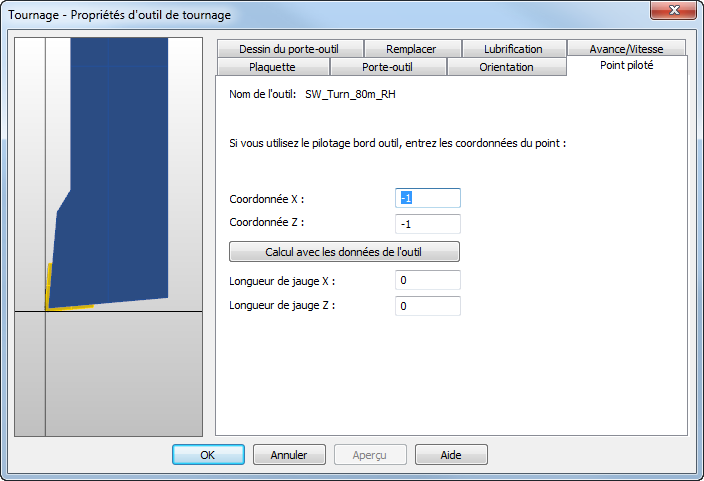

Dans l'onglet Point piloté (point de programme), vous définissez le point de la plaquette qui est programmé. Vous pouvez définir les la coordonné X et la coordonnée Z.
Cliquez sur l'image d'aperçu d'un outil pour la déplacer ou zoomer. L'orientation de l'aperçu est déterminée par les réglages dans l'onglet Machine de la boite de dialogue Options d'affichage. Cliquez avec le bouton droit sur l'image pour accéder au menu contextuel.
Nom — Spécifie le nom de l'outil actuel.
Centre plaquette — Si la coordonnée X et la coordonnée Z sont toutes les deux définies à 0,0, alors le centre de l'arc de pointe est programmé. Dans ce cas, il est prévu que vous effectuiez une compensation de rayon de plaquette sur la machine-outil.
Bord plaquette — Pour effectuer une compensation de rayon de plaquette dans FeatureCAM, définissez la coordonnée X et la coordonnée Z aux valeurs de compensation de rayon fournies avec l'outil.

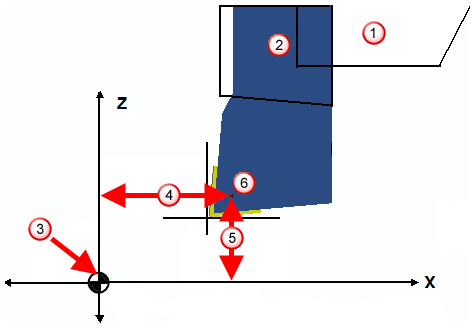

Longueur de jauge X/Z — Ceci est la distance entre le point piloté de l'outil et l'origine programme pièce dans les directions X et Z, quand l'outil est en position de parc/changement d'outil.
|
|
|
Tourelle
Porte-outil
Origine (0,0)/Origine programme pièce
Longueur de jauge X
Longueur de jauge Z
Point piloté outil
La longueur de jauge X correspond au mot réservé <X-PRESET> dans XBUILD.
La longueur de jauge Z correspond au mot réservé <Z-PRESET> dans XBUILD.
