Création d'une représentation 3D à partir d'un équipement 2D

Cette rubrique présente deux méthodes différentes permettant de créer une représentation 3D à partir d'un équipement de bloc 2D : par extrusion à partir d'un bloc 2D ou par association d'un modèle 3D. Ces deux procédures sont réalisées à l'aide de l'option de menu Représentation 3D disponible dans le groupe de fonctions Auteur de l'onglet Générateur d'équipement. Une fois que le modèle 3D est associé au bloc, il peut être importé et positionné selon l'orientation qui convient.

Pour placer un composant 3D sur un sol d'usine tout en respectant l'orientation qui convient, vous devez définir une surface de guidage.

Accès à la boîte de dialogue Représentation 3D

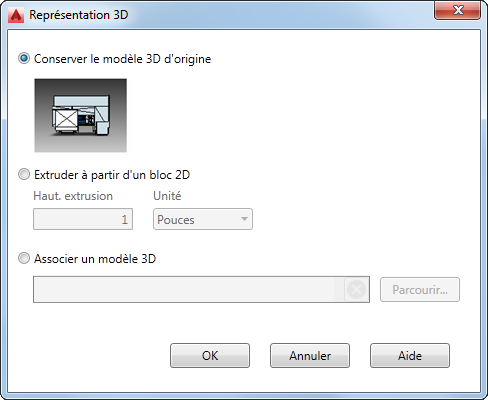

Dans l'onglet Générateur d'équipement, groupe de fonctions Auteur, cliquez sur Représentation 3D pour ouvrir la boîte de dialogue Représentation 3D.

Remarque : L'option Conserver le modèle 3D d'origine s'affiche uniquement si vous avez précédemment associé un modèle 3D à l'équipement et si vous êtes en mode d'édition. Vous pouvez conserver l'association d'origine ou en créer une en sélectionnant l'option Associer un modèle 3D.

Extrusion à partir d'un bloc 2D

Cette méthode vous permet d'entrer une valeur d'extrusion dans la zone de texte Hauteur d'extrusion et de sélectionner le système d'unités de votre choix dans le menu déroulant Unité. Gardez à l'esprit que la valeur d'extrusion que vous indiquez s'applique à l'ensemble du bloc.

Remarque : Les objets sont extrudés en fonction de leur bloc de contour, et non de leur contour. Pour générer une extrusion à partir d'une arête de délimitation et non plus une zone de délimitation, la valeur de la clé de registre UseBlockGeometryFor2dPublish doit passer de 0 à 1. La clé se trouve à l'emplacement de registre suivant : HKEY_LOCAL_MACHINE\SOFTWARE\Autodesk\Factory Design\R21. Vous devez faire preuve d'une extrême prudence lors de la modification de cette clé de registre.

Association d'un modèle 3D

1. Cette option vous permet de sélectionner un modèle 3D externe afin de représenter l'équipement du bloc. Cliquez sur le bouton Parcourir pour accéder à la boîte de dialogue Choisir un modèle 3D, puis sélectionnez le modèle que vous souhaitez associer. Les formats de CAO suivants sont pris en charge :
   • Fichiers STEP (.step, .stp)
   • Fichiers IGES (.igs, .iges)
   • Fichiers NX (.prt)
   • Fichiers SolidWorks (.prt, .sldprt, .asm, .sldasm)
   • Pro/ENGINEER (.prt, .asm, .g, .neu)
   • CATIA V5 (.CATPart, .CATProduct)
   • Fichiers JT (.jt)
   • DWG 3D (.dwg)
   • Fichiers Inventor (.ipt, .iam)
   • Fichiers Navisworks (.nwd)
     Remarque : Lorsqu'un fichier Navisworks est sélectionné en tant que représentation 3D, une représentation 2D est utilisée dans Inventor.
2. Une fois le modèle sélectionné, une coche verte apparaît dans la colonne Association 3D de la boîte de dialogue Navigateur de blocs pour confirmer que l'association a bien été effectuée.

Validation et orientation de la représentation 3D

Une fois le modèle 3D associé au bloc 2D, vous pouvez importer le modèle dans la présentation, l'orienter correctement et spécifier une surface de guidage.

1. Dans l'onglet Générateur d'équipement, groupe de fonctions Définir l'orientation, cliquez sur Valider le modèle 3D .

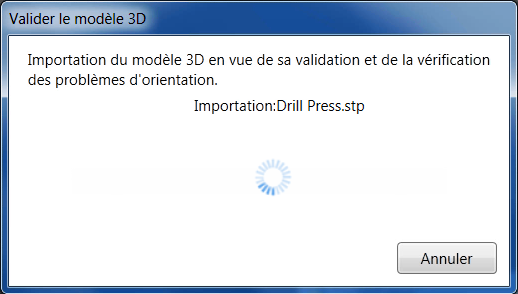

2. La boîte de dialogue Valider le modèle 3D s'ouvre et affiche le message suivant lors de l'importation du modèle 3D dans la présentation.

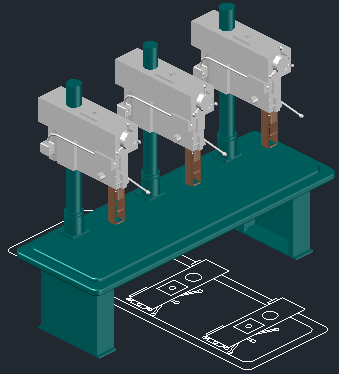

3. Le modèle 3D est placé sur le bloc 2D dans la fenêtre graphique. Dans l'image ci-dessous, vous pouvez remarquer que l'orientation du modèle ne correspond pas à celle du bloc.




4. L'onglet Définir l'orientation de la barre d'outils du ruban devient actif et propose les commandes Déplacer et Rotation de sorte que vous puissiez faire correspondre l'orientation du modèle avec celle du bloc.







   Conseil : Utilisez les accrochages aux objets pour orienter plus précisément le modèle sur le bloc.

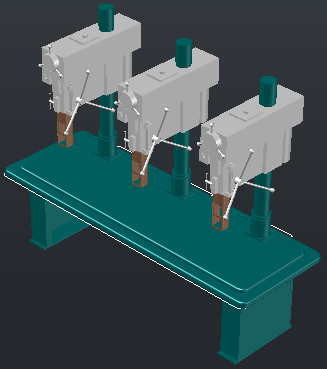

   Le modèle est affiché avec une orientation correcte par rapport à celle du bloc dans l'image suivante :








5. A présent que le modèle est correctement orienté, vous devez définir sa surface de guidage. Cette dernière oriente le composant de sorte qu'il soit placé sur le sol. Cliquez sur Surface de guidage dans l'onglet Définir l'orientation et utilisez le ViewCube pour faire pivoter la vue et faciliter ainsi l'accès à la surface de guidage souhaitée.

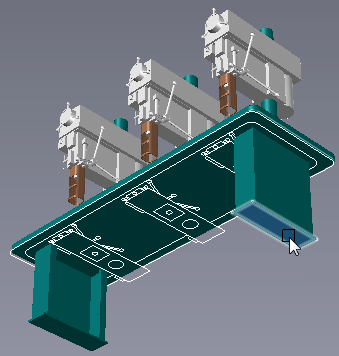

   Dans l'image ci-dessous, la vue a été pivotée et la surface de guidage est sélectionnée.








6. Si nécessaire, vous pouvez apporter des ajustements supplémentaires au bloc 2D avant de procéder à la publication. Dans l'onglet Générateur d'équipement, groupe de fonctions Bloc, cliquez sur Modifier le bloc pour ouvrir la palette de création de blocs d'AutoCAD.
7. Une fois la procédure indiquée ci-dessus terminée, vous pouvez publier l'équipement.
