Suivez ces étapes pour générer un rapport d'analyse des données de l'ordinateur, y compris concernant l'utilisation.
- Ouvrez la présentation DWG à partir de laquelle vous souhaitez générer un rapport.
- Dans le menu déroulant Flux de matériaux de l'onglet Factory, cliquez sur Générer un rapport
. - Attribuez un nom au fichier de rapport, puis cliquez sur Enregistrer.

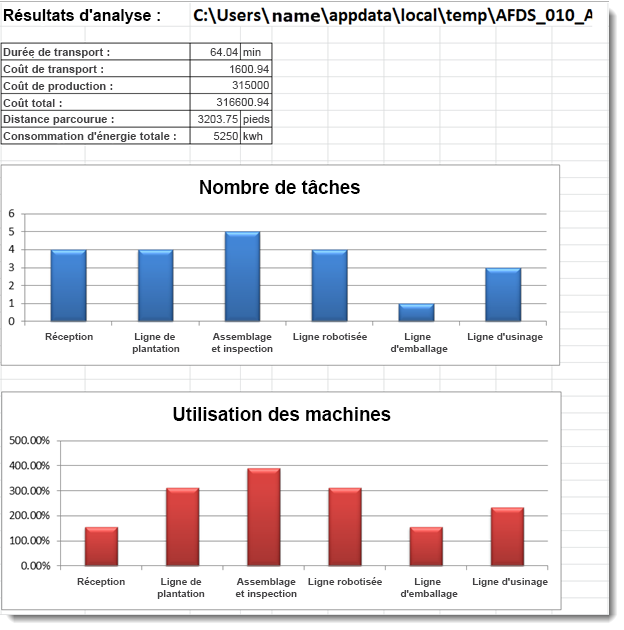

Interprétation des résultats du rapport
| Durée de transport |
Pour les types de transports continus : Si (durée de configuration + temps de traitement) * taille de lot < (longueur de la ligne de connexion/vitesse de déplacement) somme de (durée de configuration + temps de traitement) * taille de lot pour toutes les tâches Sinon : somme de (longueur de la ligne de connexion / vitesse de déplacement + temps de chargement + temps de déchargement) * (arrondi vers le haut(quantité de pièces de la tâche / taille de lot)) pour toutes les tâches Pour les types de transports non continus : somme de (longueur de la ligne de connexion / vitesse de déplacement + temps de chargement + temps de déchargement) * (arrondi vers le haut(quantité de pièces de la tâche / taille de lot)) pour toutes les tâches |
| Coût de transport |
Pour les types de transports continus : Si (durée de configuration + temps de traitement) * taille de lot < (longueur de la ligne de connexion/vitesse de déplacement) somme de (durée de configuration + temps de traitement) * taille de lot * taux de coût de transport pour toutes les tâches Sinon : somme de (longueur de la ligne de connexion / vitesse de déplacement + temps de chargement + temps de déchargement) * (arrondi vers le haut(quantité de pièces de la tâche / taille de lot)) * taux de coût de transport pour toutes les tâches Pour les types de transports non continus : somme de (longueur de la ligne de connexion / vitesse de déplacement + temps de chargement + temps de déchargement) * (arrondi vers le haut(quantité de pièces de la tâche / taille de lot)) * taux de coût de transport pour toutes les tâches |
| Coût de production |
(durée de configuration * taux de coût de configuration + temps de traitement * taux de coût de traitement) * quantité de pièces lors de chaque opération pour toutes les tâches |
| Coût total |
coût de transport total + coût de production total |
| Distance parcourue |
Pour les types de transports continus : somme de la longueur de la ligne de connexion * (arrondi vers le haut(quantité de pièces de la tâche / taille de lot)) pour toutes les tâches Pour les types de transports non continus : somme de la longueur de la ligne de connexion * (arrondi vers le haut(quantité de pièces de la tâche / taille de lot)) pour toutes les tâches Remarque : La distance est doublée si elle est bidirectionnelle.
|
| Consommation d'énergie totale (kW.h) |
(durée de configuration + temps de traitement) * quantité de pièces * taux de consommation d'énergie lors de chaque opération pour toutes les tâches |
Pour le taux production souhaité par jour :
Utilisation de la machine pour une unité de production = ((temps de configuration en minutes + temps de traitement en minutes) * taux de production souhaité par jour pour toutes les tâches exécutées dans l'unité de production / (nombre de périodes de travail * heures par période de travail * 60 * pourcentage de durée de fonctionnement)) * 100 %
Pour le taux de production souhaité par heure/minute/seconde :
Utilisation de la machine pour une unité de production = ((temps de configuration en minutes + temps de traitement en minutes) * taux de production souhaité par minute pour toutes les tâches exécutées dans l'unité de production * pourcentage de durée de fonctionnement) * 100 %
