Analyse du transport dans les implantations d'usine

Vous pouvez analyser les coûts de transport d'un produit à l'aide d'un certain nombre de variables. Le résultat vous aide à optimiser le positionnement de votre équipement d'usine dans l'implantation. Vous pouvez régler les variables d'analyse.

Pour analyser les coûts de transport :

1. Cliquez sur Transport dans le groupe de fonctions Flux de matériaux de l'onglet Factory.

   Le navigateur de flux de matériaux affiche l'onglet Routages avec la liste des tâches.

2. Toutes les tâches sont immédiatement analysées et les résultats présentés.

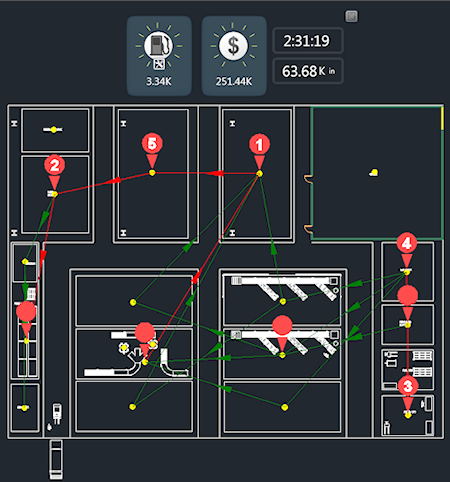

   Les indicateurs Coût de transport et Coût total affichent les résultats de l'analyse. Les symboles et les lignes de connexion fournissent des informations supplémentaires.



   Les symboles rouges numérotés apparaissent en regard des unités de production. Les symboles indiquent l'intensité de l'unité de production, qui spécifie la quantité de matériau qui circule dans l'unité de production. Les symboles numérotés permettent de vous guider dans les zones dans lesquelles les modifications peuvent avoir une grande incidence.

   Entre les unités de production figurent des lignes de connexion rouges ou vertes. Le rouge indique une trajectoire dont l'intensité ou le flux des matériaux est élevé. Ces lignes permettent d'indiquer les zones dans le réseau des unités de production et des tâches qui peuvent avoir une grande incidence sur le coût de transport.

3. Pour effectuer une analyse discontinue d'une ou de plusieurs tâches, cliquez avec le bouton droit de la souris sur l'indicateur d'analyse et cliquez sur Sélectionner une tâche. Puis, dans le navigateur de flux de matériaux, sélectionnez une ou plusieurs tâches à analyser. Après avoir sélectionné les tâches à analyser, appuyez sur Entrée.
4. Repositionnez les unités de production, à l'aide de la fonction glisser-déposer, afin d'observer l'impact de cette opération.

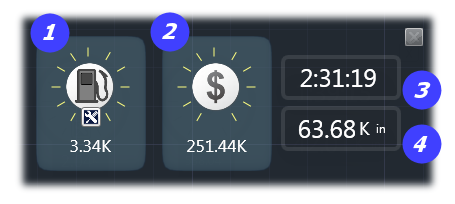

Indicateurs de transport

Vous pouvez régler le type d'intensité de l'indicateur ainsi que les informations que rapporte l'indicateur.

1. Coût de transport = durée du trajet x taux de coût.
2. Coût total = coût de transport + coût d'usinage.
3. Affiche la durée totale du trajet.
4. Affiche la distance totale parcourue.

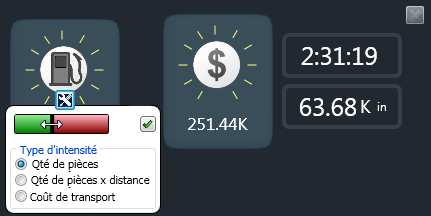

Accédez aux paramètres de l'indicateur en cliquant sur l'indicateur Coût de transport.

Faites glisser la barre de séparation noire entre les champs rouge et vert afin de modifier la sensibilité. Spécifiez le type d'intensité.

Remarque : Le menu contextuel de l'indicateur permet d'accéder aux variables de référence. Cliquez avec le bouton droit de la souris sur l'indicateur et utilisez l'icône déroulante Indicateur pour modifier les variables associées.
