Les types d'accrochage peuvent être activés ou désactivés pour faciliter le positionnement des composants dans l'implantation d'usine.
Mode d'accès :
l'onglet Usine
, le groupe de fonctions Options
Types d'accrochage
| Accrocher au sol | Cochez cette case pour activer l'accrochage au sol de la présentation. Par défaut, cette option est activée.
Conseil : Appuyez sur la touche F8 pour désactiver provisoirement le paramètre Accrocher au sol lorsque vous faites glisser un équipement.
|

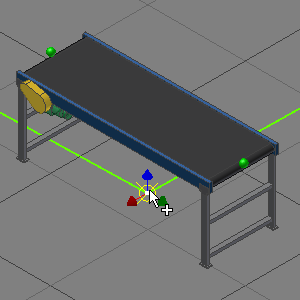

| Accrocher à la grille | Cochez cette case pour activer l'accrochage aux lignes de la grille sur le sol de l'usine. La valeur de tolérance d'accrochage à la grille dans la boîte de dialogue Options de Factory permet de définir la distance entre le curseur de la souris et le point de la grille pour activer l'accrochage. Par défaut, cette valeur est définie sur 25 pixels.
 |
| Accrocher à l'esquisse | Cochez cette case pour activer l'accrochage à une entité d'esquisse positionnée sur le sol. Lors de l'accrochage aux entités d'esquisse, les extrémités, les milieux et tous les autres points le long des entités d'esquisse sont reconnus pour vous aider à positionner les composants dans la présentation. L'option Tolérance d'accrochage à la géométrie Inventor dans la boîte de dialogue Options de Factory permet de définir la distance entre le curseur de la souris et le point sur l'entité d'esquisse pour activer l'accrochage. Par défaut, cette valeur est définie sur 5 pixels.
 |

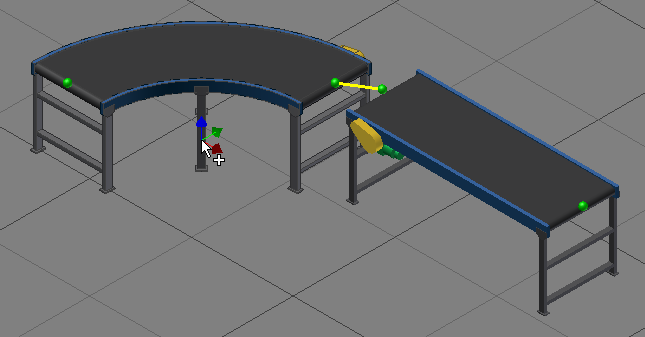

| Accrocher au connecteur | Cochez cette case pour activer l'accrochage à des points de connexion définis sur des équipements. Par défaut, cette option est activée. La valeur Tolérance d'accrochage au connecteur dans la boîte de dialogue Options de Factory permet de définir la distance entre le curseur de la souris et le connecteur pour activer l'accrochage. Par défaut, la valeur Tolérance d'accrochage au connecteur est définie sur 25 pixels. La tolérance de l'aperçu d'accrochage au connecteur contrôle la longueur de la bande élastique.
 |

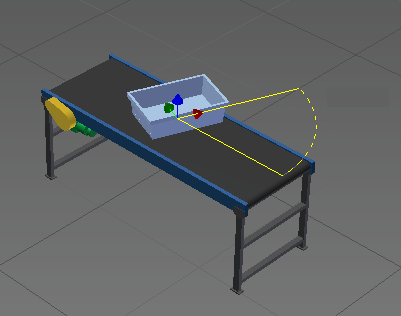

| Accrocher à la surface | Cochez cette case pour activer l'accrochage à la surface d'un équipement placé dans l'implantation d'usine. Par défaut, cette option est désactivée. L'option Tolérance d'accrochage à la géométrie Inventor dans la boîte de dialogue Options de Factory permet de définir la distance entre le curseur de la souris et le point sur la surface d'équipement pour activer l'accrochage. Par défaut, cette valeur est définie sur 5 pixels.
 |

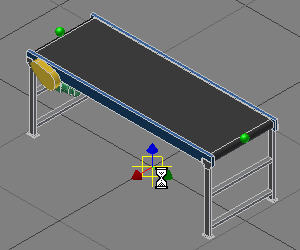

| Accrocher au sommet ou à l'arête | Cochez cette case pour activer la possibilité d'accrocher un équipement à l'arête ou au sommet d'un équipement existant dans l'implantation d'usine. Par défaut, cette option est désactivée. L'option Tolérance d'accrochage à la géométrie Inventor dans la boîte de dialogue Options de Factory permet de définir la distance entre le curseur de la souris et le sommet ou l'arête d'équipement pour activer l'accrochage. Par défaut, cette valeur est définie sur 5 pixels.
 |
| Accrocher au calque sous-jacent DWG | Cochez cette case pour activer l'accrochage à un objet de dessin 2D dans un calque sous-jacent DWG. Les extrémités, les milieux et tout point le long de l'entité sont des points de choix acceptables. L'option Tolérance d'accrochage à la géométrie Inventor dans la boîte de dialogue Options de Factory permet de définir la distance entre le curseur de la souris et le point sur l'objet de dessin 2D pour activer l'accrochage. Par défaut, cette valeur est définie sur 5 pixels.
 |
| Accrocher à la ligne guide | Cochez cette case pour activer l'accrochage aux intersections virtuelles de points ou de sommets. Les lignes guide sont utilisées conjointement avec la commande Repositionner pour positionner les équipements avec plus de précision. Par défaut, cette option est activée. L'option Tolérance d'accrochage à la ligne guide dans la boîte de dialogue Options de Factory permet de définir la distance entre le curseur de la souris et le point sur la ligne guide pour activer l'accrochage. Par défaut, cette valeur est définie sur 25 pixels. |
| Accrocher au nuage de points | Sélectionnez cette case pour activer l'accrochage à un point sélectionné dans un nuage de points. Vous pouvez ensuite utiliser la commande Repositionner pour positionner l'équipement avec plus de précision par rapport au nuage de points. Par défaut, cette option est désactivée. L'option Tolérance d'accrochage à la géométrie Inventor dans la boîte de dialogue Options de Factory permet de définir la distance entre le curseur de la souris et le point du cloud pour activer l'accrochage. Par défaut, cette valeur est définie sur 5 pixels. |
